西门子伺服电机维修1K7042-5AF71-1G0编码器故障维修

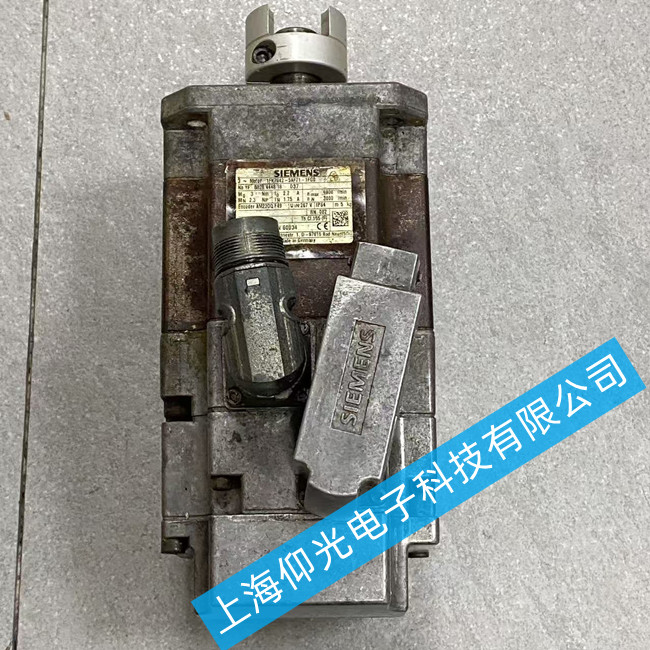

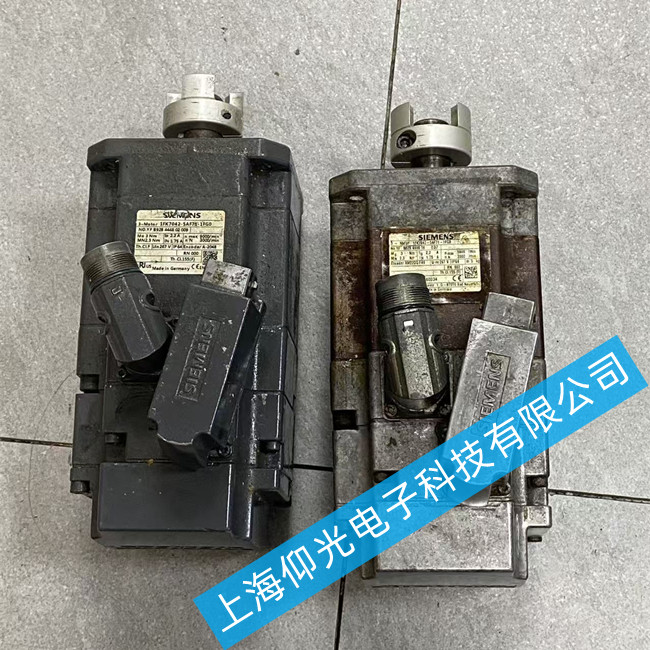

你这款‌1FK7042-5AF71-1G0‌西门子同步伺服电机的编码器故障，属于1FK7系列电机的高发典型问题，故障会直接导致电机定位跑偏、运行抖动、驱动器报F31110/F31120等编码器类报警，甚至无法使能启动。
⚠️ 安全操作提示
操作前必须切断驱动器24V控制电源与主回路动力电，等待电机完全停稳后再拆解编码器端盖，严禁带电插拔编码器信号插头，避免烧毁内部精密电路。
🔍 现场快速排查步骤
线缆与接口排查（占比42%最高发）‌
检查编码器反馈线缆，确认无长期拖拽导致的线芯断股、外皮破损，用万用表逐芯测试通断。
拔下电机尾部编码器插头，用无水酒精擦拭针脚，清理油污氧化层，矫正变形针脚后重新锁紧插头。
确认屏蔽层单端可靠接地，强弱电线缆分层敷设，避免和动力线同槽引发电磁干扰。
供电与参数校验‌
实测编码器5V工作电压，确保压降不超过0.25V，避免供电不足导致信号采样异常。
通过西门子TIA Portal软件核对驱动器P0400等编码器参数，确认型号、分辨率设置与电机铭牌完全匹配。
执行电机静态辨识与编码器原点校准，排除参数漂移引发的假性报警。
外部工况排查‌
检查电机与负载联轴器对中情况，确保轴系偏差小于0.05mm，避免轴向受力挤压编码器。
清理电机尾部散热孔积尘，确认环境温度不超过85℃，防止高温导致编码器内部元件老化。
🛠️ 编码器本体常见故障与维修
码盘污损/开裂‌：车间油污粉尘侵入编码器内部，附着玻璃码盘遮挡光路，可在无尘环境下用专用镜头纸轻柔清洁码盘；码盘物理开裂则需直接更换同型号编码器总成。
内部电路损坏‌：光敏接收元件老化、信号处理板烧损，导致A/B/Z相方波波形畸变缺失，需更换编码器内部信号板或整体替换编码器。
磁环退磁/位置偏移‌：绝对值编码器磁环移位、多圈计数丢失，重新校准零点后仍无法恢复的，需重新对位磁环并执行全流程原点标定。
轴承卡顿异响‌：编码器内置小轴承长期运行磨损，引发转子转动不同步，更换同规格精密轴承后重新调校同心度即可。
📌 维修后关键验证

维修完成后，需用示波器检测编码器输出的A+/A-、B+/B-信号，确认方波上升沿≤100ns、波形无缺失畸变；再执行带载全行程跑合测试，连续运行2小时无定位偏差、无报警复现，才算维修合格。

西门子伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
