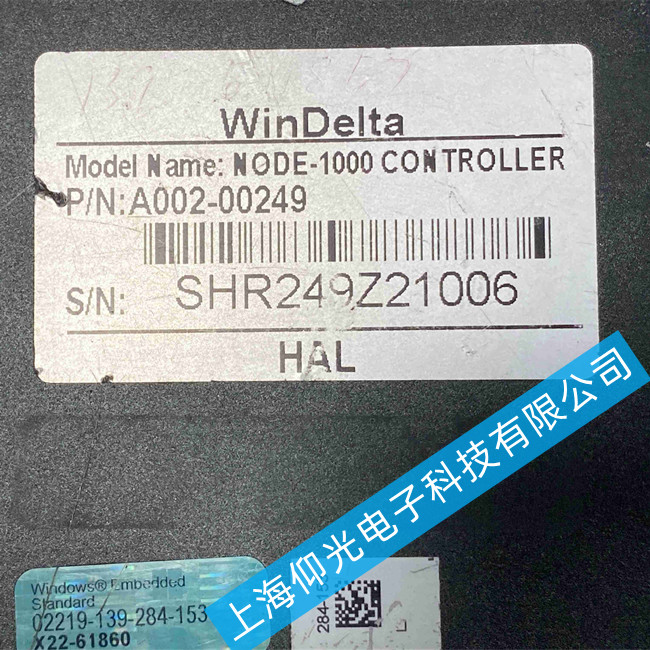

赫克自动化数控机床控制单元维修NODE-1000CONTROLL主板故障维修
🔍 第一步：无拆机基础排查
先排除外部诱因，避免不必要的硬件拆解：
测量主板输入24V直流电压，确认稳定在‌22.8~25.2V‌范围内，排查电源回路保险管是否熔断
重新紧固主板与I/O板、操作面板、伺服驱动的所有连接排线，清理金手指氧化层
检查控制单元散热风道，清理金属切削粉尘，确认冷却风扇运转正常，排除过热触发的主板自锁保护
完全断电静置30分钟，让主板所有复位回路完全复位后重新上电，排除瞬时干扰导致的假死机
🛠️ 第二步：主板硬件故障定位与维修
赫克NODE-1000控制单元主板的高发故障集中在电源回路和核心存储部分，按标准流程检测修复：
外观初检‌：目视检查主板上的电解电容有无鼓包漏液、芯片引脚有无虚焊烧黑痕迹，重点排查电源管理芯片周边的过流保护元件
电源轨检测‌：用万用表逐路测量主板5V、3.3V、1.8V等核心供电轨，确认电压偏差不超过±5%，替换ESR值超标的失效电容和损坏的稳压芯片
核心信号校验‌：用示波器检测主CPU的晶振输出波形，确认时钟信号稳定无杂波；核对NVRAM电池电压，低于2.5V时直接更换新电池，避免机床参数丢失
通信接口修复‌：检测主板与I/O板的RJ45通信端口，排查PHY芯片虚焊或损坏问题，补焊或更换故障芯片，恢复控制单元与IO板的正常通信
固件与参数恢复‌：导入原厂备份的系统固件和机床参数，核对EPROM校验码与赫克官方发布版本完全一致，严禁随意刷写非匹配固件
📋 第三步：整机带载验证
修复完成后必须完成全工况测试，避免返工：
先在最小系统配置下上电，确认主板所有状态指示灯正常点亮，无持续报警蜂鸣
联机后运行机床全轴功能测试程序，验证各轴伺服跟随误差、主轴转速控制精度完全符合出厂标准

连续72小时满负载加工测试，确认无随机重启、通信中断、参数丢失等异常现象，所有加工精度指标达标

赫克自动化数控机床控制单元维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
