三洋 SANMOTION Q QS1W01AM 伺服驱动器维修方案

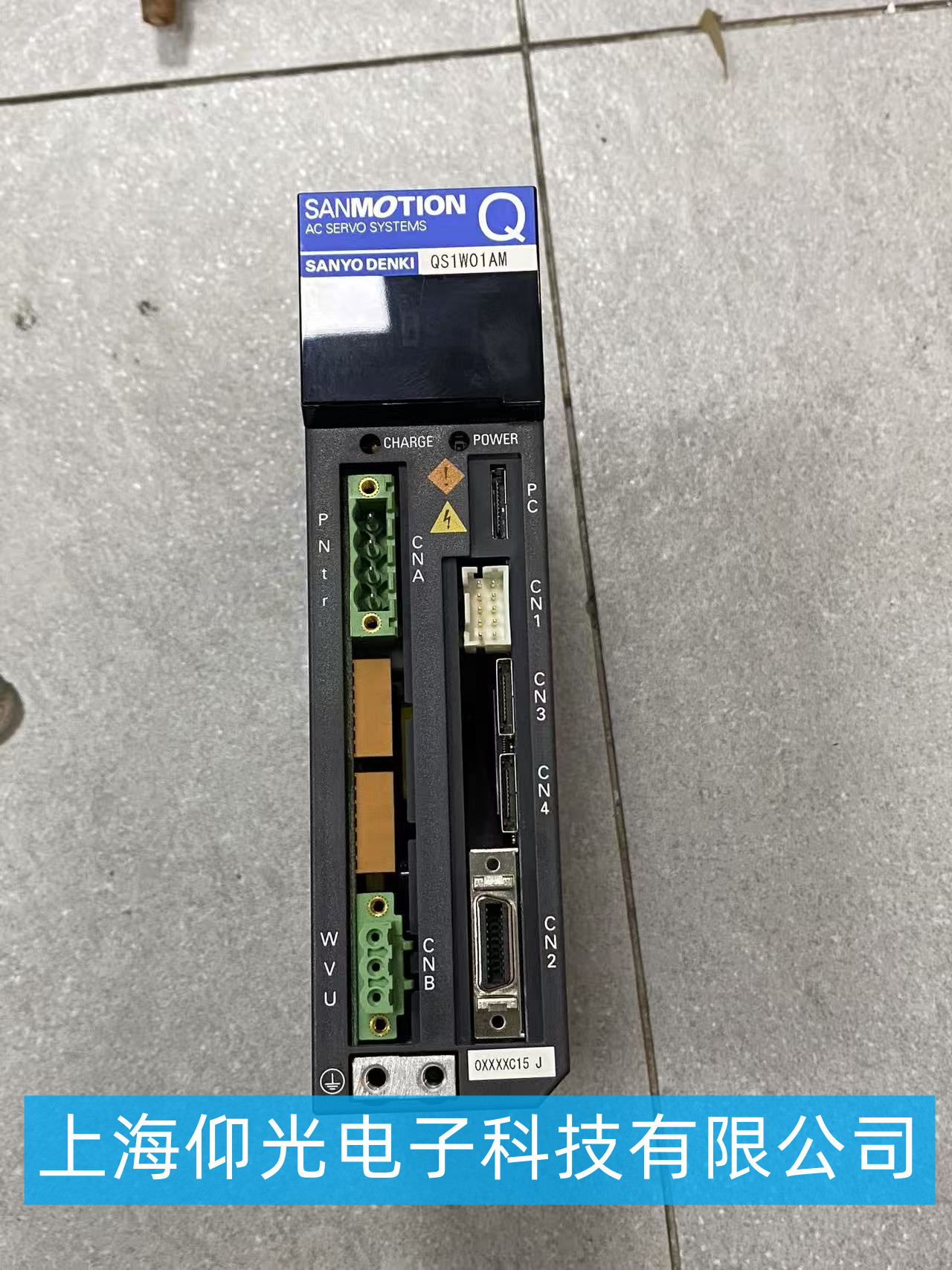

设备型号：QS1W01AM（SANYO DENKI 山洋 SANMOTION Q 系列交流伺服驱动器） 适用：工控设备、机床、自动化设备伺服驱动单元
一、维修前检测流程
⚠️安全前提：拆机检测前，断电，等待主回路电容充分放电（至少 10 分钟，确认 CHARGE 灯熄灭），防止高压触电。
- 外观初检 观察外壳、接线端子（CNA/CNB/CN1~CN4）有无烧黑、铜皮碳化、电容鼓包、接口针脚变形氧化；检查功率板、驱动板有无炸裂元件。
-
离线静态测量（不通电）
- 主回路 PN、UVW：用万用表二极管档检测 IGBT 功率模块，判断有无击穿短路。
- 测量输入保险丝、限流电阻、电解电容，确认有无断路、漏电。
- 检测 CN2 编码器接口、CN1 控制端子，排查线路接口损坏。
- 空载上电测试 断开电机 UVW 线缆，单独给驱动器上电，观察 POWER、CHARGE 指示灯状态，读取驱动器报警代码。
- 带载测试 静态无短路后，接匹配伺服电机，空载点动，测试使能、转向、定位，记录运行电流、有无抖动异响。
二、常见故障分类与维修对策
1. 上电无反应，POWER 灯不亮
故障现象：通电后指示灯完全不亮
- 原因：输入保险熔断、开关电源损坏、电解电容失效、进线端子断路。
- 维修：更换熔断保险；检修辅助电源板，修复 PWM 电源芯片、启动电阻；更换鼓包老化电解电容；修复端子烧蚀触点。
2. 上电报警：SC（输出短路 / AL01）
故障现象：一上电或使能即报短路
- 原因：IGBT 功率模块击穿、UVW 输出对地短路、电机线缆短路、电流采样电阻 / 霍尔传感器损坏。
- 维修：更换 IGBT 功率模块；清理驱动板；更换损坏采样电阻；检测电机绕组绝缘，排除外部电机短路。
3. 过压 / 欠压报警（主电源异常 AL62/AL71）
故障现象：运行报主回路电压异常
- 原因：主回路电容容量衰减、整流桥损坏、进线电压不稳、制动回路故障。
- 维修：更换老化主电解电容；检测整流桥；检修制动电阻 / 制动管；确认客户现场供电。
4. 过热报警 OH（AL04）
故障现象：运行一段时间后报警停机
- 原因：散热器积灰堵塞、内部风扇损坏、模块老化发热、环境温度过高。
- 维修：拆解清灰；更换散热风扇；重新涂抹导热硅脂；检查模块老化情况。
5. 编码器类报警（PE）
故障现象：报编码器异常，无法使能
- 原因：CN2 编码器接口针脚损坏、编码器接收芯片故障、线路断线。
- 维修：修复 CN2 接口插座；更换信号处理芯片；检测编码器回路。
6. 能上电无报警，但电机不转 / 抖动、定位偏差大
故障现象：驱动器上电正常，无报警，电机不动作或抖动、定位不准
- 原因：驱动芯片损坏、电流采样异常、参数丢失、主板 CPU / 存储芯片故障。
- 维修：备份 / 恢复伺服参数；检修驱动光耦、运放采样电路；维修控制主板；校准电流回路。
三、维修实施步骤
- 拆机：分离外壳，拆下功率板、控制主板，标记排线与接线位置。
- 元件更换：更换损坏功率模块、电容、电阻、IC、插座；功率模块更换时均匀涂抹导热硅脂，保证贴合。
- 电路板清洗：使用专用洗板水清理电路板上碳粉、油污，烘干。
- 单板静态复测：更换元件后再次离线测量，确认无短路。
- 上电调试：空载上电，清除原有故障报警，恢复伺服参数，点动测试电机运转。
- 老化测试：空载持续老化 2 小时，监测温度、电流，确认不再触发报警。
- 整机复原：装配外壳，紧固端子，整理接口，出具检测维修报告。
四、验收标准
- 驱动器上电指示灯正常，无故障报警。
- 伺服电机空载运转平稳，无抖动、异响，加减速响应正常。
- 各项保护功能（过流、过压、过热、短路保护）有效。
- 所有通讯、编码器、IO 接口功能正常。
- 连续老化测试无复发故障。
五、质保与保养建议
- 维修质保：维修部位质保3 个月（人为、雷击、进水、负载短路损坏不在保修范围）
- 后期保养：定期清理散热器粉尘；检查接线端子紧固；避免长期在高温潮湿环境使用；每年检测电容容量。
六、风险提示
- 内部存在高压储能电容，断电后仍带有残余高压，非专业人员禁止开盖。
- 若 IGBT 已经击穿，不要反复上电，会二次损坏主板驱动电路，扩大故障。
- 维修前请确认配套伺服电机、线缆完好，避免外部负载问题再次打坏修好的驱动器。
