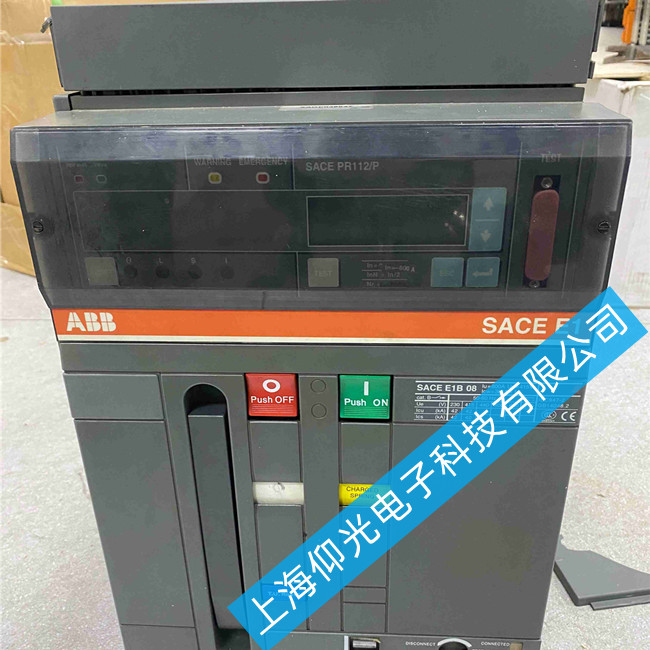

ABB断路器维修SACEE1B 08输出电压低故障维修方法
ABB断路器维修核心故障定位
‌现象本质‌：断路器无“输出电压”概念，所谓“电压低”指‌操作控制电压低于额定值 85%‌（动作阈值通常为 35%-70%），引发欠压脱扣或拒合。
‌关键阈值‌：控制电压需≥85%Ue 方可可靠合闸；低于 65% 时合闸线圈能量不足；低于 35%-70% 区间欠压脱扣器强制分闸。
‌排除误区‌：主回路负载电压低属电网或前端变压器问题，非断路器维修范畴；若仅智能脱扣器显示低压告警，多为 CT/PT 采样或脱扣器供电异常。‌‌
维修排查步骤
‌测量控制电源电压‌：在断路器二次插头或端子排处，实测合闸/欠压脱扣回路电压。若低于额定值（如 DC220V 系统<187V 或 AC220V 系统<187V），检查上级直流屏、UPS 或交流控制变压器输出及线路压降。
‌检查欠压脱扣器（MN）回路‌：确认 MN 线圈是否得电。若失电，排查熔断器熔断、接线松动、辅助触点接触不良或线圈烧毁（闻焦味、测阻值开路）；若电压正常但仍跳闸，更换老化或气隙过大的 MN 线圈。
‌验证储能与机械状态‌：确认机构已储能（电机运转声或指示器显示）；检查抽屉是否到位（“连接/试验”位）、机械连杆无卡滞、四连杆机构未脱扣。未储能或机械卡死会导致无法合闸，易被误判为电压问题。
‌测试脱扣器功能‌：断开 MN 线圈临时短接（仅限调试瞬间），若可合闸则确认为 MN 回路故障；若仍不能合闸，检查合闸线圈（SH）及机械传动部件。
‌智能脱扣器专项‌：若 E1B 配备电子脱扣器（如 Ekip），检查其工作电源模块（取自 CT 或外部辅助电源）是否因输入电压低而复位/告警，紧固 CT 二次接线，排除采样干扰。‌‌
注意事项
‌安全规范‌：检修前必须切断主电源及控制电源，验电并挂警示牌；严禁在电压不明时强行合闸。
‌部件更换‌：线圈烧毁、弹簧失效或电子模块损坏需整体更换对应模块，不可简单焊接修复；E1 系列部分齿轮为塑料材质，磨损需换整个电机总成。
