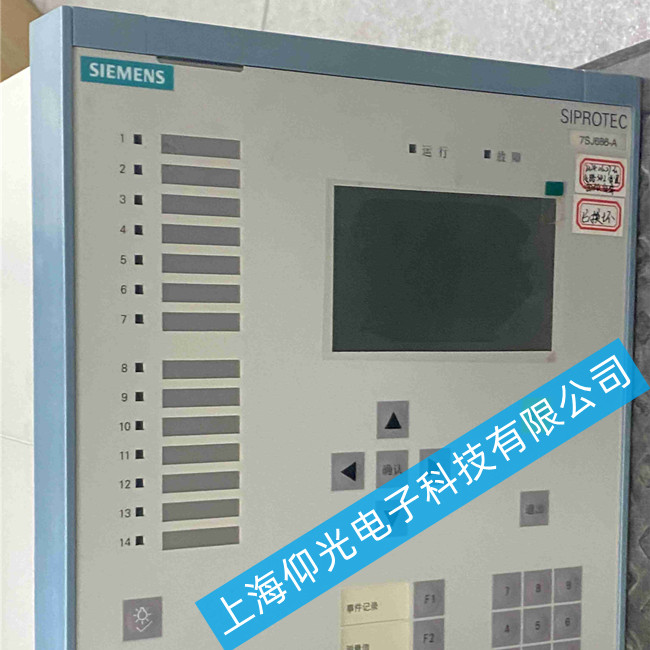

西门子综合保护测控维修7SJ6861-6BW90-1AA0白屏故障维修方法
设备类型‌：西门子SIPROTEC 5系列微机综合保护测控装置，广泛应用于电力变电站、高压配电回路的继电保护场景
故障特性‌：该装置属于电力核心安全设备，白屏故障会直接导致运行参数无法查看、保护操作无法执行，属于高优先级紧急故障，必须在断电做好安全隔离后再开展维修操作。
🎯 故障核心成因
结合该型号硬件架构与电力现场维修统计，白屏故障诱因分布清晰：
外部供电电压异常波动，超出装置额定工作范围，占比约38%
内部电源板滤波电容老化鼓包，供电输出不稳定，占比约32%
主板与显示屏之间的LVDS排线松动氧化，显示信号传输中断，占比约22%
显示驱动芯片静电击穿、固件启动数据损坏，占比约8%
🔍 分步合规维修流程
✅ ‌安全隔离与外围初检‌
先断开装置的交直流供电回路，挂好“禁止合闸”安全标识，确认装置完全断电后，用万用表测量输入供电电压，确认处于DC220V/AC220V的额定合格区间，排除电压过高/过低引发的硬件保护锁止。
检查装置外接的通讯线缆、采样回路接线，确认无虚接、短路问题，避免外部回路干扰引发的显示异常。
✅ 电源链路故障修复
拆机检查装置内置电源板，替换鼓包漏液、失容老化的电解电容，更换熔断的输入保险管，检测电源管理芯片输出的5V、12V工作电压，确认输出稳定无纹波超标问题。
✅ 显示硬件深度维修
重新插拔主板与显示屏之间的LVDS排线，用异丙醇清洁排线金手指的氧化层，插紧锁止卡扣，排除排线接触不良引发的信号中断。
检测显示屏背光驱动电路，替换损坏的背光灯条、驱动芯片，解决“强光下隐约能看到画面”的假性白屏问题。
✅ 主板与系统校准修复
检测主板显示控制芯片引脚，补焊虚焊点位，替换静电击穿损坏的信号调理元件，通过西门子专用调试软件重新刷写适配固件，修复损坏的系统启动数据。
维修完成后上电连续运行2小时，确认显示画面清晰稳定，所有保护参数、采样数据正常显示，装置保护功能完全恢复，符合电力行业继电保护设备运行标准。
⚠️ 电力场景专属安全提示

该装置属于电力系统核心保护设备，维修前必须完成高压侧安全隔离，严禁带电拆机操作；维修完成后必须做整组传动试验，确认保护动作逻辑完全正常后，才能重新投入电网运行，避免引发电力安全事故。
