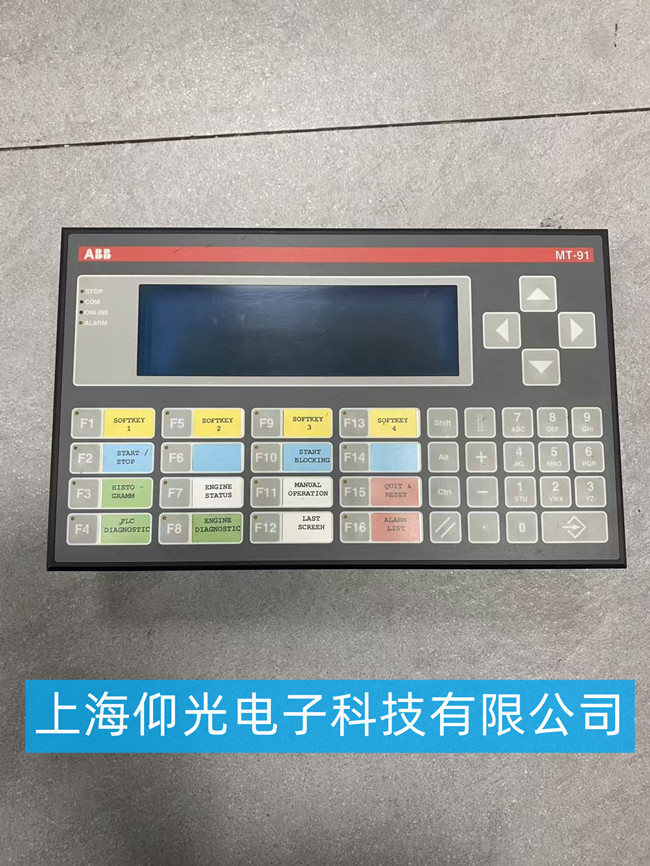

ABB MT-91（MT-91-ARC FPA）操作面板维修方案

一、设备简介

MT-91 是 ABB 柴油机 / 发电机组控制系统操作面板，用于机组启停、参数查看、报警显示，为老式工控按键操作屏，多用于船舶、陆用柴油机组。常见故障：黑屏、花屏、按键失灵、通讯中断、上电无反应、面板报警灯异常。

二、维修前检测流程

1. 外观与断电初检 断电拆机，检查外壳、接口、排线；查看 PCB 板有无电容鼓包、烧黑、线路腐蚀、进水、氧化；检查按键膜有无破损、进油进灰；检查内部备用电池是否漏液。
2. 上电静态测试 接入额定工作电源，观察面板指示灯（STOP/COM/ONLINE/ALARM）状态；区分：完全无供电、供电正常但屏幕不亮、屏幕有显示但按键无响应、显示正常但无法与主控通讯。
3. 分模块故障定位

• 电源模块：测量输入电压、板载 5V/3.3V，判断供电回路是否损坏
• 显示模块：LCD 屏、背光驱动、屏排线
• 按键模块：按键薄膜矩阵、按键扫描芯片
• 主控板：MCU、存储芯片、通讯接口（RS485/RS232）、备用电池
• 固件：程序丢失、参数错乱

三、各类故障维修方案

方案 1：上电无反应，所有指示灯不亮

故障原因：外部供电端子损坏、板上保险熔断、电源芯片烧毁、输入回路短路。 维修步骤：

1. 断开电源，测量输入端子通断，检查保险电阻是否熔断。
2. 排查是否存在短路，更换损坏保险、电源芯片。
3. 修复供电线路，再次上电测试各路输出电压。

注意：不可直接强行上电，避免二次烧毁主控芯片。

方案 2：上电指示灯亮，屏幕黑屏 / 暗屏

故障原因：LCD 屏背光损坏、屏排线松动氧化、屏驱动电路损坏，主板供电正常但显示回路异常。 维修步骤：

1. 断电重新插拔屏排线，清洁排线金手指氧化层。
2. 测量背光驱动电压，背光损坏则更换 LCD 显示屏。
3. 排查显示驱动芯片，补焊或更换驱动元件。

方案 3：屏幕显示正常，按键失灵 / 部分按键无输出

故障原因：按键薄膜老化、进油污，按键排线接触不良，按键扫描芯片虚焊损坏。 维修步骤：

1. 拆开面板，清洁按键膜内部油污灰尘。
2. 测量按键矩阵通断，薄膜损坏则更换按键面膜。
3. 对按键扫描芯片补焊；芯片损坏则更换对应 IC。

方案 4：显示按键都正常，无法通讯（COM 灯不亮 / 通讯超时）

故障原因：通讯接口芯片损坏、通讯端子氧化、固件异常。 维修步骤：

1. 检查通讯接线端子，清理氧化。
2. 检测 RS232/RS485 收发芯片，损坏则更换。
3. 备份原有参数，重新烧写匹配固件，恢复通讯协议。

方案 5：报警灯常亮，面板参数丢失，掉电保存失效

故障原因：板载后备电池没电、电池漏液腐蚀 PCB。 维修步骤：

1. 拆除旧电池，清理电池漏液腐蚀线路。
2. 更换同规格后备电池，上电校准时间与机组参数。
3. 测试断电保存功能。

四、维修后整机测试

1. 单独面板通电测试：屏幕、全部按键、指示灯全部功能验证。
2. 联机通讯测试：对接机组主控，测试参数读写、启停指令、报警信息收发。
3. 老化测试：持续通电 2 小时，观察有无死机、闪屏、丢参数现象。
4. 清洁整机，做好防水防尘处理，恢复外壳。
