船舶三星模块维修HiDO16控制模块无输出故障维修方法
🛠️ 船舶三星HiDO16控制模块无输出故障维修
📋 设备基础信息

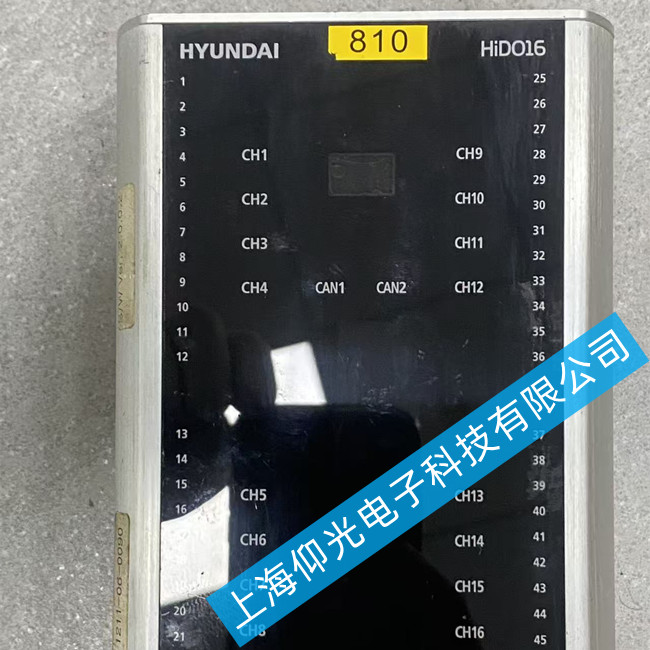

设备型号‌：HiDO16
设备类型‌：船舶三星监测报警系统16通道数字输出控制模块
故障现象‌：模块上电后所有/部分通道无控制信号输出，无法驱动对应继电器、执行机构动作，关联报警点位无响应。
🎯 故障核心成因分布
结合船舶高湿盐雾、强震动的特殊运行场景，该故障的高发诱因占比清晰：
供电回路异常：占比约30%，船舶电网波动超出模块耐受范围，触发内部保护锁止
输出硬件损坏：占比约40%，光耦隔离器件、输出继电器、驱动芯片老化击穿，通道完全失效
通信链路故障：占比约20%，总线接口氧化、通信芯片损坏，无法接收主控下发的输出指令
物理接触损伤：占比约10%，长期震动导致焊点开裂、PCB铜箔被盐雾腐蚀断裂，信号传输中断
🔍 分步维修操作流程
✅ ‌外围无拆解排查‌
先确认模块供电电压处于DC24V±10%的合格区间，检查上游断路器、保险丝无熔断，紧固所有松动的接线端子，清理盐雾腐蚀的氧化触点。断开全部外接负载后重新上电，排除外部负载短路触发模块过流保护锁定的问题。
✅ 内部电源回路修复
拆机检查模块内部贴片保险丝是否熔断，替换鼓包漏液的老化电解电容，检测DC-DC电源转换芯片，更换击穿损坏的电源管理元件，恢复5V、3.3V等各路工作电压的稳定输出。
✅ 输出通道硬件维修
逐通道检测输出回路的光耦隔离器件、驱动继电器，替换损坏的失效元件，补焊因长期震动开裂的虚焊焊点，修复被盐雾腐蚀断裂的PCB铜箔，确保每个通道的输出信号通路完全导通。
✅ 通信与整机验证
检测模块通信接口，清理氧化针脚，更换损坏的总线通信芯片，重新配置模块与上位机的通信协议参数。维修完成后接入系统连续运行2小时，逐点测试16个通道的输出动作，确认所有通道响应灵敏、输出信号稳定，完全符合船舶监测报警系统的运行要求。
⚠️ 船用场景专属注意事项

维修完成后对电路板做防潮绝缘防护涂层处理，避免盐雾再次腐蚀电路；后续每3个月定期检查接线端子紧固状态，防止震动引发端子松动导致二次故障。
