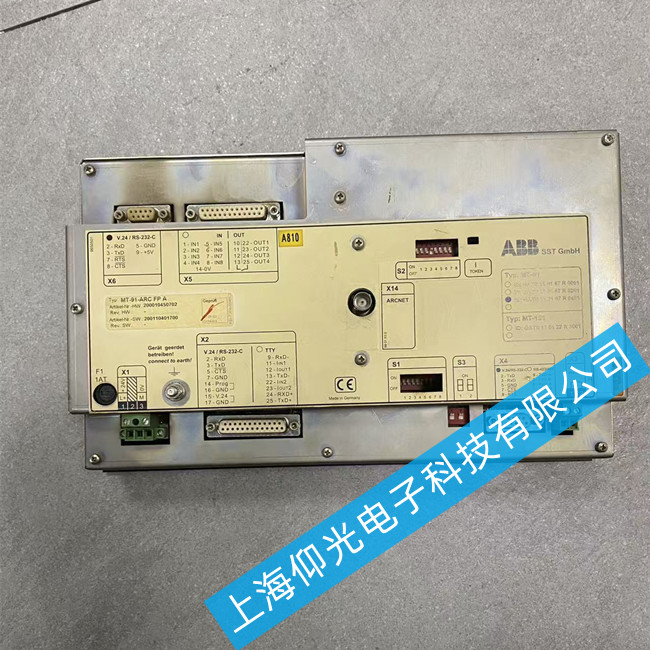

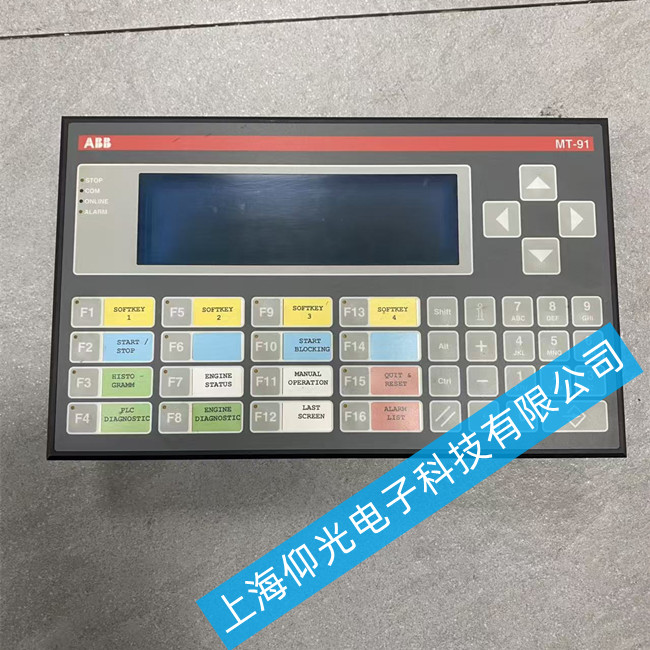

ABB操作屏维修MT-91-ARC FP A花屏故障维修方法
ABB操作屏出现花屏，可以按“‌先软后硬、先简后繁‌”的顺序排查，多数花屏问题出在‌供电、线缆连接或屏幕排线‌上。‌‌
🔌 第一步：外部供电与连接检查
这是最常见、也最容易解决的问题。
‌检查供电电压‌：用万用表测量操作屏接口端（如 X1/X2）或控制柜侧的电压，标准应为 ‌24V DC（±10%）‌ 左右。电压异常时检查控制柜内的电源模块和保险丝。
‌检查连接线缆‌：查看线缆有无破损、死折；在开机状态下轻轻晃动或弯折电缆（尤其是接头附近），看屏幕显示是否变化，以此判断是否存在内部断线。
‌清洁与紧固接口‌：检查插头针脚是否弯曲、氧化或松动，用无水酒精清洁后重新插拔并锁紧卡扣。
‌交叉测试‌：条件允许时，用一根正常的备用电缆或另一台操作屏进行交叉测试，能最快定位问题是出在线缆、操作屏本身还是控制柜。‌‌
🖥️ 第二步：软件与系统恢复
如果外部检查正常，再尝试软件层面恢复。
‌强制重启‌：长按电源键 5-10 秒强制关机，再重新开机。
‌尝试恢复模式‌：开机时同时按住特定组合键（不同型号可能不同，如 Menu + OK + 电源键），看能否进入恢复菜单，尝试“重启系统”或“恢复出厂设置”。‌注意：恢复出厂会清除用户程序和配置，操作前务必确保已备份！‌
‌使用 RobotStudio 修复‌：通过以太网连接控制器和电脑，在 RobotStudio 中查看系统状态，必要时执行“Reinstall System”修复或重装系统。‌‌
🔧 第三步：内部硬件拆检
如果以上步骤均无效，且你具备静电防护和拆机能力，可考虑拆机检查。‌操作前务必断开所有电源，并佩戴防静电手环。‌
‌检查排线（FPC）‌：这是内部检查中非常关键的一步。找到连接主板和液晶屏的柔性排线，轻轻拔出，用软毛刷清理接口，再用无水酒精擦拭金手指，然后重新插紧并固定卡扣。‌很多花屏、闪屏问题都源于此。‌
‌检查保险丝与电容‌：目视检查内部电源板上的保险丝是否熔断，电容是否有鼓包、漏液迹象。
‌判断故障范围‌：
有背光但无图像（白屏/灰屏）：在强光下观察屏幕是否有微弱图像。若有，问题可能在背光系统；若无，则更可能是主板或屏幕本身损坏。
无背光也无图像：重点检查电源模块、主板供电芯片，故障可能性更高。‌‌
⚠️ 重要提示
‌花屏原因多样‌：除上述原因外，花屏也可能由液晶屏面板损坏、逻辑板故障或主板上的图像处理芯片损坏引起，这些维修难度较大。

‌谨慎拆机‌：内部拆检风险较高，操作不当可能造成二次损坏。如果排查后问题依旧，或不确定故障点，建议联系 ABB 官方或专业维修人员处理。‌‌

‌
ABB操作屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
