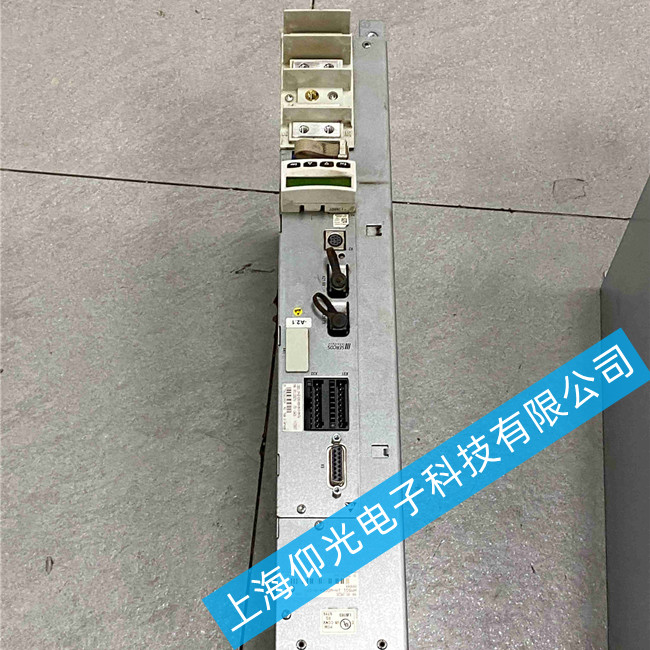

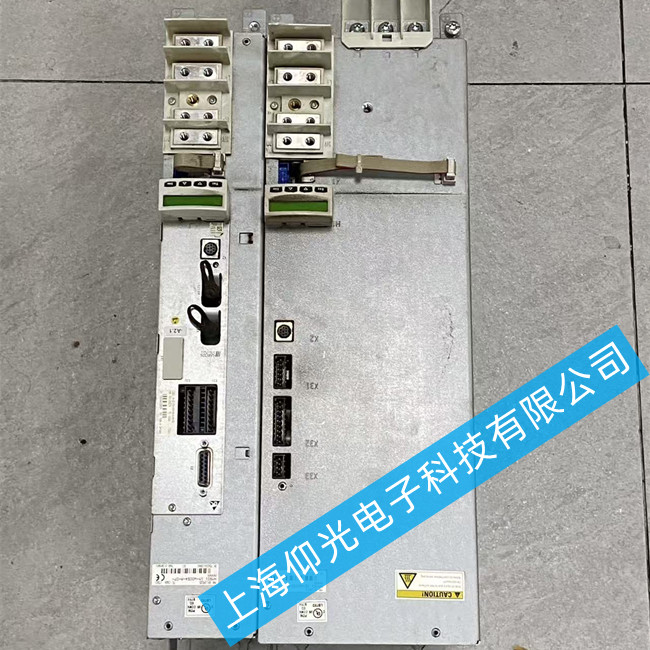

力士乐伺服驱动器HMS01.1N-W0054-A-07-NNNN报警显示F8069故障维修
F8069对应驱动器内部±15V直流供电出错，也就是内部+24V转±15V的电路出问题，或相关集成芯片短路。
你这台HMS01.1N-W0054-A-07-NNNN正好在资料里被明确提到过，维修思路基本一致，可以按“外部电源→内部硬件→负载/接线”的顺序排查：
🔌 先查外部电源
测DC 24V：用万用表量外部DC 24V电源的输出电压，确认没有明显波动、纹波过大或电压偏低。
查接线：看24V电源到驱动器的连接线有没有松动、破损或接触不良，重新插紧或更换线缆。
🔧 再查驱动器内部
查电容：断电放电后打开外壳，重点看电源板上电容有没有鼓包、漏液。资料里提到80%的F8069问题根源是几个“不起眼”的电容老化失效，可以用ESR表测一下关键电容的状态。
查电源芯片和电路板：检查+24V转±15V电路部分的集成芯片有无过热、烧焦、引脚短路，电路板有无腐蚀、断路或虚焊；损坏的芯片需要更换。
查功率部分：用万用表或示波器测功率管、电容、电阻等元件有没有短路或开路。
注意直流母线：如果上电立即报F8069且母线电压显示为0，还要查整流桥、预充电电阻或继电器是否损坏。
⚠️ 几个关键提醒
换电容要成组：发现一个电容失效时，建议把同批次、同规格的电容全部换掉，别只换一个，不然可能很快再坏。
用工业级元件：别用廉价的消费级电容，优先选低ESR、耐温105℃以上的高质量电容。
安全第一：涉及内部电路维修需要断电放电后操作，避免触电或二次损坏；如果伴随跳闸、冒烟等严重现象，立即断电停用，联系专业人员处理。
其他可能：如果通电就报，也可能涉及电机负载过大、机械卡滞或接地不良等问题，可以先断开电机负载单独给驱动器上电，观察是否还报故障。
