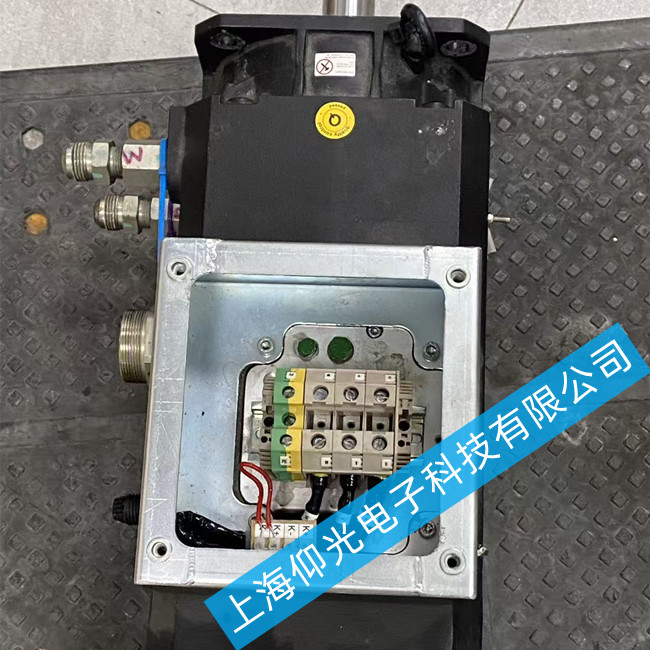

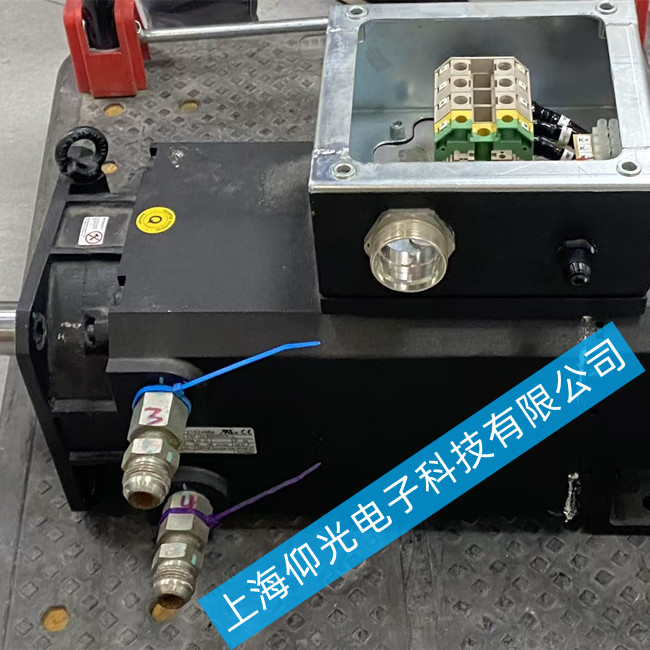

鲍米勒伺服电机维修DSF 100 B54W30-5 UL报警编码器故障维修
🛠️ 鲍米勒DSF 100 B54W30-5 UL报警编码器故障维修
⚠️ 维修前置安全操作
维修前必须完全断开伺服驱动器总电源，等待电机内部残余电荷完全释放，操作全程佩戴防静电手环，避免静电损坏编码器精密光学元件，同时提前记录电机原有接线顺序与驱动器参数，避免后续调试出错。
🔍 分层故障排查步骤
✅ ‌外围链路排查‌：先检查编码器多芯屏蔽线缆，确认无拖链磨损、断线、屏蔽层脱落问题，重新插紧航空插头，用电子清洁剂擦拭氧化针脚，同时确认编码器供电电压稳定在5V±5%的标称范围内，避免线缆压降过大导致信号畸变。
✅ ‌编码器本体检测‌：手动缓慢旋转断电状态下的电机轴，用示波器检测编码器输出波形，排查光栅盘是否被油污灰尘污染、LED光源是否老化，确认内部电路板无腐蚀、元件无虚焊损坏。
✅ ‌安装间隙校验‌：检查编码器与电机轴的联轴器弹性体是否断裂，确认径向跳动≤0.02mm、轴向偏移≤0.1mm，避免安装过松导致振动丢信号、过紧引发轴承卡滞。
✅ ‌驱动器参数核对‌：确认驱动器内编码器类型、分辨率、信号极性参数与电机实际配置完全匹配，排除参数误设导致的信号解析失败误报警。
✅ 针对性维修处理方案
若仅为编码器光栅污染、连接线轻微断裂，可清洁光学元件、补焊断线修复，无需更换整机部件。
若编码器内部芯片、码盘物理损坏，直接更换同型号适配编码器，安装完成后重新调试原点位置，保证位置反馈精度达标。
维修完成后执行空载、带载全流程老化测试，模拟产线实际运行工况，验证UL报警完全消除，电机转速、位置控制精度恢复原厂标准。
📌 维修避坑提示

该型号属于鲍米勒工业场景常用老款机型，优先选择具备专用调试软件的服务商，避免小作坊仅做简单换件，维修后未做带载测试导致产线复现故障，同时提前确认更换配件品质与维修质保周期，规避返修风险。

鲍米勒伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
