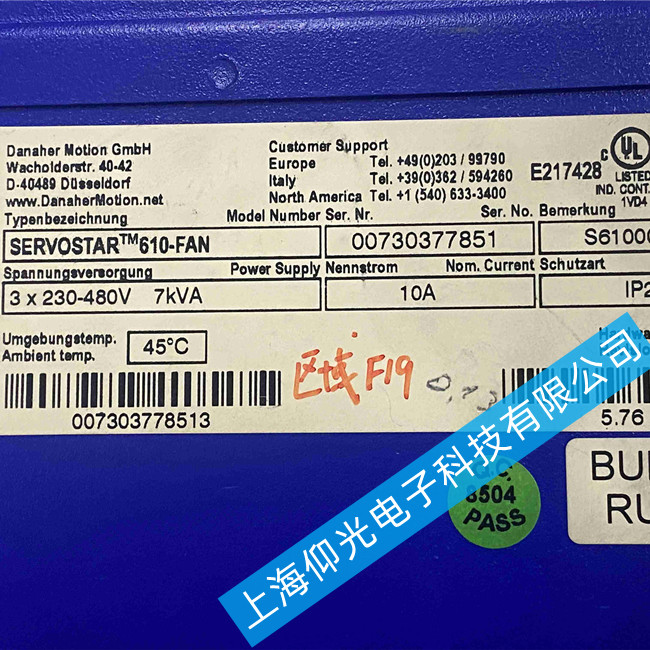

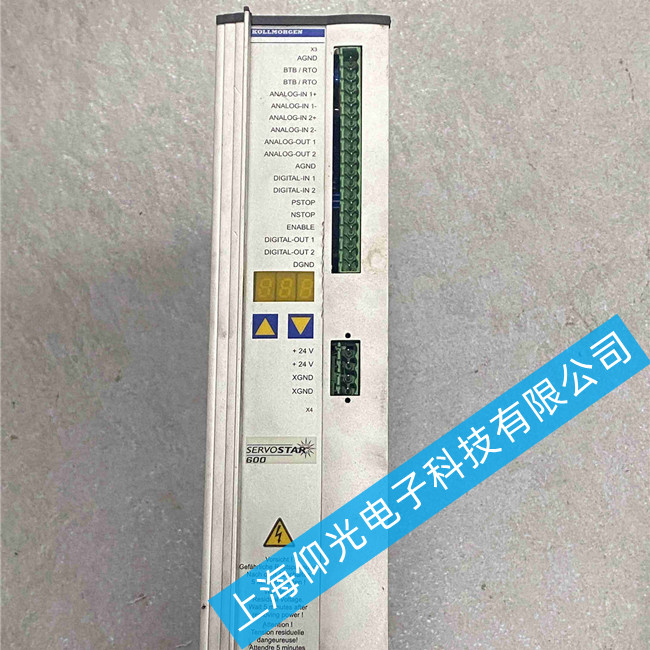

科尔摩根伺服驱动器维修S61000-600炸机炸模块维修
科尔摩根S61000-600伺服驱动器炸机炸模块故障，可按从安全断电排查到元件级修复的完整流程处理，以下是详细的维修方案。
维修前置安全操作
维修前必须完全断开驱动器的三相输入电源，等待‌10分钟以上‌让内部母线电容充分放电，避免直接接触高压带电部件引发触电风险。
一、故障核心排查步骤
外观初检‌
打开驱动器外壳，直观检查IGBT功率模块、整流桥、主回路保险管是否有明显炸裂、烧黑痕迹，标记所有可见的损坏元件。
检查电路板铜箔是否因大电流出现烧断、碳化痕迹，清理电路板表面的炸机残留焦屑。
电气性能检测‌
使用万用表二极管档，逐一检测三相输入整流桥的导通特性，确认是否存在单向导通失效、击穿短路问题。
检测IGBT功率模块的各引脚，确认是否存在三相桥臂直通、集电极-发射极击穿短路的情况。
排查驱动板上的栅极电阻、光耦驱动芯片，确认炸机时的大电流冲击是否连带损坏这些周边元件。
外围关联检查‌
断开驱动器与伺服电机的连接，用万用表测量电机绕组的相间电阻、对地绝缘电阻，确认电机是否存在绕组短路、接地故障，避免维修后再次炸模块。
检查驱动器进线侧的供电电源，确认是否存在电压骤升、缺相、浪涌冲击等异常供电问题。
二、针对性元件维修更换
更换所有检测出损坏的元件，确保新更换的IGBT模块、整流桥、电阻、电容的规格型号与原厂元件完全一致。
重点检查驱动板上的稳压二极管、栅极电阻，更换所有参数漂移、性能劣化的元件，避免驱动信号异常导致新模块再次损坏。
清理电路板上的碳化区域，用无水酒精清洗干净后做绝缘处理，防止残留碳粉引发二次短路。
三、上电调试与性能验证
先不接电机，给驱动器接入可调隔离低压电源，缓慢上调电压，测量驱动板输出的六路IGBT驱动波形，确认波形正常无缺失。
恢复额定供电，设置好驱动器的速度、加速度等运行参数，执行空载功能测试，观察驱动器指示灯、显示屏的运行状态是否正常。

连接伺服电机带轻负载运行，测试驱动器的负载能力、运行稳定性，确认过流、过热等保护功能正常触发，整机性能符合设计要求。

科尔摩根伺服驱动器维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
