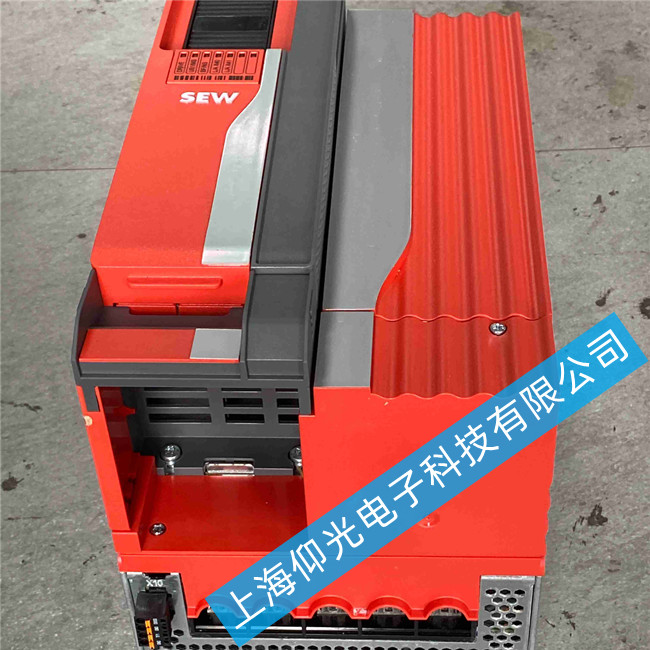

SEW伺服驱动器维修MCX91A-0620-503-4-XXX显示报警F03故障维修
sew伺服显示报警代码F03 / 03‌ 接地故障 电机/电缆接地、内部功率单元击穿 用兆欧表测电机及电缆对地绝缘（＞1MΩ）；分段断开排
SEW伺服驱动器MCX91A-0620-503-4-XXX报F03故障存在多种官方定义的故障指向，需先明确故障类型再针对性排查维修，以下是完整的故障诊断与维修方案：
一、F03故障的多类型定义
结合SEW伺服驱动器的官方故障体系，F03故障对应4种不同的故障指向：
过电流故障‌：驱动器输出电流超出额定阈值，多由负载异常、功率模块损坏引发。
温度过热故障‌：驱动器内部温度超出安全范围，触发过热保护停机。
直流母线欠电压故障‌：驱动器内部直流母线电压低于额定工作阈值，和供电回路直接相关。
接地故障‌：输出回路存在对地短路，是SEW驱动器F03最常见的故障类型。
二、分优先级快速排查步骤
基础外观与供电检查‌
检查驱动器输入三相电源L1/L2/L3的电压，确认是否在380V±10%的额定范围内，三相电压偏差需小于5%，排查是否存在缺相、进线端子松动氧化的情况。
检查电机动力电缆U/V/W是否有破损、接地、短路痕迹，确认接线端子无虚接。
负载与部件隔离测试‌
断开电机与驱动器的连接，单独给驱动器上电，若仍报F03，说明故障在驱动器内部；若不再报警，说明故障来自电机侧，需用万用表测量电机绕组电阻，排查是否存在绕组短路、接地烧损问题。
驱动器内部元件检测‌
断电等待10分钟让母线电容充分放电后，打开外壳检查主回路保险管是否熔断，用万用表二极管档检测整流桥是否存在单向导通异常。
检查IGBT等功率模块是否有烧焦、开裂痕迹，确认动态制动器继电器、温度保险丝是否损坏。
清理驱动器进气口、散热片上堆积的灰尘杂物，检查散热风扇是否能正常运转，排除散热不畅引发的过热类F03故障。
