一、前期外部排查（机器本体故障）

1. 确认供电：L1/L2/L3 三相输入电压是否平衡，有无缺相；控制电源 24V 是否正常。
2. 电机与线缆：UVW 动力线、CN2 编码器线缆，检查破皮、对地短路、接头氧化；断开电机，区分是电机问题还是驱动器本体故障三菱电机自...。
3. 外围信号：CN1 急停 EMG‑SG 短接是否到位，外部限位、制动电阻接线是否完好。
4. 记录故障现象：上电无显示、上电报什么报警代码（AL.10/AL.32/AL.20/AL.E9/AL.51 等）、运行才报错、有无炸机异味。

二、拆机内部检测项目

1. 外观目视：电路板有无烧黑、铜箔烧断、电容鼓包漏液、功率模块炸裂、保险熔断。
2. 功率回路检测：IGBT 功率模块、整流桥、缓冲电阻、主回路保险丝、充电电阻，测量 UVW 三相输出是否均衡、有无对地短路。
3. 电源板检测：开关电源、各组控制电压、电压采样回路、光耦、老化电解电容（主回路大电容、板载小电容），此机型使用年限长电容失效非常普遍。

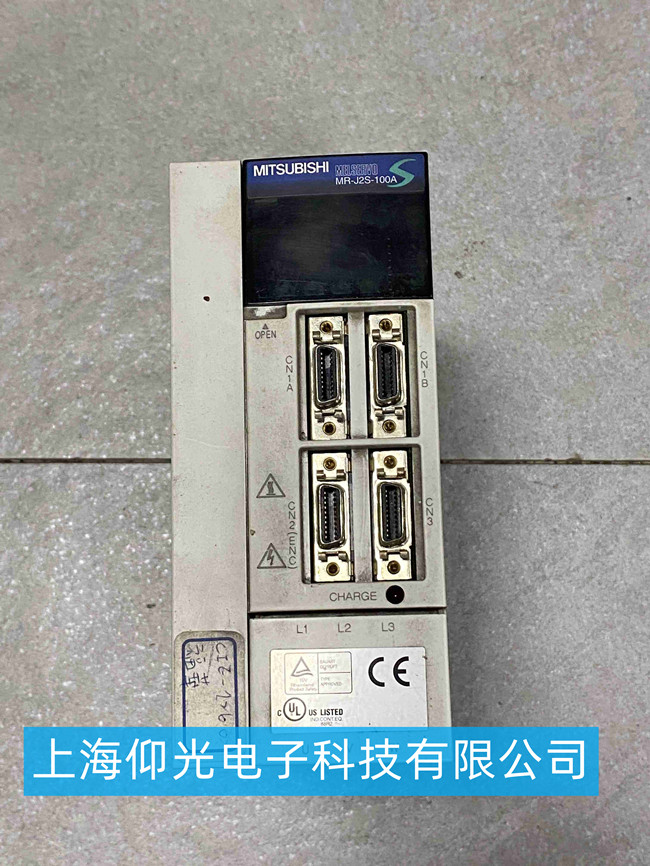

4. CPU 主板检测：接口 CN1A/CN1B/CN2/CN3 端口、通讯电路、存储芯片，处理参数错乱、通讯报错。
5. 接口端子：DB9 插座针脚虚焊、断针，这台机器四个 DB 接口，很容易出现针脚脱焊。

三、分故障对应维修处置

1. 上电完全无反应，指示灯不亮
   • 故障点：输入保险损坏、充电电阻烧毁、开关电源芯片损坏、控制回路供电损坏。
   • 维修：更换保险、损坏电源元器件，修复电源板，老化电容一并更换。
2. AL.10 欠电压 / AL.E9 主回路异常
   • 故障点：输入缺相、主回路电容容量衰减、电压检测光耦 / 采样电阻损坏、内部接触器异常。
   • 维修：更换失效电解电容，修复电压采样检测电路。
3. AL.32 过电流报警
   • 故障点：IGBT 模块损坏、输出短路、驱动板光耦 / 驱动芯片损坏。
   • 维修：更换功率模块，修复驱动电路，排查周边小电阻二极管。
4. AL.20 编码器报警
   • 先排除外部编码器线缆、电机；驱动器侧 CN2 接口、接收电路损坏，修复主板信号回路。
5. AL.50/AL.51 过载报警
   • 先排除机械卡死、电机故障；驱动器侧电流检测回路、霍尔元件损坏，做回路校准。
6. AL.E6 急停报警
   • 优先查外部 EMG 接线；驱动器内部 24V 检测、光耦损坏，修复控制回路三菱电机自...。
7. 机器老机器大修保养方案（建议） 整套更换全部电解电容，DB 插座补焊，清洁电路板，散热风道除尘，适合机器无明显报错，但工作不稳定、间歇性故障。

四、维修后测试验收

1. 空载上电，确认无报警，读取恢复原有参数。
2. 接匹配三菱电机，做空载点动运行，正反转测试。
3. 带模拟负载运行，监测电流、温度，长时间老化测试。
4. 输出维修检测报告，注明更换元器件，给到质保周期。
