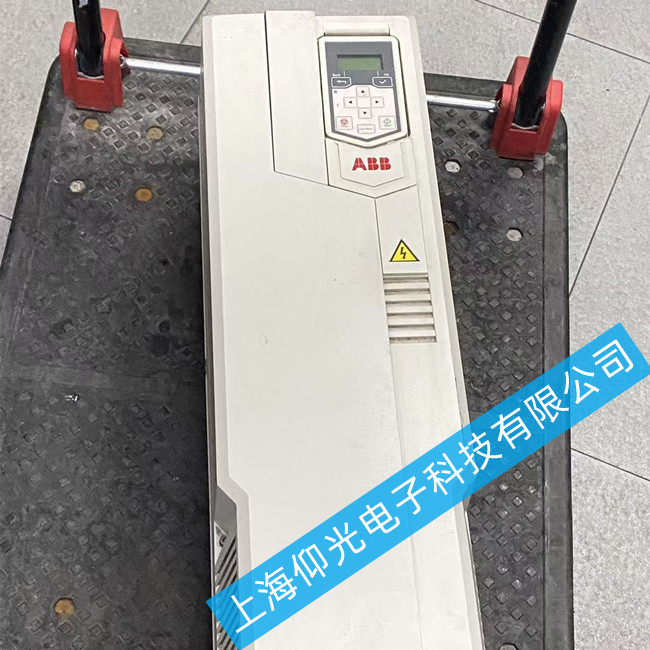

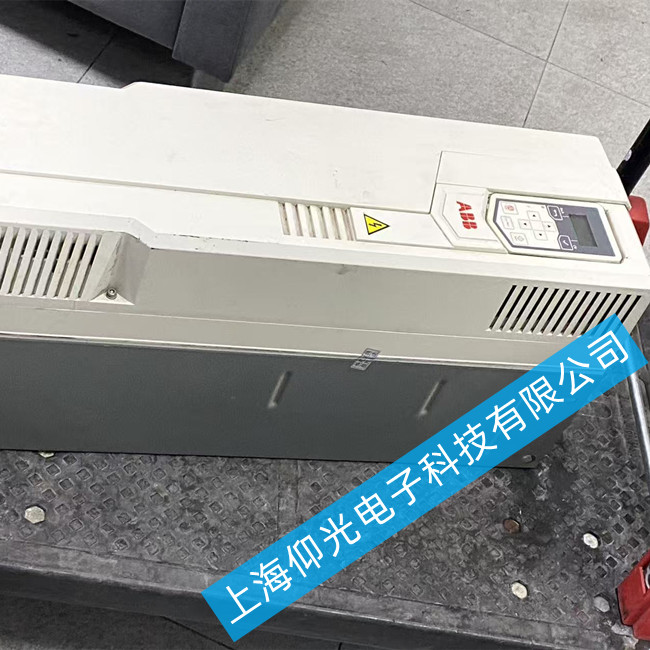

ABB变频器维修ACS530-01-088A-4报警显示5089故障维修
ABB变频器常见故障代码及含义
5089：过电压（直流母线电压过高，常因减速过快或制动单元故障）
5090：欠电压（输入电源异常、熔断器熔断或整流桥故障）
5691：过热（散热器堵塞、风扇失效或环境温度超标）
5693：散热器过热（温度传感器或冷却系统异常）
3138/3181：接地故障（电机电缆绝缘破损或接线错误）
2340：过电流（加速过快、负载突变或 IGBT 模块异常）
4290：通讯/电源模块异常（控制板通讯链路或供电不稳）
F0010（部分旧界面显示）：控制盘丢失（本地/远程模式配置冲突）
ABB变频器故障定义与核心成因
故障含义：直流母线电压超过安全阈值（通常发生在停机或减速阶段），电机处于发电状态将能量回馈至变频器。
主要诱因：
参数设置不当：减速时间（参数 22.03/22.06）设置过短，负载惯量过大。
制动硬件损坏：内置/外置制动电阻开路或阻值异常、制动斩波器（IGBT/ET191 等模块）击穿或开路。
检测电路异常：直流母线电压检测回路元件（如分压电阻、稳压管）故障导致误报 。
标准排查与维修步骤
安全断电放电：切断主电源，等待5 分钟以上（确认直流母线 P/N 端电压<36V），严禁带电操作功率回路 。
参数优化尝试：
适当延长减速时间（调整参数组 22 中的减速时间设定）。
若工艺允许，改为直流制动或斜坡停机模式。
制动回路静态检测（万用表二极管档/电阻档）：
测量制动电阻：检查阻值是否符合铭牌标称，确认无开路或严重烧黑现象。
检测制动斩波器：测量制动单元 IGBT 极间阻值，若出现击穿（阻值接近 0）或开路，需更换制动模块（常见型号涉及 ET191 系列或集成在驱动板上）。
主回路电压检测：若制动回路正常，检查整流桥输出及直流母线电容是否鼓包漏液，排查电压采样电路稳压管（如 LM7824 等辅助电源）是否损坏 。
关键注意事项
型号匹配：ACS530-01-088A-4 为 45kW 机型（380V 级），电流 88A，其制动单元通常为内置或选配，维修时需确认具体配置版本。
严禁短接：切勿直接短接制动端子或移除制动电阻强行运行，会导致炸机。
专业界限：若静态测量正常但上电仍报故障，可能涉及驱动板波形异常或 CPU 采样故障，需示波器动态测试或直接更换控制板/驱动板 。
ABB变频器故障现象：无法启动故障，无显示故障，主板故障报警，开关电源烧坏，过电流故障 报警，欠电压故障报警，过载故障报警，过热故障报警，接地故障报警， 无显示故障，有显示无输出故障，主回路过电压故障，主回路欠电压故障 ，输入欠电压故障，输出欠电压故障，保险丝熔断烧坏故障，上电烧保险 管故障，输入缺相故障，散热扇过热，负载短路等。ABB变频器显示报警代码维修 ABB变频器报错维修
