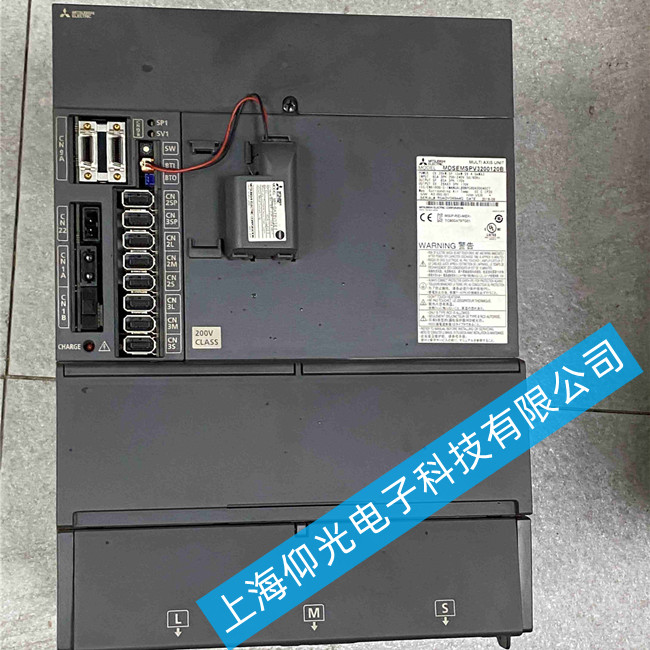

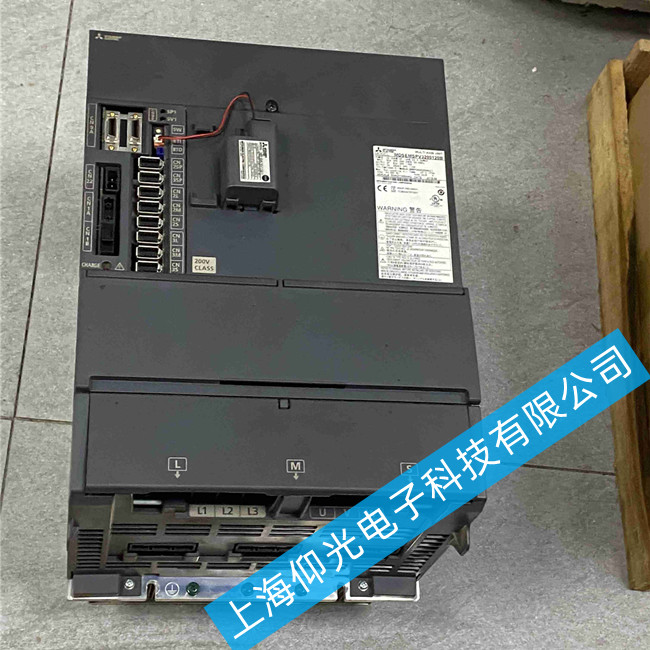

三菱一体驱动器维修MDSEMSPV3200120B报警AL10故障维修
三菱一体驱动器核心报警代码速查表
‌AL.10‌：主电路欠压（输入电源异常或接线松动）
‌AL.12/13/15/19‌：存储器/时钟异常（电路板故障或参数丢失）
‌AL.16‌：编码器初始通信异常（上电时检测失败，查线缆/CN2 接口）
‌AL.20‌：编码器运行中通信异常（干扰、断线或编码器损坏）
‌AL.24‌：电机接地故障（U/V/W 相对地短路）
‌AL.25‌：绝对位置丢失（电池断电或编码器数据错误）
‌AL.30‌：再生制动异常（再生电阻未接、损坏或频繁制动过载）
‌AL.31‌：超速（指令脉冲频率过高或加减速时间过短）
‌AL.32‌：过流（输出短路、模块损坏或负载突变）
‌AL.33‌：过压（直流母线电压过高，常因减速过快或制动失效）
‌AL.37‌：参数异常（设定值错误或 EEPROM 故障）
‌AL.45‌：主电路器件过热（散热不良、风扇停转或过载）
‌AL.46‌：电机过热（电机负载过大或散热故障）
‌AL.50‌：过载 1（瞬时大电流，如 300% 持续 2.5s）
‌AL.51‌：过载 2（持续大电流，如 200% 持续 100s，常因机械卡死）
‌AL.52‌：位置误差过大（滞留脉冲超限，查增益、机械传动或编码器）
‌AL.8A/8E‌：串行通讯超时/异常（RS-232/422 连接中断）
‌AL.E6‌：伺服紧急停止（控制回路 24V 未接或 EMG-SG 未短接）
‌AL.E9‌：主电路 OFF 警告（主电源未接通或检测回路故障）‌‌
三菱驱动器关键排查步骤
‌确认型号‌：一体式结构可能为 MR-JE-A（简易伺服）或 CNC 系统内置单元（如 M70 显示 S01/S02 等系统级报警），代码前缀可能不同 。
‌复位操作‌：排除故障后按 ALARM RESET 键或断电重启；部分警告（AL.9x）自动消除 。
‌优先检查‌：急停回路（AL.E6）、电源电压（AL.10/33）、编码器连线（AL.16/20）及再生电阻（AL.30）为最高频故障点 。

‌参数恢复‌：若代码为 AL.37 或多发存储错误，尝试备份后恢复出厂参数 。‌‌

‌
三菱伺服驱动器维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
