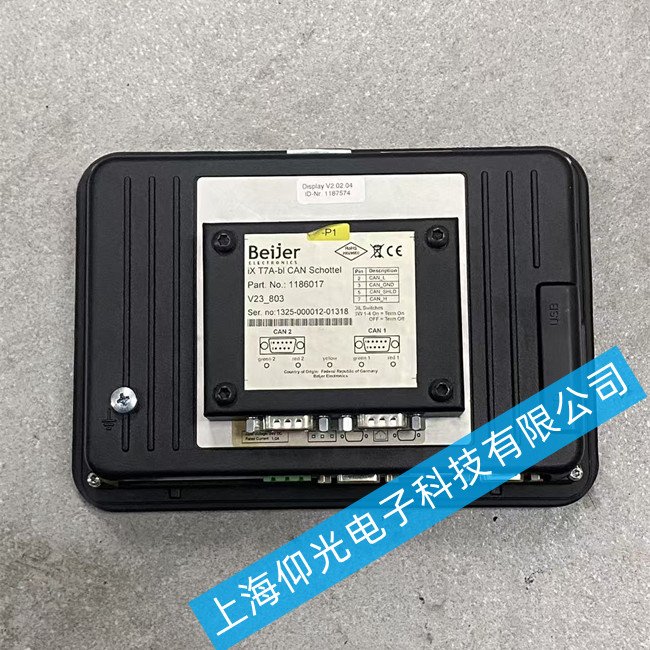

北尔触摸屏维修iXT7A-bI CAN上电烧保险故障维修方法
一、核心故障逻辑
上电即烧保险，说明设备内部电源输入通路存在硬短路，短路电流远超保险额定电流触发熔断保护，故障点集中在电源输入、电源板和主板功率部分。
二、分步排查维修方案
先排除外部短路故障
断开工控机所有外部接线，更换同规格新保险后空载上电：如果更换后不再烧保险，说明外部接线或外接设备短路，逐一连接外部设备测试找到短路点排除即可；如果依然烧保险，确认是设备内部短路，拆机排查硬件。
电源板短路故障排查
拆开外壳先查看电源板是否有元件烧焦、电容鼓包漏液痕迹，直接更换对应损坏元件；测量输入整流桥、入口压敏电阻是否击穿短路，更换损坏元件；检测主开关管、PFC功率管是否击穿，短路则更换同规格功率管及周边烧毁的限流电阻；测量各组输出对地阻值，排查次级整流管、滤波电容是否击穿，更换对应损坏元件。
主板短路故障排查
若电源板无短路仍烧保险，测量主板主供电对地阻值，排查供电MOS管、稳压芯片是否击穿，更换对应击穿元件；检查USB、网口等扩展接口，雷击浪涌击穿接口保护芯片导致短路的，更换对应保护芯片即可修复；若CPU、主控芯片短路损坏，需更换整块主板。
最终验证
所有故障点修复后，更换同规格新保险，空载上电测试设备运行正常，再逐步接回外部负载，确认无二次烧保险情况。
北尔触摸屏故障核心诊断与维修步骤
‌断电拆机与外观初检‌：断开所有电源，拆开外壳，重点观察电源板是否有烧焦痕迹、电容鼓包漏液、保险座发黑或元件炸裂现象；闻是否有焦糊味定位大致区域 。
‌万用表阻值测量（关键）‌：将万用表调至二极管档或电阻档，‌黑表笔接地（GND），红表笔测电源输入正极（VCC）‌；若阻值接近 0Ω 或蜂鸣器长鸣，确认存在对地短路，必须找到短路元件才能更换保险 。
‌重点排查元件‌：
‌开关管/三极管‌：检查电源输入端的功率三极管（部分同类机型常见型号如 D667 或周边 MOS 管）是否击穿短路，这是导致烧保险的高频原因 。
‌滤波电容‌：检查输入端大容量电解电容是否击穿或严重漏电。
‌整流桥/二极管‌：测量输入整流部分是否短路。
‌更换与测试‌：更换损坏的功率管或电容后，‌先不装保险‌，串联一个 60W-100W 白炽灯限流通电；若灯泡微亮后变暗（或正常显示），说明短路已排除；若灯泡全亮，说明仍有短路。确认无误后，安装同规格保险丝正式通电 。

‌主板级故障判断‌：若电源部分元件均正常但依然烧保险，可能是主板 CPU 供电电路（DC-DC 模块）内部短路或液晶屏内部短路，需专业仪器追踪电压点或考虑更换主板 。‌‌

‌
北尔触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
