西门子 SITOP PSU8200 电源（6EP1336-3BA10）维修方案

🔍 故障初步诊断

1. 外观检查

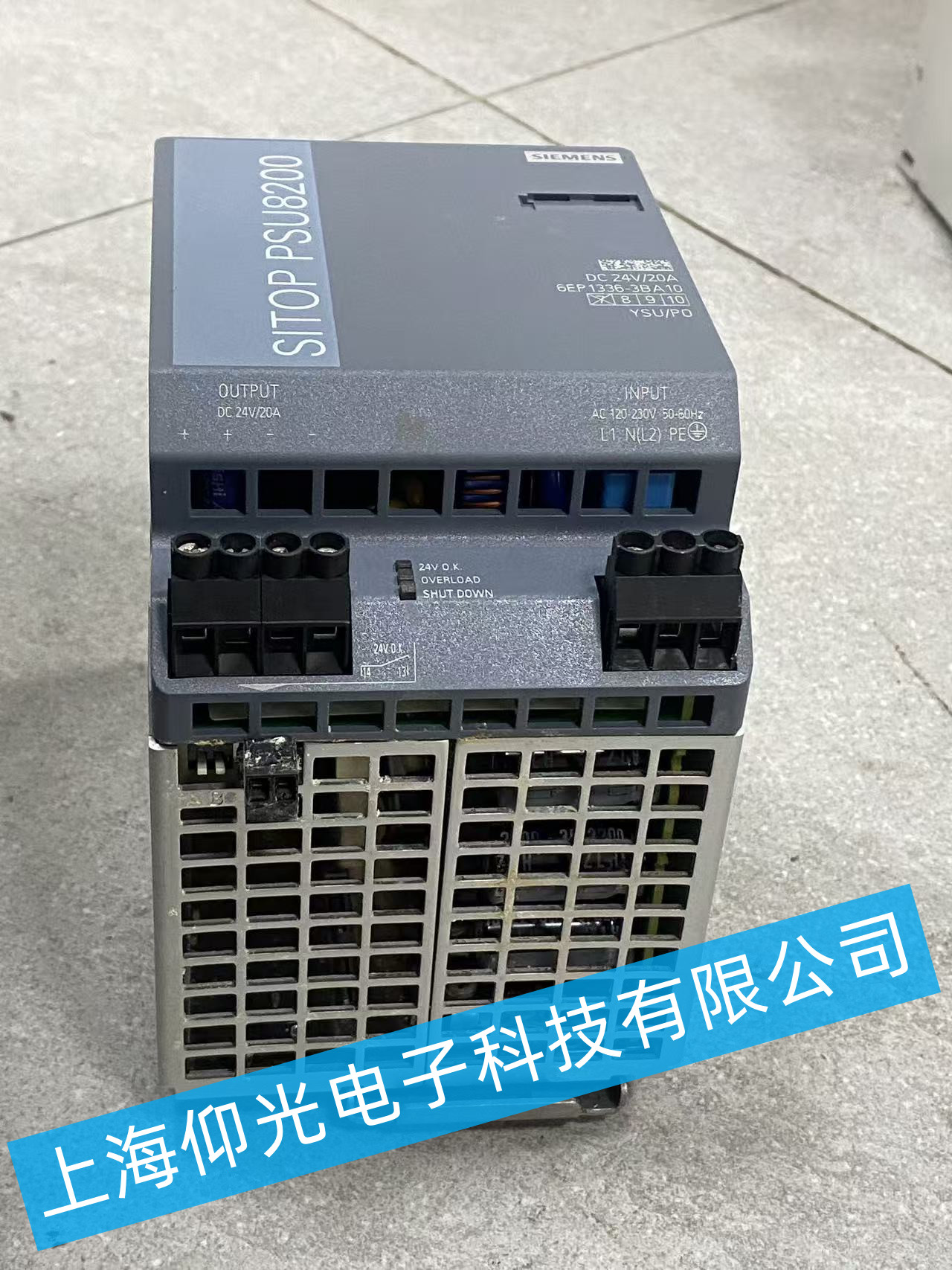

   • 观察设备外壳、散热格栅是否有烧蚀、变形、焦糊味，重点检查左下角接线端子处的烧蚀 / 碳化痕迹。
   • 检查输入 / 输出接线端子是否松动、氧化、打火痕迹，确认接线是否规范。
   • 查看面板指示灯（24V O.K.、OVERLOAD、SHUT DOWN）状态，判断是否存在过载、输出异常或保护触发。
2. 电气参数测量
   • 输入侧：使用万用表测量 AC 120/230V 输入是否正常，确认 L/N/PE 接线正确，无短路或虚接。
   • 输出侧：断电状态下测量 DC 24V 输出端是否短路；通电后测量输出电压是否稳定在 24V±1%，电流是否在 20A 额定范围内。
   • 保护功能测试：模拟轻微过载，检查 OVERLOAD 指示灯是否触发，SHUT DOWN 保护是否正常动作。

🛠️ 核心故障排查与维修步骤

1. 输入回路故障排查
   • 若输入无电压或电压异常：检查前端断路器、熔断器是否熔断，更换损坏的保险元件；排查 EMC 滤波模块、整流桥是否击穿，若损坏则整体更换输入滤波 / 整流板。
   • 若输入端子打火 / 烧蚀：清理碳化区域，更换损坏的接线端子，重新紧固接线并做绝缘处理。
2. 功率变换与输出回路故障排查
   • 若输出无电压 / 电压偏低：检查 DC/DC 变换模块、功率 MOS 管 / IGBT 是否击穿，测量驱动电路波形是否正常，更换损坏的功率器件。
   • 若输出纹波过大 / 不稳定：检查输出滤波电容是否鼓包、漏液，更换同规格耐高压电解电容；检查反馈控制电路（光耦、基准源、运放）是否异常，校准电压反馈回路。
   • 若过载保护频繁触发：检查负载是否存在短路或过流，排除负载问题后，检测电流检测电阻、保护触发电路是否误动作，调整保护阈值或更换故障元件。
3. 散热与辅助电路维修
   • 清理散热格栅与风扇（若有）的灰尘，确保散热风道通畅；若风扇停转，更换同型号散热风扇，避免过热导致保护停机。
   • 检查面板指示灯电路、远程控制接口（若有）是否正常，更换损坏的 LED 或接口元件。

✅ 维修后测试与验收

1. 空载测试：通电后测量输出电压稳定在 24V，指示灯 24V O.K. 常亮，无 OVERLOAD/SHUT DOWN 报警。
2. 带载测试：逐步加载至额定 20A，测量输出电压波动≤±1%，设备温升正常，无异常噪音或发热。
3. 保护测试：模拟 125%~150% 过载，确认 OVERLOAD 指示灯点亮，设备进入保护状态；移除过载后可自动恢复。
4. 绝缘测试：使用兆欧表测量输入 / 输出、机壳间绝缘电阻，确保符合安全规范。

📌 注意事项

• 维修前必须完全断电，并对输出电容进行充分放电，避免触电或器件损坏。
• 更换元器件时需使用同型号、同规格的工业级元件，确保电源稳定性与可靠性。
• 若核心功率模块或控制板严重损坏，无法维修时，建议直接更换同型号电源模块，避免二次故障。

• 维修完成后，建议对电源做72 小时老化测试，验证长期稳定性。
• 若为工业现场使用，建议增加前端浪涌保护装置与后备电池，提升电源抗干扰与冗余能力。
