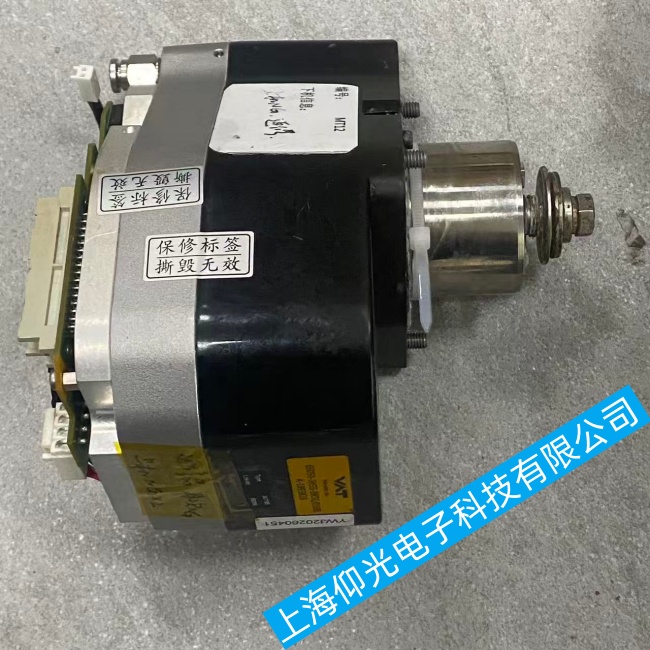

VAT 65050-JHSS-BKS1 真空摆阀阀门上电无响应故障根源分析与修复
故障现象：接通 DC24V 电源，BKS1 驱动无电源灯、无显示屏点亮、无电机动作、无蜂鸣、通讯无反馈。
排查顺序：外部供电联锁→接线端子→机械离合→BKS1 内部保险电源板→电机短路检测
一、VAT 65050-JHSS-BKS1 真空摆阀外部供电与安全联锁
BKS1 标准供电：DC24V ±10%，最小 3A
总回路断电检查
控制柜空开、阀电源分路空开是否跳闸；24V 开关电源有无输出，万用表测电源输出端电压。
电源线破皮、压接端子烧黑松动，更换 1.5mm² 屏蔽直流线缆，紧固端子螺丝。
安全联锁强制闭锁（极易忽略）
急停回路：设备急停按钮未复位、安全门触点断开，BKS1 切断驱动供电，整机无任何响应；短接急停端子临时测试。
阀本体安全互锁：BKS1 动力端子4 脚、8 脚必须短接，断开则电机互锁激活，阀门完全不工作。
供电压降不足
线缆过长 / 线径细导致阀端电压低于 21.6V，驱动电源板无法起振；直接在 BKS1 输入端子测电压，压降大就近加装独立 24V 电源。
二、VAT 65050-JHSS-BKS1 真空摆阀接线与手动离合器机械锁死
插头端子故障
动力 DB 插头、通讯插头进水氧化、针脚弯曲退针；拔下清洁氧化针脚，重新压接端子，破损插头直接更换。
手动离合卡在手动档位
BKS1 侧面手动调节手柄未完全切回电动模式，电机传动脱离，上电无动作；旋转离合手柄至电动锁止位，轻转摆板确认传动啮合。
阀体机械卡死过载保护锁死
摆板异物卡滞、转轴抱死，上电瞬间过流触发硬件保护，直接黑屏无灯；破真空隔离阀门，手动盘动摆板，清理粉尘、保养转轴。
三、VAT 65050-JHSS-BKS1 真空摆阀BKS1 驱动内部硬件故障
操作前提：完全断电，静置 5 分钟释放电容余电
输入保险熔断
打开 BKS1 外壳，电源入口贴片 / 玻璃保险断路；
单次熔断：更换同规格保险（不可加大电流）
通电立刻再熔断：后端短路，禁止反复换保险，排查电机、功率板短路。
内部开关电源板损坏（最常见硬件故障）
24V 输入正常，但无 5V/3.3V 逻辑电压，面板、MCU 不启动；目视电源板电容鼓包、整流二极管炸裂、PWM 芯片烧蚀，更换 BKS1 电源基板。
驱动主板 MCU / 复位电路失效
电源板输出正常，显示屏仍不亮；复位电容漏电、主控芯片虚焊，需维修或更换 BKS1 主控板。
伺服电机绕组短路 / 对地击穿
电机相线绝缘破损碰壳体，上电短路直接烧保险、整机无响应；万用表测三相绕组阻值均衡、绕组对地无穷大，阻值不平衡 / 对地导通则更换伺服电机。
四、VAT 65050-JHSS-BKS1 真空摆阀快速分层判断
控制柜 24V 无输出 → 开关电源、空开、前端线路故障
电源输出正常，阀端子电压低于 22V → 线缆压降、端子虚接
阀端 24V 电压正常，无任何指示灯
断电测输入保险断路 → 更换保险，排查后端短路点
保险完好 → BKS1 内部电源板损坏
保险一上电就熔断 → 电机短路、功率板击穿、接线正负接反
电压、保险全好，手动能转电动不动 → 离合未回电动位 / 4、8 脚互锁端子未短接
五、VAT 65050-JHSS-BKS1 真空摆阀维修后测试与长期预防
修复后空载上电：电源灯常亮，显示屏点亮，执行回原点动作，无报错代码。
全行程开关测试 0%–100% 开度，无卡顿、无瞬时掉电。
预防要点
阀 24V 电源独立回路，不和真空泵、加热大功率设备共电源；
定期清洁插头端子，腔体粉尘过滤，避免阀体卡滞过流烧驱动；
停机检修后务必确认 4/8 脚互锁短接、离合切回电动模式再上电。
