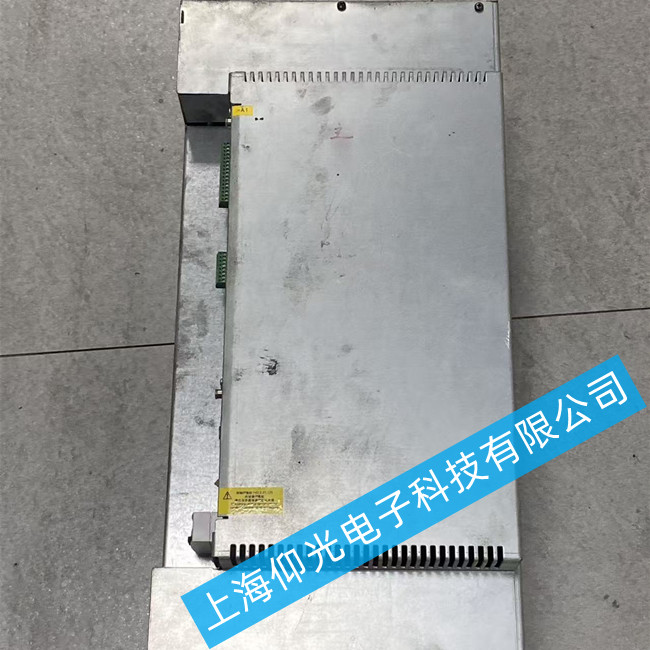

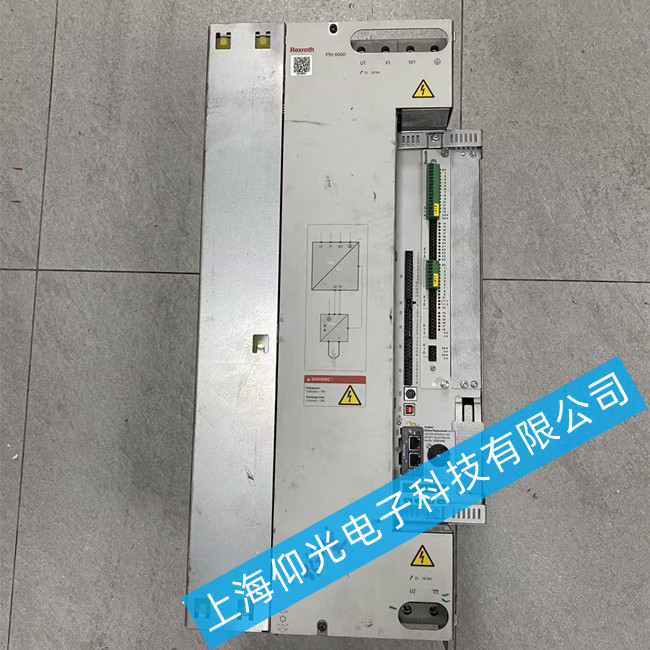

力士乐控制器电源维修PSI64C0.783W1炸机故障维修方法
一、核心故障原因
外部输入电压骤升、浪涌冲击，直接击穿电源回路元件
内部母线滤波电容击穿短路，引发功率管、保险大面积烧毁
负载侧短路过流，反向冲击电源模块，导致炸机
长期积尘受潮，板面绝缘性能下降，引发爬电短路炸机
二、分步维修方法
完全断开设备供电，拆机清理炸机残留的焦黑碎屑，目视标记所有烧毁的元件点位。
用万用表全面检测电源回路，替换击穿的功率管、熔断的保险、鼓包失效的滤波电容，更换同规格的损坏元件。
排查负载侧短路故障，确认无隐性短路点后，接入低压测试电源逐步升压，验证电源输出电压正常。
清理整机内部积尘，烘干受潮板面，做好绝缘防护，额定电压下带载运行30分钟，确认无二次炸机风险。
力士乐电源标准维修流程（按顺序执行）
外观与初步检测：检查整流桥、逆变模块（IPM/IGBT）、直流支撑电容是否有炸裂、鼓包、烧黑痕迹；检查充电电阻是否烧断、继电器触点是否熔焊粘连 。
万用表静态阻值测量：断电状态下，测量输入端（L1/L2/L3）对直流母线（P/N）、输出端（U/V/W）对 P/N 的正反向电阻。若阻值接近0Ω或蜂鸣档导通，确认功率模块击穿；对比三相阻值是否平衡 。
驱动电路排查：炸机往往伴随驱动板损坏。检查驱动芯片供电（±15V）、光耦及驱动电阻是否开路/烧毁；更换模块前必须确认驱动波形正常，否则新模块上电即炸 。
限流试机验证：串入两只 25W/220V 灯泡代替保险丝上电。
灯泡常亮：主回路仍有短路（模块未换净或电容短路）。
灯泡微亮后熄灭：充电回路正常，电容充电完成。
给运行指令后灯泡闪烁/变亮：逆变模块触发短路或电机侧短路 。
元件更换与组装：更换损坏的功率模块、电容、保险丝及受损驱动元件（务必同型号或参数兼容）；清理电路板碳化物，补焊松动焊点；恢复接线后再次静态测量确认无短路 。
空载与带载测试：先不接电机空载运行，观察电压建立及报警情况；正常后接电机空载运行，最后逐步加载测试 。
力士乐伺服驱动器维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
