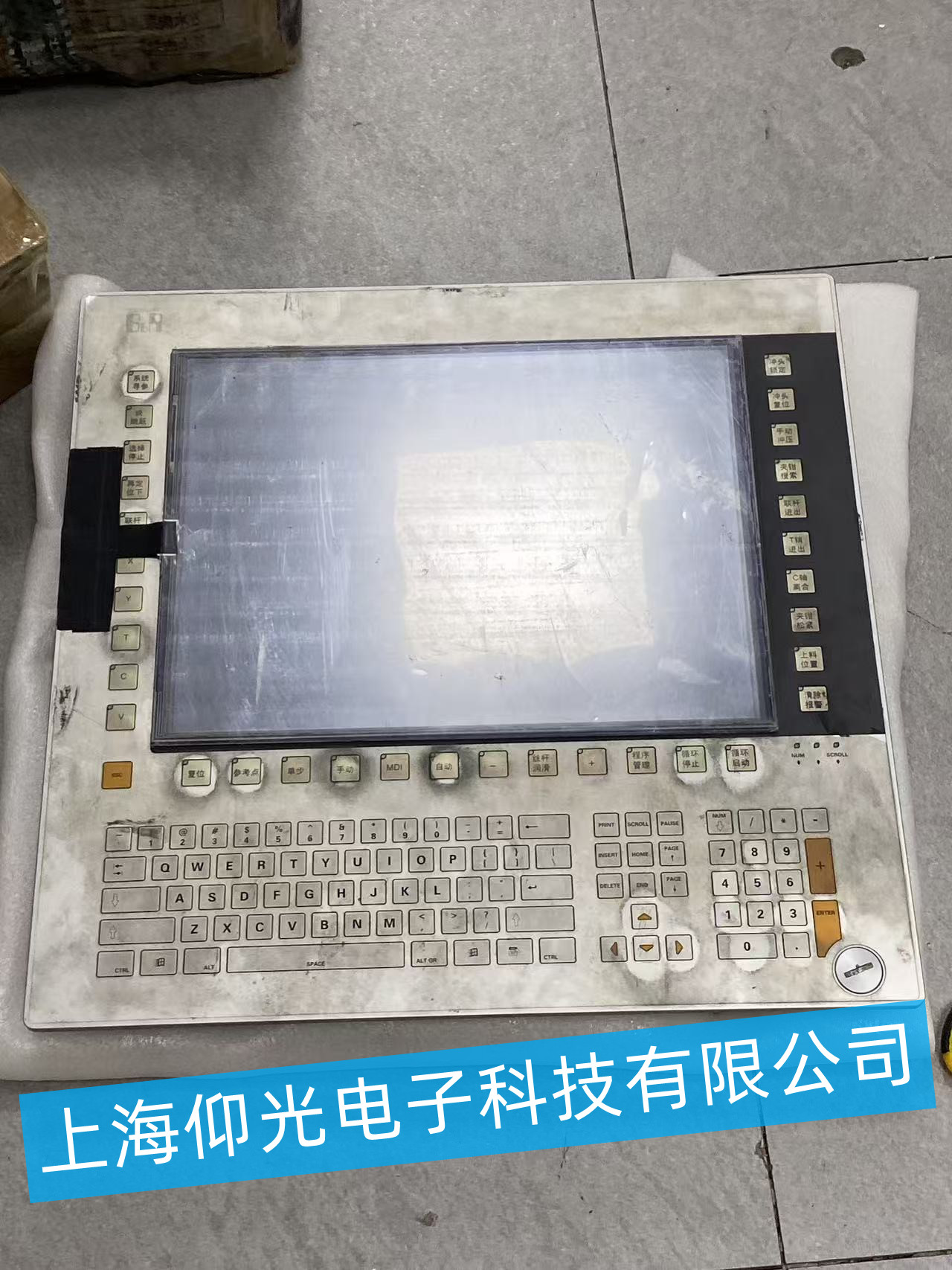

贝加莱工业面板（B&R）维修方案

一、故障现象初步判断

• 显示类：屏幕无背光、花屏、白屏、触摸无响应 / 偏移
• 通讯类：无法连接上位机 / PLC、数据传输中断
• 按键类：物理按键失灵、键盘区域无反馈
• 电源类：上电无反应、指示灯不亮、反复重启
• 系统类：系统无法启动、程序丢失、报错弹窗

二、维修前准备

1. 安全措施
   • 切断设备供电，确认无残余电压后再操作，避免触电或短路。
   • 佩戴防静电手环 / 手套，防止静电损坏精密电子元件。
   • 记录设备序列号、型号及当前接线方式，便于后续复原。
2. 工具与耗材
   • 工具：十字螺丝刀、防静电镊子、万用表、热风枪、电烙铁
   • 耗材：无水乙醇、无尘布、导热硅脂、备用排线 / 接口、适配电源

三、分级维修步骤

1. 外观与电源检测（基础级）

• 检查设备外壳、屏幕是否有物理破损、进水痕迹或氧化发黑。
• 用万用表测量电源输入接口电压是否正常，排查电源适配器 / 供电模块故障。
• 若上电无反应，重点检测电源接口、保险丝、电源管理芯片是否烧毁。

2. 显示与触摸模块检测（核心级）

• 屏幕无显示：
  1. 检查屏幕背光驱动板供电，测量背光控制信号是否正常。
  2. 拆解屏幕排线，清洁接口后重新插接，排除接触不良。
  3. 若仍无显示，替换同型号屏幕或驱动板进行交叉验证。
• 触摸无响应 / 偏移：
  1. 进入系统校准界面，执行触摸校准程序。
  2. 检查触摸排线是否松动、断裂，更换排线后测试。
  3. 若硬件损坏，更换触摸玻璃或整个显示模组。

3. 按键与接口检测（功能级）

• 物理按键失灵：
  1. 拆解键盘面板，清洁按键触点与 PCB 板，去除氧化层与灰尘。
  2. 用万用表测量按键通断，更换损坏的微动开关。
• 通讯接口故障：
  1. 检测网口、串口、USB 口等接口针脚是否弯曲、氧化。
  2. 测量接口供电与信号引脚电压，排查接口芯片损坏。
  3. 更换接口模块或重新焊接接口引脚。

4. 主板与系统修复（深度级）

• 硬件故障：
  1. 检测主板电容是否鼓包、漏液，更换失效电容。
  2. 用热风枪重新焊接 CPU、南桥、电源管理芯片等 BGA 元件，解决虚焊问题。
  3. 若芯片烧毁，更换同型号芯片并重新刷写固件。
• 软件故障：
  1. 备份用户程序与数据后，重装贝加莱操作系统。
  2. 重新配置网络参数、通讯协议，恢复与上位机的连接。
  3. 导入备份程序，测试设备功能是否正常。

四、维修后测试与交付

1. 功能测试
   • 通电后依次测试显示、触摸、按键、通讯、系统运行等功能。
   • 模拟工业现场工况，连续运行 24 小时以上，确认无重启、死机、通讯中断等问题。
2. 清洁与复原
   • 清洁设备外壳与屏幕，去除维修痕迹。
   • 复原接线方式，粘贴维修标识与保修标签。
3. 交付说明
   • 向客户说明故障原因、维修内容与保修期限。
   • 提供操作注意事项，避免再次出现同类故障。

五、安全与保修提示

六、常见故障快速定位

• 上电无反应 → 电源模块 / 保险丝 / 主板供电电路故障
• 屏幕白屏 → 屏幕驱动板 / 排线 / 屏幕本体故障
• 触摸偏移 → 触摸校准失效 / 触摸排线 / 触摸玻璃故障
• 按键失灵 → 按键触点氧化 / 微动开关损坏 / 排线故障
• 通讯中断 → 接口针脚氧化 / 通讯芯片 / 网络配置故障
