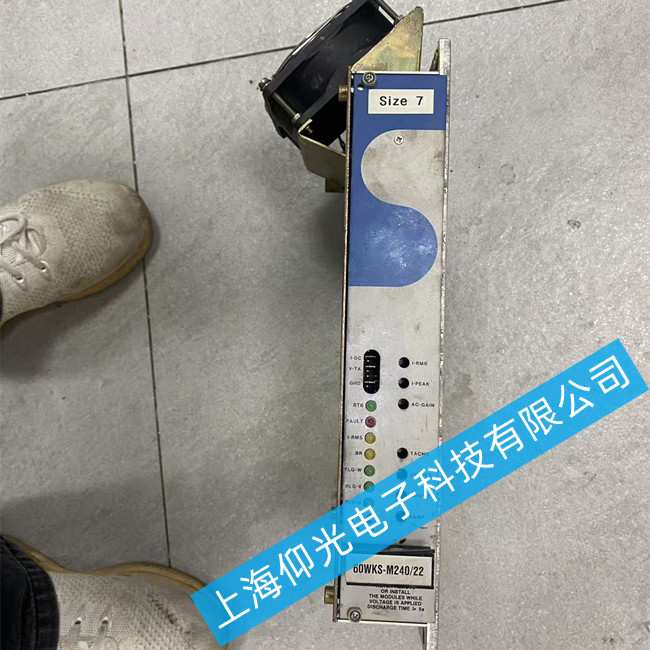

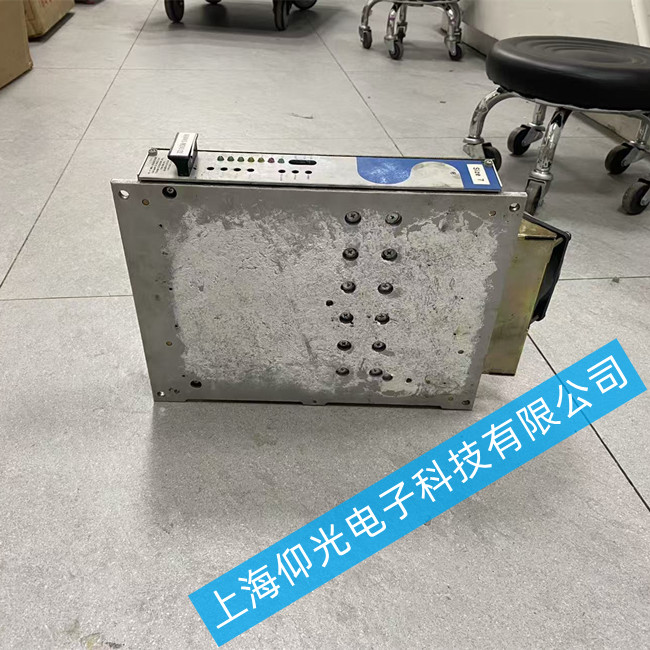

科尔摩根SEIDEL驱动器维修60WKS-M240/22主轴驱动模块报警维修
科尔摩根SEIDEL驱动器核心维修步骤与排查方向
‌故障代码识别与初步诊断‌
驱动器面板通常会显示特定的错误代码（如 F01-F32 等）或 LED 状态指示灯。‌F22‌ 在某些科尔摩根驱动器中可能表示“保留”或特定的内部通讯/硬件故障，但在 SEIDEL 老款模块中，需结合具体闪烁模式判断。若无法直接读取代码，需观察指示灯状态：红灯常亮通常指向过压、欠压或硬件短路；绿灯闪烁可能提示传感器或编码器异常 。‌‌
‌电源与输入信号检测‌
许多报警源于电源问题。请使用万用表测量输入电压（L1/L2/L3）是否在额定范围内，检查是否存在‌过压‌（F02）或‌欠压‌（F05）情况。同时，确认直流母线连接是否牢固，排除因电压波动导致的模块保护性报警 。对于 60WKS 系列，还需检查励磁与电枢端子接线是否正确，避免极性接反导致组件损坏 。‌‌
‌深度硬件检测与修复‌
若初步排查无果，需进行深度检测：
‌组件测试‌：拆解模块后，使用电阻测试仪检测 IGBT 模块、电容及整流桥，查看是否有击穿或阻值异常。
‌信号分析‌：利用示波器检测输出端（U/V/W）波形，判断是否有噪声干扰或三相不平衡。
‌编码器反馈‌：检查主轴编码器连线及反馈信号，编码器故障或联轴节损坏常导致速度反馈丢失，引发报警 。‌‌
科尔摩根伺服驱动器维修故障如下：
一、核心常见报警诱因
过流类：主轴电机绕组短路、动力线绝缘破损，驱动模块内部IGBT功率元件击穿
过压/欠压类：母线电容容量衰减、外部供电波动，制动回路异常
通讯类：光纤信号链路松动、控制板通讯芯片故障，数据传输中断
温度类：散热风道积尘堵塞、温度传感器老化，触发过热保护报警
二、分步维修方法
先读取驱动器面板显示的具体报警代码，对照官方手册锁定故障大类，排除外部供电、电机侧的明显异常。
断电拆机检测功率回路，替换击穿的IGBT模块、容量衰减的母线电容，清理散热风道积尘。
检修控制板通讯链路，重新紧固光纤接头，更换故障的通讯芯片，恢复数据传输稳定性。

完成硬件修复后，空载上电测试主轴运行状态，确认报警完全清除，带载连续运行30分钟验证功能稳定。

科尔摩根SEIDEL驱动器维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
