松下 MBDLN25SE 伺服驱动器维修方案

一、故障诊断流程

1. 外观与初步检查

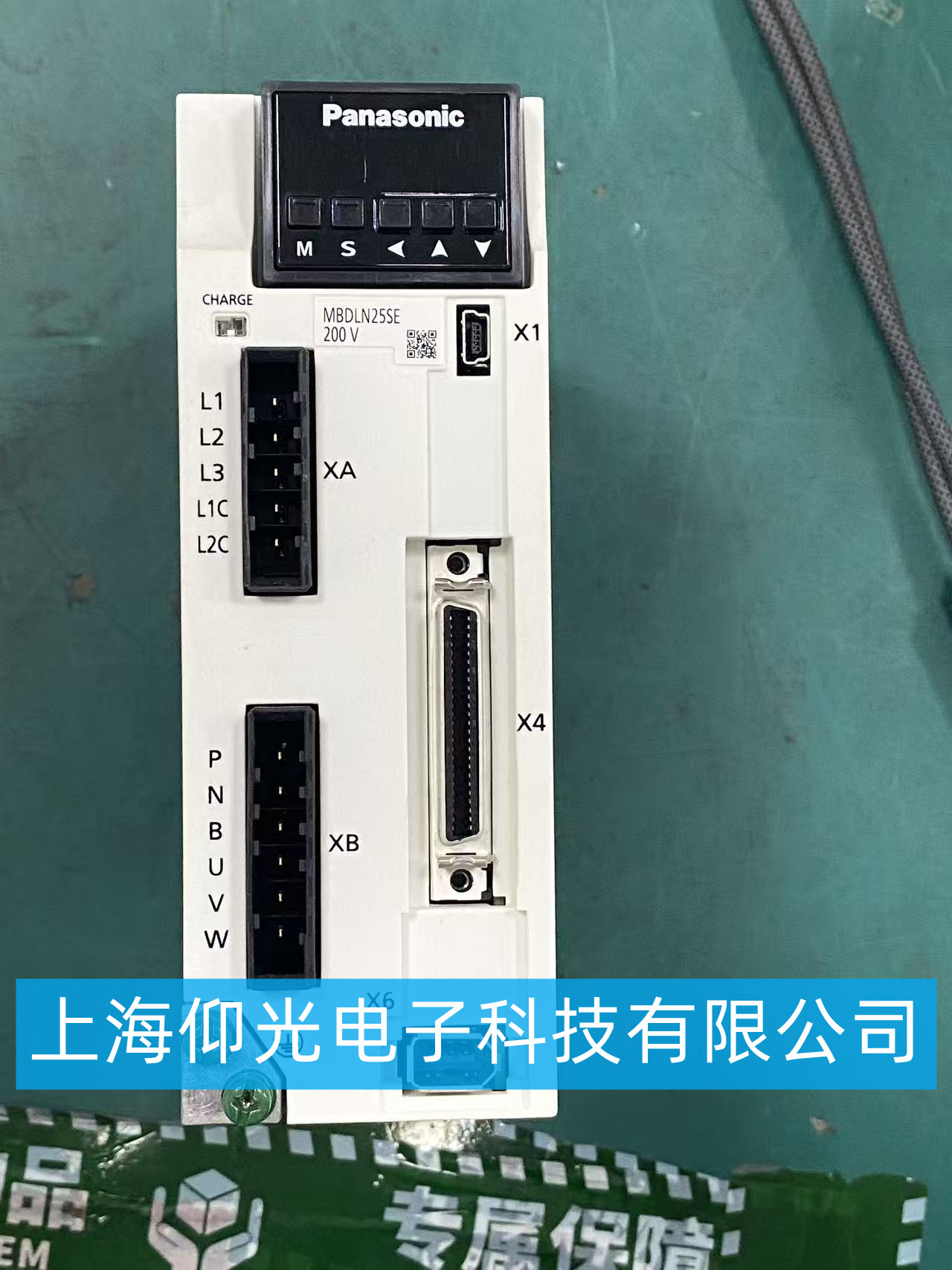

• 先检查驱动器外壳是否有变形、烧痕、鼓包，重点查看电源接口（XA/XB）、编码器接口（X4）和通信接口（X1）是否有针脚弯曲、氧化或烧蚀痕迹。
• 观察 CHARGE 指示灯状态，若上电后不亮或常亮异常，可初步判断为充电回路或主电源故障。
• 记录驱动器面板报错代码（如过流、过压、过载、编码器故障等），作为后续诊断的核心依据。

2. 上电与功能测试

• 接入 200V 电源，测量 L1/L2/L3 输入电压是否正常，确认主回路供电稳定。
• 观察驱动器是否能正常自检，若出现上电无显示、跳闸、风扇不转等情况，优先排查电源模块和散热系统。
• 连接电机与编码器，执行 JOG 试运行，若电机抖动、异响或无法定位，重点排查编码器、动力线或驱动板输出模块。

3. 深度拆解诊断

• 电源回路：拆解后检测整流桥、IGBT 模块、滤波电容是否击穿或鼓包，测量充电电阻是否断路，排查主回路短路 / 过流根源。
• 控制回路：检测驱动板核心芯片（如驱动 IC、CPU、电源管理芯片）是否有发热、脱焊或烧毁痕迹，用示波器测量 PWM 输出波形是否正常。
• 编码器与通信：检查 X4 接口排线是否破损，测量编码器供电电压（5V/12V）是否稳定，排查通信中断或位置反馈异常问题。
• 保护电路：检测过流、过压、过热保护电路是否误触发，确认电流采样电阻、电压检测电路是否损坏。

二、分模块维修方案

1. 电源与功率模块故障

• 上电跳闸 / 无输出：更换损坏的 IGBT 模块或整流桥，修复充电回路，更换鼓包的滤波电容，同时排查后级负载短路问题。
• 过压 / 欠压报错：检测电压采样电路，更换损坏的分压电阻或电压检测芯片，修复浪涌吸收回路。
• 散热异常：清洁散热风扇与散热片，更换失效的风扇或导热硅脂，确保散热通道通畅。

2. 控制与驱动板故障

• 面板无显示 / 按键失灵：修复主板供电电路，更换损坏的显示模块或按键，重新烧录固件程序。
• 电机抖动 / 异响：修复驱动板 PWM 输出电路，补焊虚焊的驱动 IC，校准电流环参数，排查电机绕组短路问题。
• 报编码器故障：更换 X4 接口排线，修复编码器供电电路，若编码器本身损坏则同步更换匹配型号。

3. 通信与接口故障

• X1 通信中断：检查 USB/RS485 接口电路，更换损坏的通信芯片，重新配置通信参数（波特率、站号等）。
• 动力线接口烧蚀：清洁或更换 XB 接口端子，重新压接动力线，确保接触良好，避免接触电阻过大导致发热。

三、修复后测试与验收

1. 静态测试
   • 测量主回路与控制回路绝缘电阻，确认无短路、漏电问题。
   • 空载上电，验证驱动器自检正常，无报错代码，CHARGE 指示灯逻辑正确。
2. 动态带载测试
   • 连接电机，执行 JOG、定位、速度模式测试，验证电机运行平稳、无抖动异响。
   • 加载运行 30 分钟以上，监测驱动器温度、电流、电压是否在正常范围，确认保护功能（过流、过载、过热）正常触发。
3. 功能与参数验证
   • 备份并恢复用户参数，验证通信、限位、急停等功能正常。
   • 提供维修报告，记录故障原因、更换部件、测试结果与质保期限。

四、预防性维护建议

• 定期清洁驱动器散热孔与风扇，避免粉尘堆积导致散热不良。
• 每季度检查动力线、编码器线接口是否松动，紧固端子螺丝，防止接触不良引发故障。
• 避免频繁急停与过载运行，延长 IGBT 模块和电容使用寿命。
• 每年备份一次驱动器参数，便于故障后快速恢复生产。
