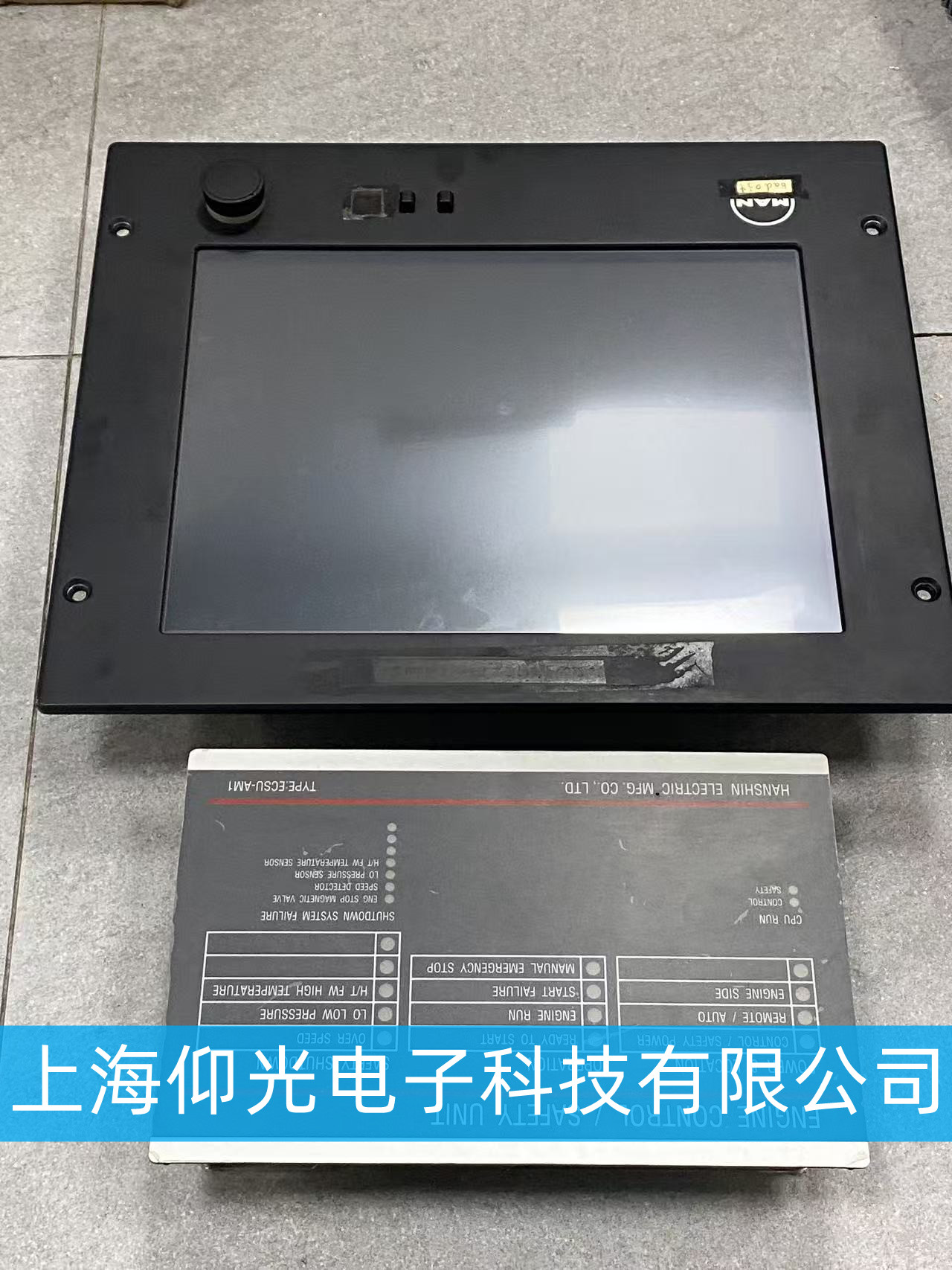

MAN 船用显示屏 + HANSHIN ECSU-AM1 控制单元 维修方案

一、故障诊断流程

1. 外观与环境检查

• 先检查设备外壳、防水密封胶条是否破损，确认是否存在海水腐蚀、凝露、积盐等船用环境特有的损伤。
• 查看显示屏与控制单元的接口针脚是否氧化、弯曲，同时检查电源和通信线缆是否有破损、老化。
• 观察 ECSU-AM1 面板上的CPU RUN、CONTROL、SAFETY等指示灯状态，记录异常闪烁或熄灭的情况，作为后续诊断的依据。

2. 上电初步测试

• 接入匹配的船用电源，观察显示屏背光是否点亮，是否出现白屏、花屏、黑屏或触控无响应等现象。
• 监听设备内部是否有异响，同时触摸外壳判断是否存在局部过热的情况。
• 若显示屏无显示，可用手电筒照射屏幕检查是否有微弱图像，以此判断是背光故障，还是主板或屏体本身的故障。

3. 深度诊断

• 显示屏部分
  1. 拆解外壳后，测量电源输入电压是否正常，重点检查背光驱动板的供电线路。
  2. 若触控失效，先检查触控排线是否松动或断裂，对触控板虚焊的引脚进行补焊，必要时更换兼容的触控排线。
  3. 若出现花屏、闪屏或竖线 / 横线，先更换带屏蔽的 LVDS 屏线，再补焊主板上背光芯片的虚焊处，同时清理主板上的积盐并彻底烘干。
• ECSU-AM1 控制单元部分
  1. 测量各输入输出端口的电压，检查LO LOW PRESSURE、HT FW HIGH TEMPERATURE等报警通道是否存在信号异常。
  2. 用示波器检测时钟、复位、通信总线（如 CAN）的信号波形，排查芯片级的故障点。
  3. 尝试重新烧录设备固件，判断是否为软件程序损坏导致的故障。
  4. 用红外测温仪检测关键芯片的温度，定位因过热而损坏的元器件。

二、分模块维修方案

1. 显示屏模块

• 黑屏 / 无背光：更换背光驱动板，或修复背光供电电路，排查电源回路中的断路、短路问题。
• 花屏 / 竖线 / 横线：更换 LVDS 屏线，或维修 T-CON 板、屏体驱动电路，重点处理信号传输路径上的虚焊和损坏。
• 触控无响应 / 漂移：重新插拔或更换触控排线，补焊触控板上虚焊的电阻，完成硬件修复后重新校准触控参数。
• 外壳密封失效：更换防水泡棉胶条，重新打防水胶密封，确保设备在潮湿、盐雾环境下的防护性能。

2. ECSU-AM1 控制单元模块

• 按键无反应：清洁按键触点，更换损坏的机械按键，同时检查按键矩阵电路是否存在断路或短路。
• 指示灯异常 / 无输出：检测电源模块和 I/O 驱动芯片，更换损坏的元器件，恢复信号输出功能。
• 通信中断：检查 CAN/RS485 总线接口，修复通信芯片及周边的电阻、电容等电路，确保数据传输稳定。
• 报警误触发：校准传感器输入信号，更换故障传感器，修复信号采集电路中的滤波和放大模块。

三、修复后测试与验收

1. 功能测试
   • 通电连续运行至少 2 小时，验证显示屏的显示、触控、背光功能均正常。
   • 逐点测试 ECSU-AM1 的所有 I/O 通道和报警功能，确认与主机的通信链路稳定可靠。
2. 环境模拟测试
   • 进行温湿度循环测试，模拟船舶实际运行环境，验证设备的长期稳定性。
   • 检查防水密封性能，通过喷淋或盐雾测试，确保无渗漏风险。
3. 文档交付
   • 提供完整的维修报告，详细记录故障原因、更换的部件清单、测试结果和修复时间。
   • 备份设备的参数配置与固件程序，便于后续维护和故障复现。

四、预防性维护建议

• 定期清洁屏幕与散热孔，清理积盐与粉尘，避免腐蚀和散热不良。
• 每季度检查设备接地电阻（要求≤4Ω），紧固所有接口螺丝，防止接触不良。
• 每年备份一次设备参数与程序，同时更换老化的防水密封件。
• 避免在极端温湿度下长时间运行，必要时加装散热或除湿装置，延长设备使用寿命。
