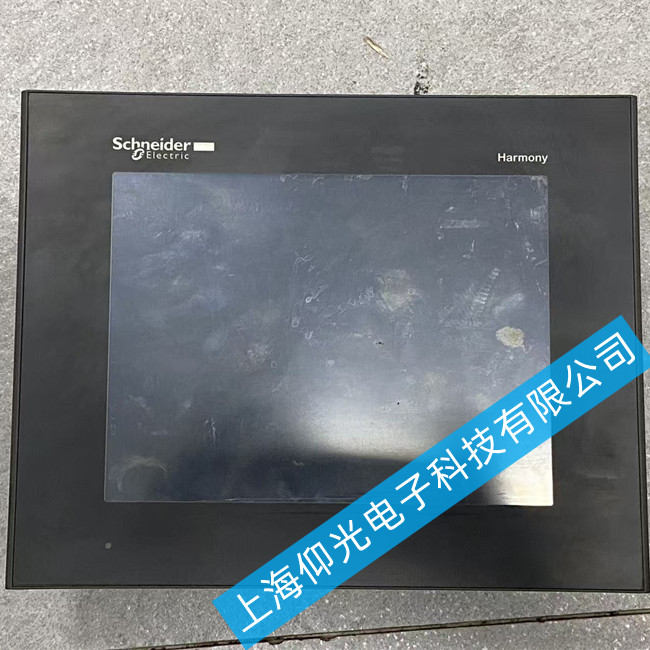

施耐德触摸屏维修HMIGTO4310背光灯不亮故障维修
施耐德触摸屏核心结论与快速判断
现象区分：若上电后电源灯亮但屏幕全黑（无任何图像隐约可见），多为背光系统故障；若有图像但极暗，属背光亮度设置或驱动弱输出；若完全无反应（含电源灯不亮），先查外部供电 。
关键误区：清洁屏幕、校准触摸、检查触控排线无法解决背光不亮问题；电阻屏老化仅导致触摸失效，不影响背光发光 。
高危点：该机型为LED 背光（非老式 CCFL 灯管），故障多集中在背光驱动电路（DC-DC/升压模块） 或 LED 灯条开路，需拆机测电压与通断 。
施耐德触摸屏针对性维修排查步骤（按优先级）
确认供电与指示灯状态

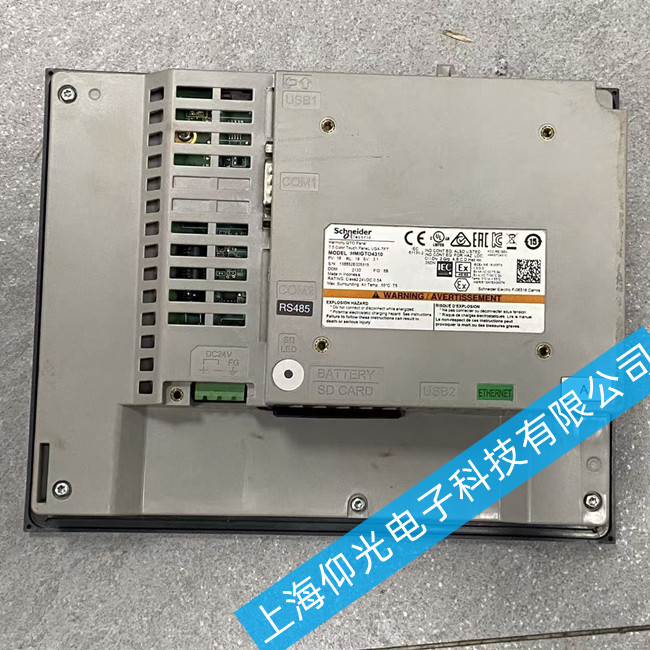

测量输入端子电压是否稳定在 24V DC（允许±10%），排除变频器干扰或线缆压降；若电源指示灯不亮，先查外部电源及内部保险/整流电路 。
观察开机瞬间是否有极短暂亮光后熄灭：若有，多为背光保护电路触发（灯条短路或驱动异常）；若无任何亮光，重点查驱动芯片供电 。
拆机检测背光系统（需断电操作）
打开外壳，找到连接液晶屏的背光供电排线（通常独立于 LVDS 信号线），上电后用万用表/示波器检测背光使能信号（BL-ON）及输出电压（LED 串电压通常高于输入电压）。
若驱动板无输出：检查驱动 IC、升压电感、反馈电阻是否烧毁；若有输出但屏不亮：断开背光排线，单独测试 LED 灯条通断（常见单颗灯珠开路导致整串不亮）。
轻拍/弯折屏边观察是否间歇恢复：若有，存在虚焊或灯条断裂 。
