🔍 第一步：故障现象与初步诊断

• 无显示 / 上电无反应：检查 24V 控制电源、主回路供电是否正常，排查电源接口 X01/X03 是否虚接或烧毁。
• 报警代码（如 ED43、F152 等）：
  • ED43：直流母线欠压 → 检查主电源输入、整流模块、母线电容。
  • F152：初始化失败 → 检查固件、控制板、通讯接口。
  • 过流 / 过载：检查功率模块、电机绕组、电缆是否短路。
• 通讯异常（EtherCAT 灯不亮）：检查 X04/X05 网口、网线、控制器连接，测试 EtherCAT 通讯。
• 编码器故障：检查 X21/X22/X23 编码器接口，排查编码器线缆、电机编码器是否损坏。

🛡️ 第二步：安全与外观检测

1. 断电放电：断电后等待 5 分钟，确保直流母线电压完全释放，避免触电。
2. 外观检查：

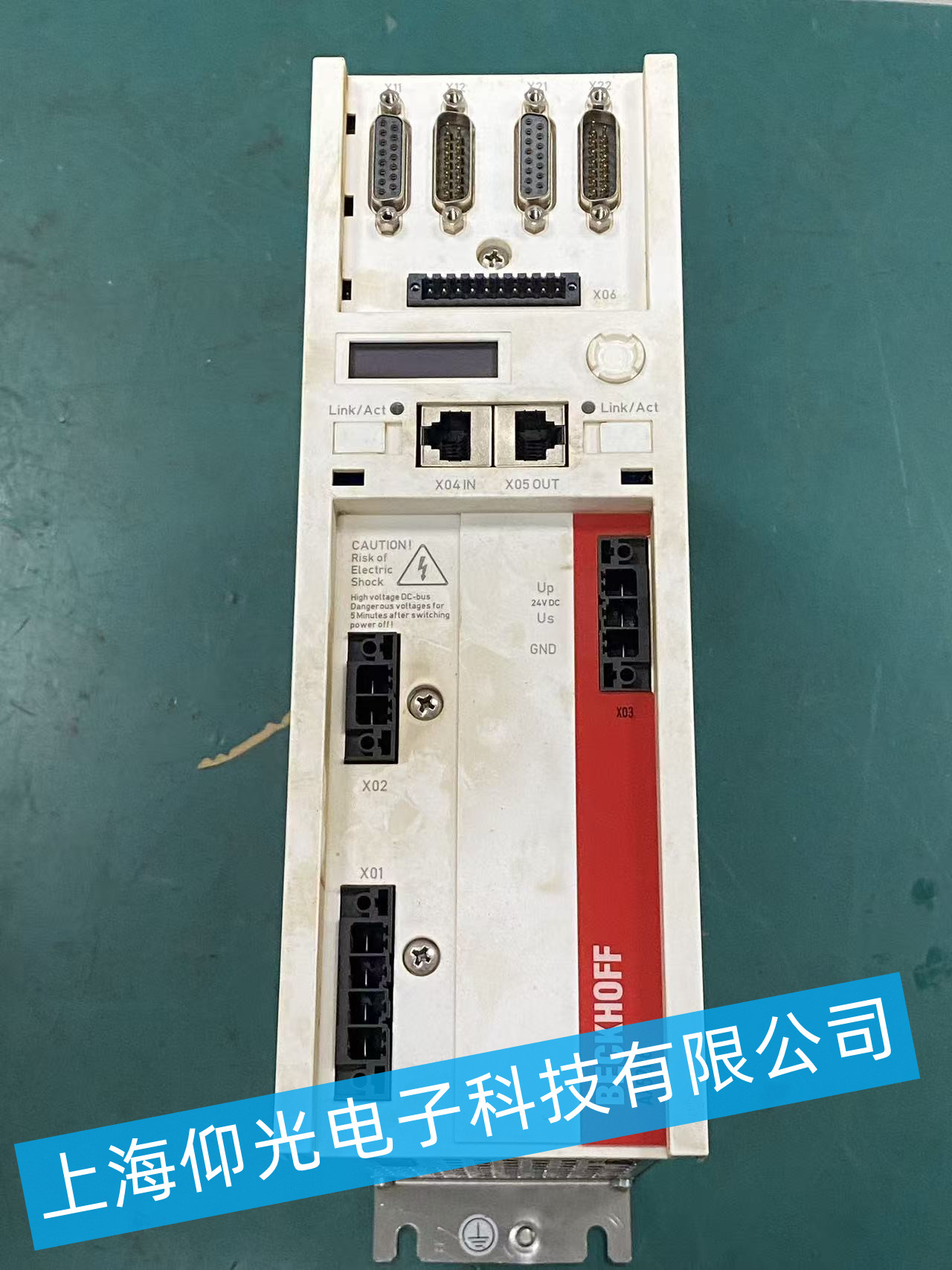

   • 查看接口 X01/X02/X03/X06 是否有烧痕、针脚弯曲、腐蚀。
   • 检查电容是否鼓包、功率模块是否炸裂、电路板是否发黑。
   • 确认风扇是否正常转动，散热片是否积尘过多。

🔧 第三步：分级维修步骤

1. 电源与母线故障维修

• 测量 X01 主电源输入电压是否符合规格（如 400V 级）。
• 检测直流母线电压，若偏低则更换故障整流桥、滤波电容或电源模块。
• 若 24V 控制电源异常，更换 X03 接口或内部电源管理板。

2. 功率模块与驱动故障维修

• 若报过流 / 短路，拆解功率单元，测试 IGBT 模块是否击穿，更换损坏模块。
• 检查驱动板光耦、驱动芯片是否损坏，修复或更换驱动板。

3. 通讯与控制板维修

• 若 EtherCAT 通讯失败，测试网口变压器、PHY 芯片，更换故障网口或控制板。
• 若参数无法保存或程序异常，重新刷入固件，或更换存储芯片 / 控制板。

4. 接口与信号故障维修

• 编码器接口 X21/X22/X23 针脚损坏时，更换接口插座或修复线路。
• 数字量 IO 接口 X06 故障时，排查 IO 板或相关光耦、继电器。

✅ 第四步：维修后测试与验证

1. 空载测试：上电后检查显示是否正常，无报警代码。
2. 通讯测试：连接控制器，验证 EtherCAT 通讯是否正常。
3. 带载测试：连接电机，运行低速 / 高速指令，检查电流、扭矩、位置是否稳定。
4. 老化测试：长时间运行，确认温度、电压、报警状态无异常。

📌 第五步：维修交付与质保

• 提供详细维修报告，记录故障点、更换元件、测试数据。
• 提供3-6 个月质保，质保期内同故障免费返修。
• 若核心模块（如功率板、控制板）损坏严重且维修成本过高，可提供替换模块方案。
