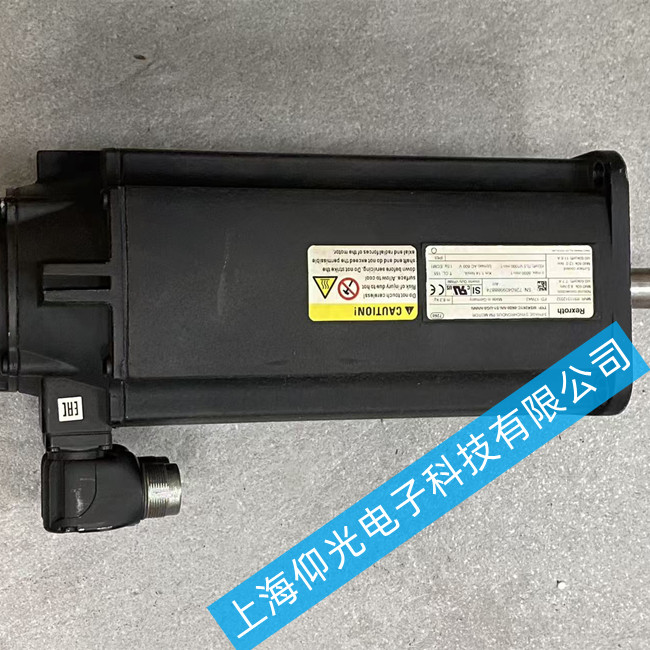

力士乐MS2E03伺服电机示意图
一、故障现象二、故障原因
三、解决办法
四、验证标准
五、结论
一、故障现象
力士乐MS2E03-D0BYN-EMDL1-NNNNS-G1伺服电机上电后，驱动器切换至使能状态的瞬间即报F8022过载故障，电机未执行任何转动指令即触发保护停机。断电状态下手动盘转电机轴，轴处于锁死状态，无法转动。电机本体无明显温升。经外部24V直流电源单独给抱闸供电测试，抱闸通电后电机轴仍无法转动，判定抱闸未正常脱开。
二、故障原因
拆解电机后盖检查抱闸单元，确认故障原因如下：
抱闸衔铁与摩擦片表面存在油污及氧化物，产生黏附力，导致衔铁无法在电磁力作用下与摩擦片分离。
抱闸轴向间隙实测值仅零点零八毫米，严重偏离设计标准值零点二零至零点四零毫米。间隙过小导致衔铁行程不足，即使电磁铁正常吸合，衔铁仍无法完全脱离摩擦片，转子始终处于机械锁止状态。
驱动器使能后向电机绕组输出电流，转子因抱闸未脱开而堵转，定子电流急剧上升，Ixt积分值瞬间超限，触发F8022保护。
三、解决办法
抱闸拆解与清理
切断设备电源，等待至少五分钟使直流母线电容充分放电。拆卸电机后盖，松开抱闸固定螺丝，依次取出压簧和衔铁。用无纺布蘸无水乙醇擦拭衔铁工作面及摩擦片表面，清除油污及氧化物，自然晾干。如有轻微锈蚀，可用八百目以上细砂纸打磨至光亮。严禁使用机油或含油清洗剂。检查压簧有无变形或断裂，弹力不足需更换同规格弹簧。
抱闸间隙调整
将清理后的衔铁装回，暂不锁紧固定螺丝。在衔铁与摩擦片之间插入零点三零毫米塞尺，均匀锁紧固定螺丝，扭矩三至五牛米。锁紧过程中反复抽动塞尺：略有阻力且能抽出为间隙合格；抽不出为间隙偏小，需增加紫铜垫片；无阻力自由滑出为间隙偏大，需减少垫片。最终将轴向间隙稳定在零点二五至零点三五毫米区间。固定螺丝涂抹中强度螺纹紧固胶防松。
抱闸功能验证
装回后盖，用外部二十四伏直流电源给抱闸供电，同时手动盘转电机轴。轴能顺畅转动即为抱闸脱开正常。
供电及时序检查
测量抱闸供电端子电压，须不低于二十三伏。电压不足需排查电源模块容量、线径及继电器触点。抱闸释放指令须与驱动器使能指令同步发出，存在时序延迟须修正PLC程序。
驱动器参数调整
连接IndraWorks调试软件，将抱闸释放延时参数P-0-0684设为八十至一百毫秒，抱闸制动延时P-0-0685设为二百至三百毫秒。参数修改后保存至ROM并重启驱动器。
电机参数自动识别
在IndraWorks中执行电机自动识别功能，使驱动器重新测定定子电阻、电感及换相偏置角并保存。若识别失败，表明电机绕组或编码器存在硬件损伤，需返厂检修。
负载试运行
恢复联轴器连接，先低速正反转试运行，确认无异常后逐步加载，连续运行不少于一小时，观察是否再次触发报警。
四、验证标准
抱闸通二十四伏电源后，手动盘轴转动顺畅无卡滞。
驱动器使能后电机静止状态下，q轴电流不超过额定电流的百分之十。
空载及满载运行均无F8022或F8028报警
满载运行一小时后，电机后盖温度不超过八十五摄氏度。
五、结论
MS2E03系列伺服电机上电即报F8022且转子锁死，根本原因在于抱闸单元间隙失当及摩擦面污染。采用拆解清理、间隙精确重置（零点二五至零点三五毫米）、供电及时序修正、驱动器参数匹配的方法，无需更换硬件即可排除故障。若上述步骤完成后问题依旧，应进一步检测电机绕组对地绝缘及编码器反馈信号。
