鲍米勒（Baumüller）BM4423-ST0 伺服驱动器维修方案

第一步：故障信息采集与初步诊断

1. 外观检查
   • 检查设备外壳、接口是否有物理损伤、烧痕、腐蚀或进水痕迹。

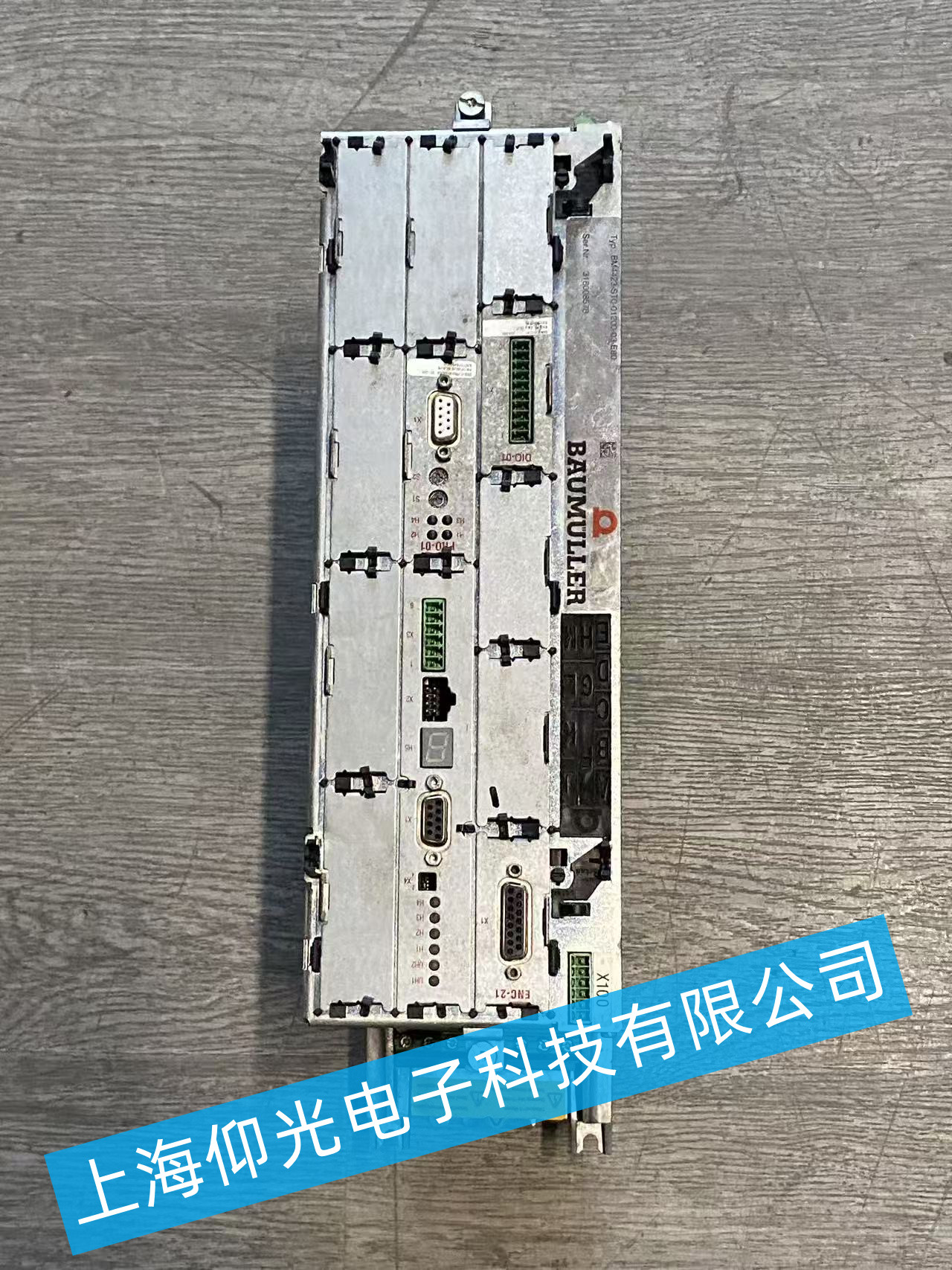

   • 查看数码管显示的故障代码（图中显示为 “9”，需结合手册确认具体含义）。
   • 检查各模块插槽、接线端子是否松动，风扇是否积尘或停转。
2. 上电前安全检查
   • 断开主电源，测量直流母线电容是否存在短路或严重漏电。
   • 检查电源输入、电机输出、编码器接口等接线是否正确，有无虚接或短路。
   • 确认外部急停、限位等安全信号回路是否正常。
3. 上电测试
   • 逐步施加控制电压，观察指示灯状态：
     • 电源灯不亮：检查控制电源回路、保险丝或电源模块。
     • 故障灯常亮 / 闪烁：记录数码管代码，对照手册定位故障模块。
     • 通讯灯不闪烁：检查 X100 通讯接口、网线或参数设置。

第二步：常见故障分类与处理

1. 电源类故障

• 表现：无显示、上电跳闸、母线电压异常。
• 处理：
  1. 更换损坏的输入保险丝、电源模块。
  2. 检测整流桥、IGBT 功率模块是否击穿，必要时更换。
  3. 更换鼓包、漏液的直流母线电容。

2. 通讯 / 接口类故障

• 表现：无法与上位机通讯、编码器报错、数字输入输出异常。
• 处理：
  1. 检查 X100 通讯接口、END-21 编码器接口的针脚是否弯曲或氧化，清洁或更换接口。
  2. 重新插拔通讯线缆，测试网线通断，确认 IP 地址与参数设置匹配。
  3. 测量 DI/DO 接口电平，排查外部传感器或执行器故障。

3. 驱动 / 控制类故障

• 表现：报过流、过载、过热、位置偏差过大等代码，电机抖动或无法启动。
• 处理：
  1. 断开电机负载，单独测试驱动器，判断是驱动器还是电机 / 机械故障。
  2. 检查 IGBT 模块、驱动板是否烧毁，更换故障功率板。
  3. 重新校准编码器零点，恢复出厂参数后逐步优化增益设置。
  4. 清理散热风扇与散热片，确保散热风道通畅，解决过热问题。

4. 模块类故障

• 表现：特定功能模块失效（如轴控制、IO 模块），数码管显示对应模块故障代码。
• 处理：
  1. 采用替换法，将疑似故障模块与同型号设备的正常模块对调，定位故障模块。
  2. 更换故障的控制板、IO 板或通讯模块，重新配置参数。

第三步：维修流程与质量验证

1. 拆解与清洁
   • 防静电操作，依次拆卸各模块，用无水酒精清洁电路板与接口。
   • 检查电路板是否有虚焊、裂纹或元件烧毁痕迹。
2. 元件级维修
   • 更换损坏的功率元件（IGBT、二极管）、驱动 IC、接口芯片或电解电容。
   • 对烧毁的电路板进行飞线或补焊，修复线路断点。
3. 功能测试
   • 维修后空载上电，测试各接口通讯、指示灯状态与故障代码是否消除。
   • 连接电机进行带载测试，验证转速、扭矩控制精度与稳定性。
   • 连续运行 24 小时，确认无过热、无报警，确保设备可靠。

 第四步：维修后交付与质保

• 出具维修报告，记录故障现象、更换元件、测试参数与结果。
• 提供质保期（通常为 3-6 个月），质保期内同一故障免费返修。
• 提供技术支持，协助客户恢复设备参数与生产运行。

• 鲍米勒 BM44 系列为模块化设计，故障定位时优先采用模块替换法，可大幅缩短维修时间。
• 若数码管显示特定代码（如 081、20、2726 等），需对照代码手册精准定位故障点。
• 强烈建议在专业防静电环境下操作，避免静电击穿敏感电子元件。
