GEA分油机控制面板维修0005-4050-430黑屏故障维修

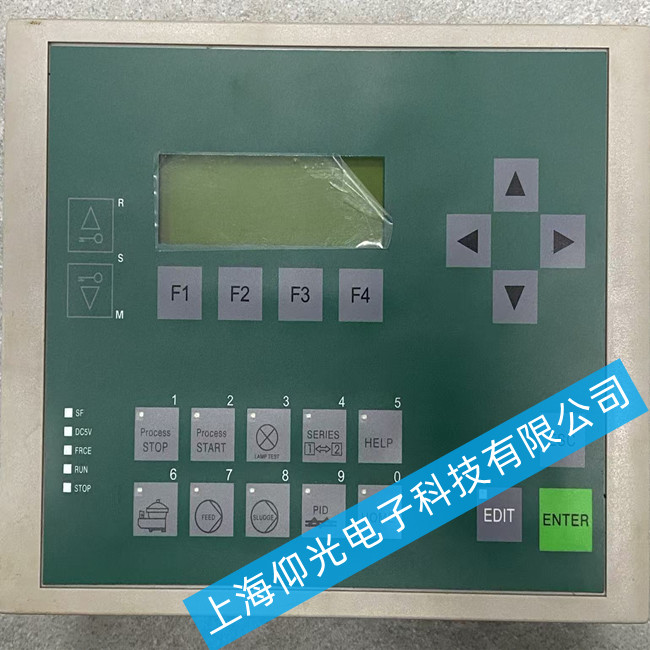

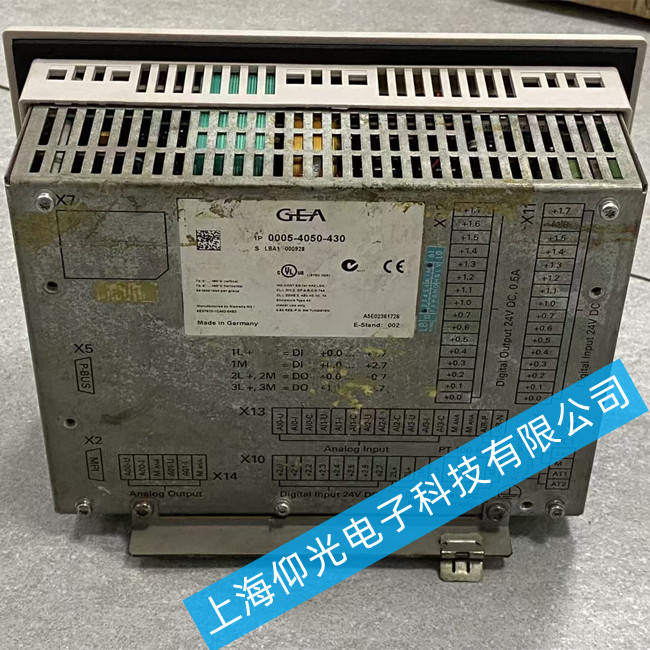

GEA 分油机控制器（型号 0005-4050-430，对应西门子 SIMATIC C7-613 集成单元）黑屏故障核心多为背光/电源板损坏或内部排线松动，需优先排查供电电压与背光信号，而非直接更换整机 。
故障核心判断与快速自检
现象区分：上电后屏幕全黑，但用强光手电斜射屏幕隐约可见图像/菜单，说明液晶驱动正常，仅背光系统（高压板/灯管/LED 驱动）失效；若完全无图像且无指示灯反应，多为电源模块无输出或主板死机。
关键电压标准：该控制器通常由本安电源供电，输入工作电压需稳定在DC 24V（允许波动范围±5%），若测量输入端低于DC 11.6V或无电压，故障点在外部电源或保险丝 。
环境因素：机舱高温高湿易导致电容鼓包、接插件氧化，重点检查电源板滤波电容及屏幕排线接口 。
维修排查步骤（按顺序执行）
断电测源：断开电源，万用表测量控制器输入端子电压；若电压异常，检查外部 24V 电源模块及线路保险丝；若电压正常，进行下一步。
背光测试：通电状态下，用强光照射屏幕中心，观察是否有微弱显示内容。若有，确认为背光驱动板或灯条故障，需拆机更换背光组件或高压板 。
接口重连：拆机检查液晶模组与主板连接的排线（FFC/FPC）是否松动、氧化或断裂，重新插拔并固定锁扣，排除接触不良 。
主板诊断：若上述正常仍黑屏，检查主板电源电路（开关管、DC-DC 芯片）及复位信号；部分情况需专业设备重写屏参或补焊主控芯片 。
数据保护：维修前务必通过编程口备份 PLC 程序及 HMI 组态数据（该型号含 MMC 卡存储），防止断电导致程序丢失 。
维修决策建议
自行处理局限：若涉及主板芯片级维修（BGA 植球、IC 更换）或液晶屏物理破损，现场无法修复，需送修专业工控实验室 。
备件替代：该型号为西门子 SIMATIC C7-613 集成系统（含 CPU+HMI），若主板损坏，通常建议整体更换控制单元或寻找同型号二手良品移植程序，单修主板成本效益较低 。
GEA触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
