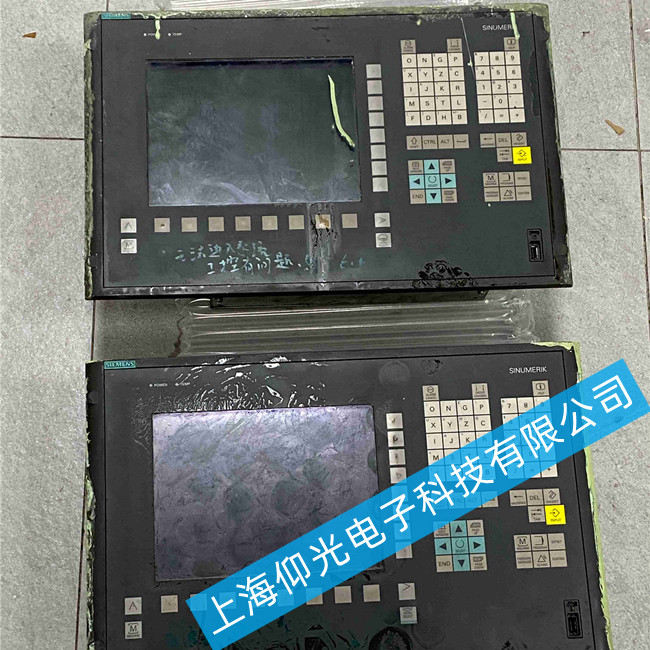

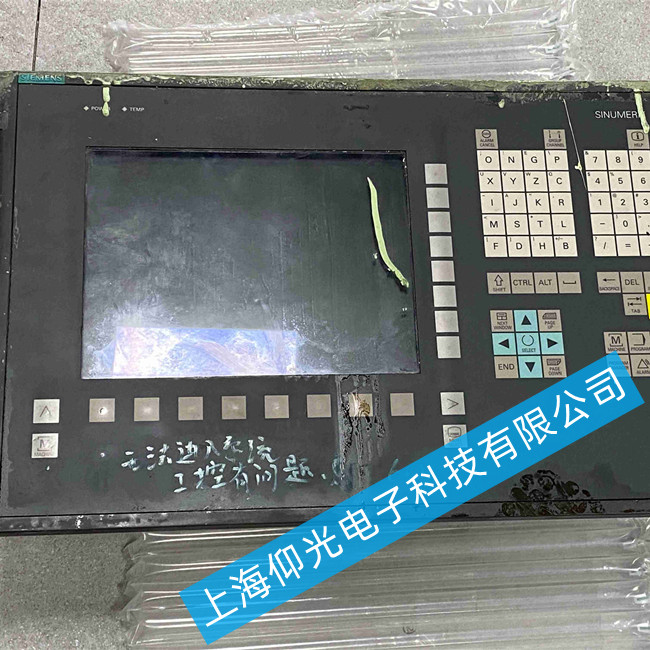

西门子系统显示屏维修6FC5203-0AF00-0AA1暗屏故障维修方法
西门子系统屏（含数控操作面板 HMI 与触摸屏）常见故障核心为‌供电不稳致黑屏/花屏、排线接触不良致显示错乱、背光/液晶老化致无显示或暗屏、系统数据/固件损坏致无法启动‌。‌‌
核心故障现象与成因
‌黑屏/无显示‌：24V 电源异常（占比最高）、背光模块损坏（有图像无光）、主板供电电路故障、BIOS 电池耗尽导致自检卡死 。
‌花屏/乱码/内容错乱‌：电源纹波过大、LVDS 排线氧化松动、电磁干扰（变频器邻近布线）、显示驱动芯片或显存电容老化 。
‌闪屏/间歇性熄灭‌：供电端子虚接、滤波电容失效、排线微断导致信号断续、接地不良引发基准电位漂移 。
‌开机卡死/进不去系统‌：存储介质（CF 卡/硬盘）坏道、系统文件损坏、外设冲突（USB/通讯模块短路）、固件版本不兼容 。
‌触摸失灵但显示正常‌：触摸面板物理损伤、触摸控制器通讯中断、驱动程序冲突或校准数据丢失 。‌‌
快速排查与处理逻辑
‌先测电源‌：万用表带载测量 DC 24V 是否稳定在 21.6V-26.4V，排查开关电源老化、端子氧化及共线压降；单独供电测试可快速锁定电源问题 。
‌再查线路‌：重新插拔并清洁显示排线金手指，检查是否有弯折断裂、针脚氧化；外接显示器测试可区分屏体故障与主板/显卡故障 。
‌后验存储与软件‌：移除 SD/CF 卡测试启动，检查后备电池电压；尝试强制进入恢复模式重置参数或刷写固件（需专用工具如 ProSave/TIA Portal）。
‌环境干扰排查‌：确认强弱电分离布线，加装磁环/滤波器，检查机柜散热与接地系统（零地分离）。‌‌
关键注意事项
‌严禁带电插拔‌：操作前必须断电并等待电容放电（10-15 分钟），防止击穿精密芯片 。
‌数据备份优先‌：任何初始化或固件刷写前，务必通过专用接口备份机床参数与加工程序 。
‌区分“假黑屏”‌：强光斜照屏幕若可见隐约图像，多为背光高压条或灯管故障，非主板损坏 。
‌原厂配件匹配‌：更换电源模块、电池或存储卡时需选用原厂规格，避免兼容性问题引发二次故障 。
专业维修支持‌

上海仰光电子等服务商可承接该型号的芯片级维修，无需更换整机，大幅降低维修成本。‌‌

西门子系统触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
