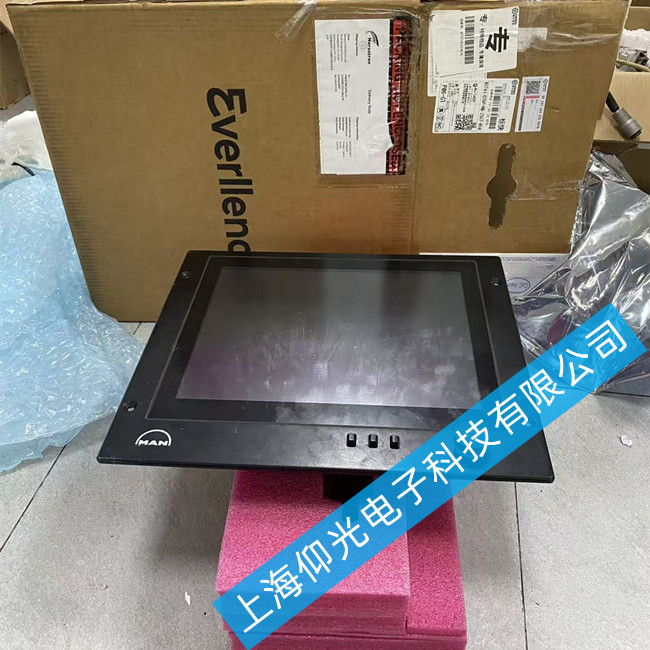

MAN触摸屏维修EC-MOP R-1884273-2黑屏故障维修方法
一、初步现象判别
面板电源指示灯不亮 + 黑屏 → 优先查外部24V供电、电源端子、机内保险丝、电源输入电路。
指示灯亮/有蜂鸣声但屏幕全黑（无背光） → 背光驱动/LED灯条/高压板或逆变器故障。
背光亮但看不到任何画面/LOGO → LVDS屏线松动氧化、主板未输出信号或液晶屏/驱动板损坏。
用手电斜照屏幕可见暗淡图像 → 背光电路故障，液晶屏本身正常。
二、分步排查与维修方法

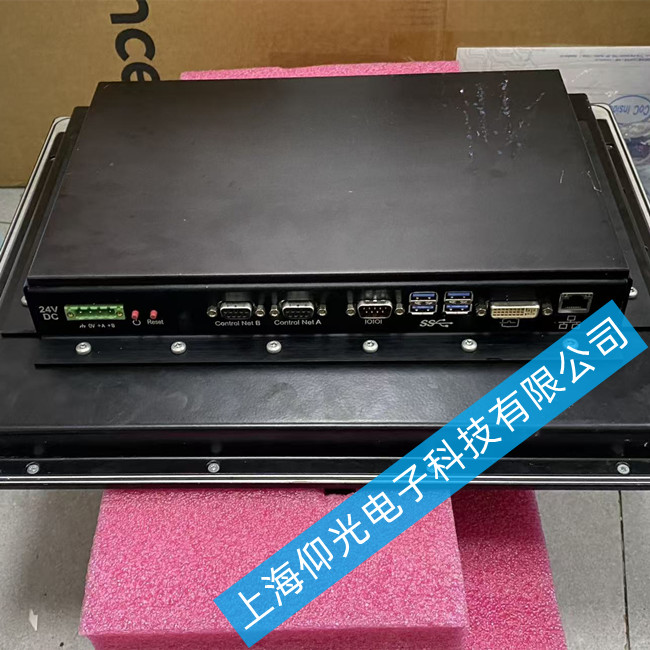

1. 检查外部 DC 24V 供电（最常见原因）
确认设备由DC 24V（允许范围约21.6～26.4V）供电，而非AC 220V接错。
用万用表测电源端子电压，若无输出或电压严重偏低/波动大，先更换同规格工业开关电源测试。
检查供电断路器是否跳闸、端子是否松动氧化，船舶环境特别注意发电机电压波动可能击穿电源模块
若曾遭遇过压/雷击浪涌，机内输入滤波或保险可能已烧断。
2. 检查机内保险与电源电路
断电开盖，找到主板输入侧玻璃/陶瓷保险丝，用万用表测通断，熔断则更换同规格保险（注意查明短路原因）。
目检主板输入端有无烧黑痕迹、滤波电容鼓包漏液。
若外部24V正常但主板无5V/3.3V等二次电压，多为电源管理芯片或输入整流电路损坏，需更换电源板或送修。
3. 背光/无背光区分测试
在暗处上电，仔细观察屏幕——若隐约有暗淡菜单/字符，用强光手电斜照确认，说明LCD正常，故障在背光LED灯条或背光驱动电路（高压板/恒流源），可尝试更换背光板或灯条。

若背光灯完全不亮且指示灯也不亮→回到供电排查；背光亮但无任何画面→继续查屏线与主板。

MAN触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
