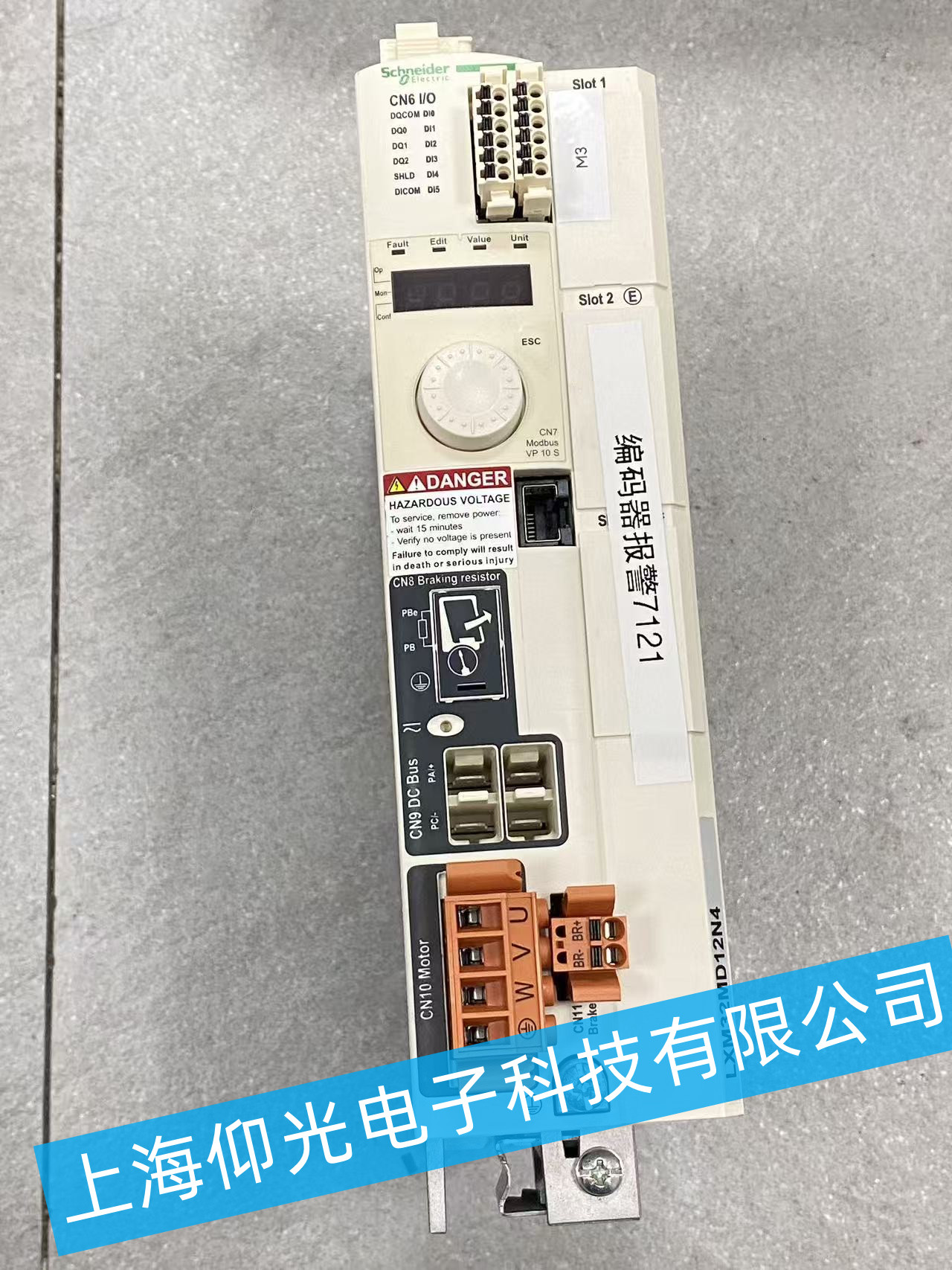

施耐德 LXM32 系列伺服驱动器（编码器报警 维修方案）

一、故障现象

• 驱动器无法正常启动或运行中突然停机
• 面板显示编码器相关故障码
• 电机定位不准、抖动或无法响应控制指令
• 可能伴随伺服电机过热、异响等伴随现象

二、故障原因分析

1. 编码器硬件故障
   • 编码器本体损坏（如内部码盘碎裂、光敏元件老化）
   • 编码器轴承磨损、磁环脱落或信号采集电路故障
   • 编码器与电机轴连接松动、打滑，导致信号丢失
2. 编码器线缆 / 接口故障
   • 编码器线缆破损、短路或断路
   • 线缆接头（驱动器侧 / 电机侧）针脚氧化、松动或虚焊
   • 屏蔽层接地不良，导致信号受电磁干扰
3. 驱动器接口 / 电路故障
   • 驱动器编码器接口（CN 接口）针脚变形、损坏
   • 驱动器内部编码器信号处理电路、差分接收芯片故障
   • 驱动器参数配置错误（如编码器类型、分辨率、方向设置不匹配）
4. 机械与环境因素
   • 电机负载过大、振动剧烈，导致编码器信号异常
   • 环境温度过高、粉尘或油污侵入编码器内部
   • 电机与负载连接偏心，造成编码器轴承受力不均

三、维修流程

1. 初步排查与参数核对
   • 断电后检查驱动器编码器接口、电机侧编码器接头是否松动、破损
   • 上电进入驱动器参数界面，核对编码器类型、分辨率、通讯协议等参数是否与电机匹配
   • 尝试重置报警，若报警立即复现，可判断为硬件或线路问题
2. 线缆与接口检测
   • 使用万用表测量编码器线缆各针脚通断，排查短路 / 断路问题
   • 检查线缆屏蔽层是否可靠接地，接口针脚是否有氧化、弯曲
   • 更换已知完好的编码器线缆进行交叉测试，判断是否为线缆故障
3. 编码器与电机检测
   • 拆卸电机端编码器，检查码盘是否碎裂、磁环是否脱落
   • 使用示波器测量编码器输出信号（A/B/Z 相），判断信号是否正常
   • 若条件允许，将编码器更换至同型号电机上测试，确认编码器是否损坏
4. 驱动器电路检测
   • 断电后拆解驱动器外壳，检查编码器接口电路是否有烧痕、元件鼓包
   • 测量编码器信号处理芯片、差分接收芯片的供电与信号输出是否正常
   • 若芯片损坏，进行芯片级维修或更换对应接口板
5. 修复后测试
   • 重新连接编码器与线缆，上电测试报警是否消除
   • 空载运行电机，测试定位精度、转速稳定性
   • 带负载运行，模拟现场工况，确认设备长时间稳定运行无报警

四、维修注意事项

• 维修前务必断电并等待 15 分钟，确保驱动器内部电容放电完毕，避免触电风险
• 操作时佩戴防静电手环，防止静电损坏编码器或驱动器芯片
• 拆卸编码器时注意标记安装位置与方向，避免重装后相位偏差
• 若编码器或驱动器核心电路损坏，建议更换原厂配件以保障稳定性
• 维修后出具检测报告，注明故障原因、更换部件及测试结果

五、费用参考（仅供参考）

• 检测费：用于故障定位与初步诊断
• 配件费：编码器线缆、编码器本体、驱动器接口芯片 / 板等费用差异较大
• 人工费：包含拆机、检测、焊接、调试与老化测试的工时
• 最终费用以实际检测出的故障点为准
