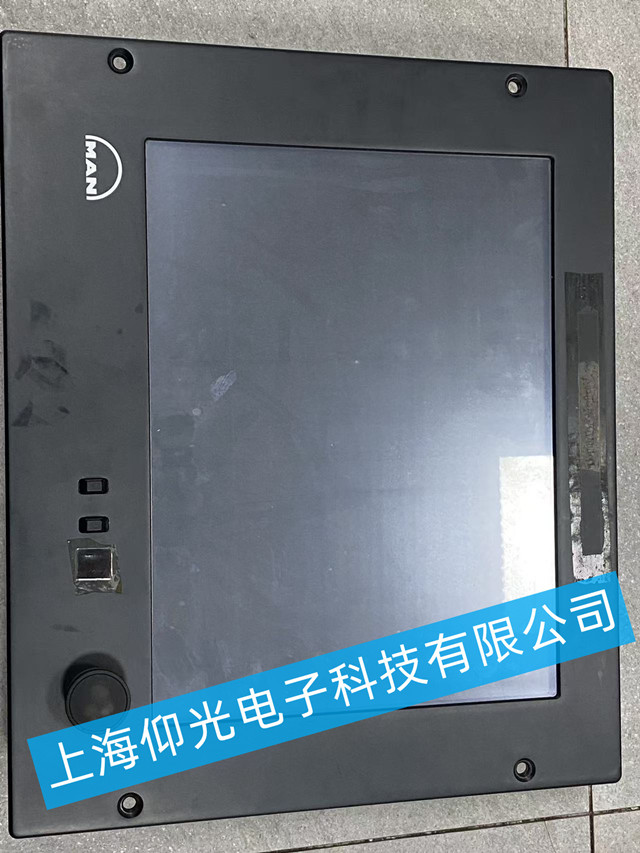

MAN 工业触摸屏维修方案

一、故障现象初步判断

• 上电后无背光、完全黑屏
• 背光亮但无任何画面、logo 或操作界面
• 触摸功能失效、左侧按键 / 旋钮无响应
• 接口通讯异常，无法与设备 / PLC 连接
• 开机后反复重启、死机或花屏

二、维修步骤与诊断流程

1. 外观与供电检查
   • 先确认供电：检查 DC 24V 或 AC 220V 电源是否正常，电压波动是否在允许范围，电源线 / 端子是否虚接、针脚氧化。
   • 查看机身是否有进水、磕碰、烧痕或鼓包电容，重点观察网口、串口、USB 等接口是否针脚弯曲、短路或腐蚀。
   • 检查左侧旋钮、按键及开关是否物理损坏，是否存在卡滞或断路。
2. 核心硬件故障排查
   • 显示 / 背光故障：若背光正常但无画面，优先排查液晶屏驱动板、主控 CPU 或 Flash 存储芯片；若背光不亮，检查背光驱动电路、LED 灯条或高压板是否损坏。
   • 主板电路故障：使用万用表检测电源输入回路、稳压芯片、滤波电容是否短路 / 断路；重点排查 CPU 周边的复位电路、时钟电路及内存颗粒是否异常。
   • 触摸 / 操作部件故障：若显示正常但触摸 / 按键失效，拆开外屏检测触摸排线是否断裂、触摸控制器芯片是否烧毁，同时检查旋钮、按键的微动开关是否损坏。
   • 接口电路故障：若通讯异常，检测网口 / 串口的物理连接，排查接口芯片（如以太网 PHY、串口收发芯片）是否短路或烧毁。
3. 软件与系统层面排查
   • 尝试通过机身隐藏的复位按钮或断电重启，排除程序卡死问题。
   • 若复位无效，使用 MAN / 北尔专用工具（如 iX Developer）进行系统恢复：连接电脑，重新灌录 OS 镜像，修复系统文件损坏或固件丢失问题。
   • 检查应用程序是否兼容当前固件版本，必要时重新下载 HMI 项目程序。
4. 通讯与兼容性测试
   • 若屏幕能显示但无法与设备通讯，更换网线 / 通讯线，测试端口通断；重新配置 IP 地址、波特率等通讯参数。
   • 排查设备端的通讯协议设置，确保与触摸屏参数一致。

三、常见故障维修方案

• 黑屏 / 无画面：
  1. 先检测供电回路，修复虚接或短路问题；
  2. 若供电正常，更换液晶屏驱动板或背光组件；
  3. 若仍无效，检测主控 CPU 及周边电路，更换故障芯片；
  4. 最后尝试重刷系统固件，排除软件问题。
• 触摸 / 按键失灵：
  1. 拆开外屏，重新插拔触摸排线，清理接口氧化层；
  2. 若排线正常，更换触摸控制芯片或整个触摸外屏；
  3. 检查旋钮、按键的微动开关，更换损坏部件。
• 通讯故障：
  1. 更换通讯线缆，测试网口 / 串口通断；
  2. 更换接口芯片，重新配置通讯参数；
  3. 排查设备端协议设置，确保匹配。
• 花屏 / 重启死机：
  1. 检测内存颗粒、Flash 芯片是否虚焊或损坏，进行补焊或更换；
  2. 重刷系统固件，修复程序损坏问题。

四、维修后测试与交付

1. 上电测试：验证屏幕显示、触摸 / 按键功能、通讯连接是否正常，连续运行 24 小时无异常。
2. 功能验证：测试所有按键、旋钮、接口及报警弹窗，确保与原设备功能一致。
3. 清洁与包装：清理机身灰尘、指纹，做好防静电保护后交付客户。
