一、ABB变频器报1007故障点识别

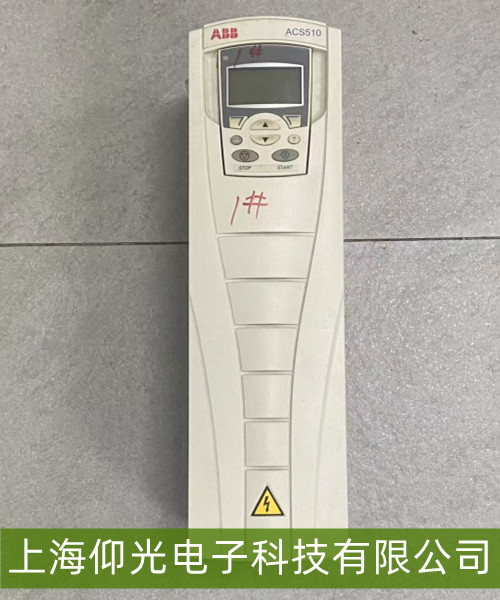

ABB ACS510、ACS550、ACS800 系列变频器 1007 故障代码，全称 PAR FBUSMISSING，释义为总线参数配置不匹配、通讯缺失报错。变频器上电自检时校验控制源与通讯参数，参数逻辑矛盾直接弹出 1007 告警，设备无法启动运行。故障分为两种场景：新机调试上电立刻报错，多为参数设置逻辑冲突；设备改程序、更换通讯板后间歇告警，多为通讯卡接触不良、参数未同步保存。
故障集中三大点位：变频器总线通讯板、控制参数组、主控板通讯检测回路。该故障属于软件参数类告警，极少直接损坏功率硬件，但持续报错会导致设备停机停产，不可反复盲目修改参数。
二、故障根源拆解
控制源与通讯协议参数不匹配
设备将外部命令源参数 1001 设置为通讯控制（数值 10），但通讯协议选择参数 9802 保持默认 0（未启用总线协议），两者逻辑冲突，直接触发 1007 报警。部分现场混用面板、端子、总线多模式控制，参数未统一切换，保存后重启立刻报错。
通讯硬件与接线异常
加装 Profibus、Modbus 总线卡后，通讯板插槽松动、针脚氧化，主控识别不到总线模块；总线通讯线缆短路、终端电阻缺失，通讯回路异常，参数校验失败；控制柜震动造成通讯排线虚接，断电重启后偶发告警。
参数拷贝、恢复出厂引发紊乱
整机恢复出厂设置后，旧程序总线参数未同步清空；多台设备拷贝参数时，将带总线控制的参数导入无通讯卡机型；参数锁未解锁直接修改总线参数，设置无法保存，每次上电校验报错。
三、分层维修实操方案
（一）参数逻辑修正，快速消除告警
解锁参数修改权限，核对核心两组参数。若无需总线控制，将 1001 外部命令改回端子 / 面板模式；若要总线运行，把 9802 对应通讯协议（Modbus/Profibus）开启，两组参数逻辑保持统一，保存参数断电重启测试。拷贝参数设备需单独清空总线相关参数，避免跨机型参数冲突。
（二）总线通讯硬件接线排查
断电放电后拆下变频器盖板，拔出总线通讯卡，擦拭插槽针脚重新插紧固定；检查总线屏蔽线缆有无破皮、短路，两端加装匹配终端电阻；强弱电分开布线，减少电磁干扰造成的通讯识别异常；通讯卡损坏直接更换同型号总线模块。
（三）主控板通讯电路深度检修
调整参数、更换通讯板依旧报 1007，判定主控板通讯检测电路故障。拆机检查通讯插槽焊盘，补焊脱焊点位；测量主板通讯供电电压，更换老化滤波电容；使用调试软件 DriveWindow 读取参数校验日志，修复内部参数存储异常；维修完成后重新下载适配参数，空载上电半小时无告警再接入生产线。
