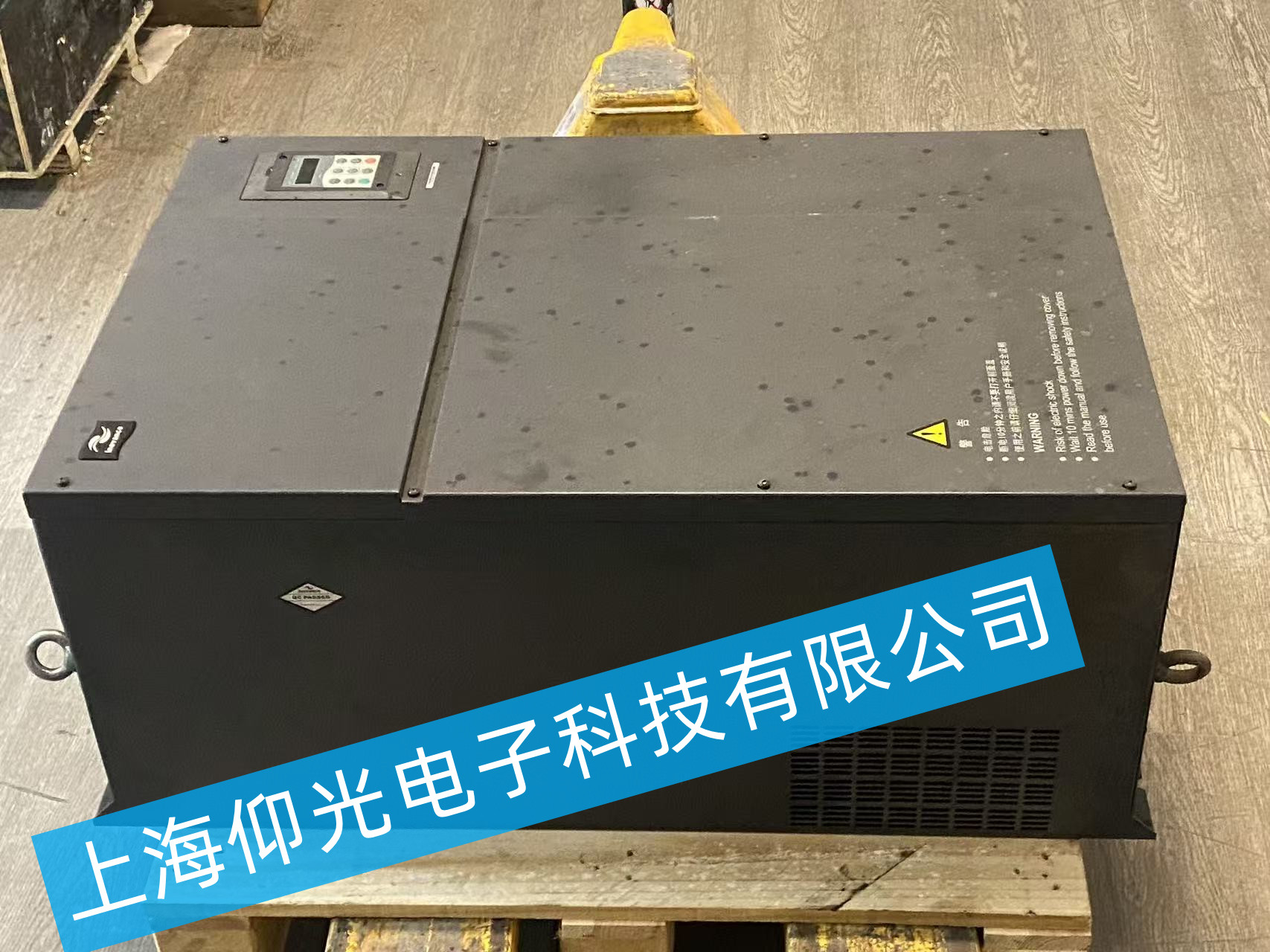

汇川大功率变频器维修方案

一、故障诊断流程

1. 外观与上电前检测
   • 先检查设备外观：有无电容鼓包、烧痕、端子腐蚀、风扇损坏、模块炸裂等物理损伤，重点查看主回路端子、散热片与控制板接口。
   • 断电后静置 10 分钟以上（等待直流母线完全放电），用万用表测量整流桥、IGBT 模块、直流母线电容是否击穿 / 短路，确认无短路隐患后再上电。
   • 上电后观察面板状态：记录故障代码（如 OV、OC、OL、LU、OH、CE 等）、指示灯状态、按键与显示是否正常。
2. 功能与信号测试
   • 测试数字量输入 / 输出、模拟量输入 / 输出、RS485/Profinet 等通讯接口信号是否正常，排查接线松动或接口故障。
   • 空载运行测试：检查输出三相电压、电流是否平衡，有无异响、过热、抖动现象。
   • 带载测试：逐步加载至额定负载，观察是否出现过流、过载、失速、通讯中断等保护动作，确认故障复现规律。

二、常见故障及维修措施

1. 无显示 / 上电无反应
   • 排查：开关电源损坏、控制板供电故障、面板排线接触不良、输入快熔熔断、接触器未吸合。
   • 维修：更换损坏的开关电源模块 / 快熔管；重新插拔面板排线并加固；修复控制板电源回路（如滤波电容、稳压 IC、PFC 电路）；检查主接触器线圈与触点。
2. 过流 / 过载保护（OC/OL）
   • 排查：IGBT 模块损坏、驱动光耦 / 驱动板故障、电机 / 负载短路、电流检测电路异常、参数设置不当（过载保护阈值过低、加减速时间过短）。
   • 维修：更换故障 IGBT 模块及对应驱动板 / 光耦；清理驱动板积尘与腐蚀；检查电机绝缘与负载卡滞；重新整定电机额定参数与电流保护值。
3. 过压 / 欠压保护（OV/LU）
   • 排查：直流母线电容老化、制动单元 / 电阻故障、电网电压波动、减速时间过短、电压检测电路偏移、预充电回路故障。
   • 维修：更换鼓包 / 容量衰减的母线电容；检修制动回路（更换制动电阻或驱动板）；调整加减速时间；校准电压检测电路参数；修复预充电电阻与接触器。
4. 通讯 / 按键失灵
   • 排查：RS485/Profinet 接口电路损坏、通讯线接触不良、面板按键老化、控制板 MCU / 通讯芯片故障。
   • 维修：更换通讯接口芯片（如 MAX485、以太网 PHY）；重新压接接线端子并做屏蔽处理；清洁或更换故障按键面板；必要时更换控制板或通讯模块。
5. 过热保护（OH）
   • 排查：散热风扇损坏、风道堵塞、温度传感器失效、散热片与 IGBT 接触不良、导热硅脂干涸。
   • 维修：更换故障风扇；清理风道灰尘与杂物；校准或更换温度传感器；重新涂抹导热硅脂并紧固散热片螺丝。
6. 输出不平衡 / 缺相
   • 排查：某相 IGBT 模块损坏、驱动电路故障、输出端子松动、电机绕组故障。
   • 维修：更换损坏的 IGBT 模块与驱动电路；紧固输出端子；检测并修复电机绕组故障。

三、维修步骤

1. 拆机与清洁
   • 断电后静置 10 分钟以上，确认母线电压放完后，拆解外壳、盖板与功率模块。
   • 用无水酒精 + 压缩空气清洁电路板、散热片、风道，去除灰尘与油污，重点清洁功率模块、控制板与接线端子。
2. 故障定位与元件更换
   • 针对诊断出的故障点，更换损坏的功率模块、电解电容、驱动 IC、接口芯片、风扇等元件。
   • 焊接时采用防静电措施（如佩戴防静电手环、使用防静电烙铁），避免静电击穿敏感元器件。
   • 更换 IGBT 模块后，需同步检查驱动电路，确保驱动波形正常、负压充足。
3. 参数恢复与调试
   • 恢复出厂参数或导入备份参数，重新设置电机额定参数、加减速时间、保护阈值、通讯参数等。
   • 空载试运行 30 分钟，确认输出电压、电流稳定，无异常报警；再带载试运行，逐步提升至额定负载，观察运行状态。
4. 老化
   • 整机连续满载运行 2~4 小时，监测温度、电压、电流、噪音等指标，确认无过热、无报警、运行平稳。
