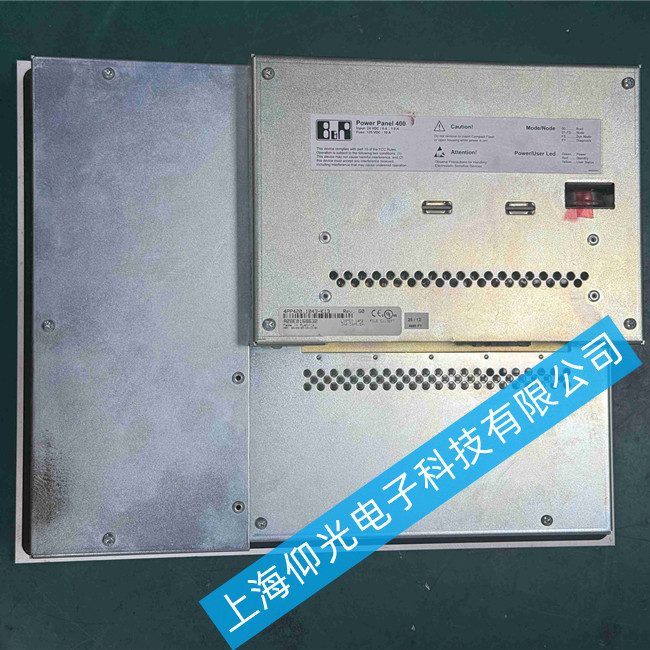

贝加莱触摸屏维修4PP420.1043-K13通讯失败等故障维修方法
一、先做外观与基础检查
供电确认：测量 24V DC 输入端电压是否在 22.8～25.2V 正常范围，电压偏低或纹波过大会导致内部通讯 PHY 芯片工作异常。
状态 LED 解读（参考 4PP420 系列面板）：
绿色 STATUS/READY LED：常亮＝正常运行；闪烁/红色＝系统或通讯故障（可对照手册错误码）。
绿色 ACT + 橙色 LNK（以太网口）：LNK 亮＝物理链路接通；ACT 闪烁＝有数据收发。LNK 不亮基本是线缆或接口问题。
观察现象：屏幕是否能正常启动显示项目画面？若能显示但无数据刷新，多为通讯参数或协议问题；若反复报"Communication Error"或画面卡死，需深入排查。
二、物理连接与线缆排查（最常见原因）
接口与插头：检查背后 IF 接口（以太网 RJ45 或 RS 串口）针脚是否弯曲/氧化，屏蔽层螺丝是否拧紧。重新插拔并清洁氧化层。
线缆测试：
以太网线用测线仪确认 1-2-3-6 线对通断，推荐用双屏蔽 Cat5e/Cat6 工业以太网缆。
串口/CANopen 线用万用表测 A/B 或 TX/RX 通断，RS485 末端需加 120Ω 终端电阻。

走线与干扰：通讯线须与变频器、动力线分开敷设（间距 >20cm 或穿金属管），屏蔽层单端良好接地（接地电阻 <0.5Ω），排除 EMI 引起的丢包和断连。

贝加莱触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
