Easy-Laser D75 激光对中仪维修方案

一、故障初步诊断

1. 外观与功能检查
   • 检查设备外壳、法兰盘是否有变形、磕碰或密封破损，确认防水胶圈是否老化。
   • 按压 ON/OFF 按键，测试按键手感与响应是否正常，有无卡滞或无反应。
   • 观察校准有效期（图中显示至 2026 年），若超期需同步完成校准。

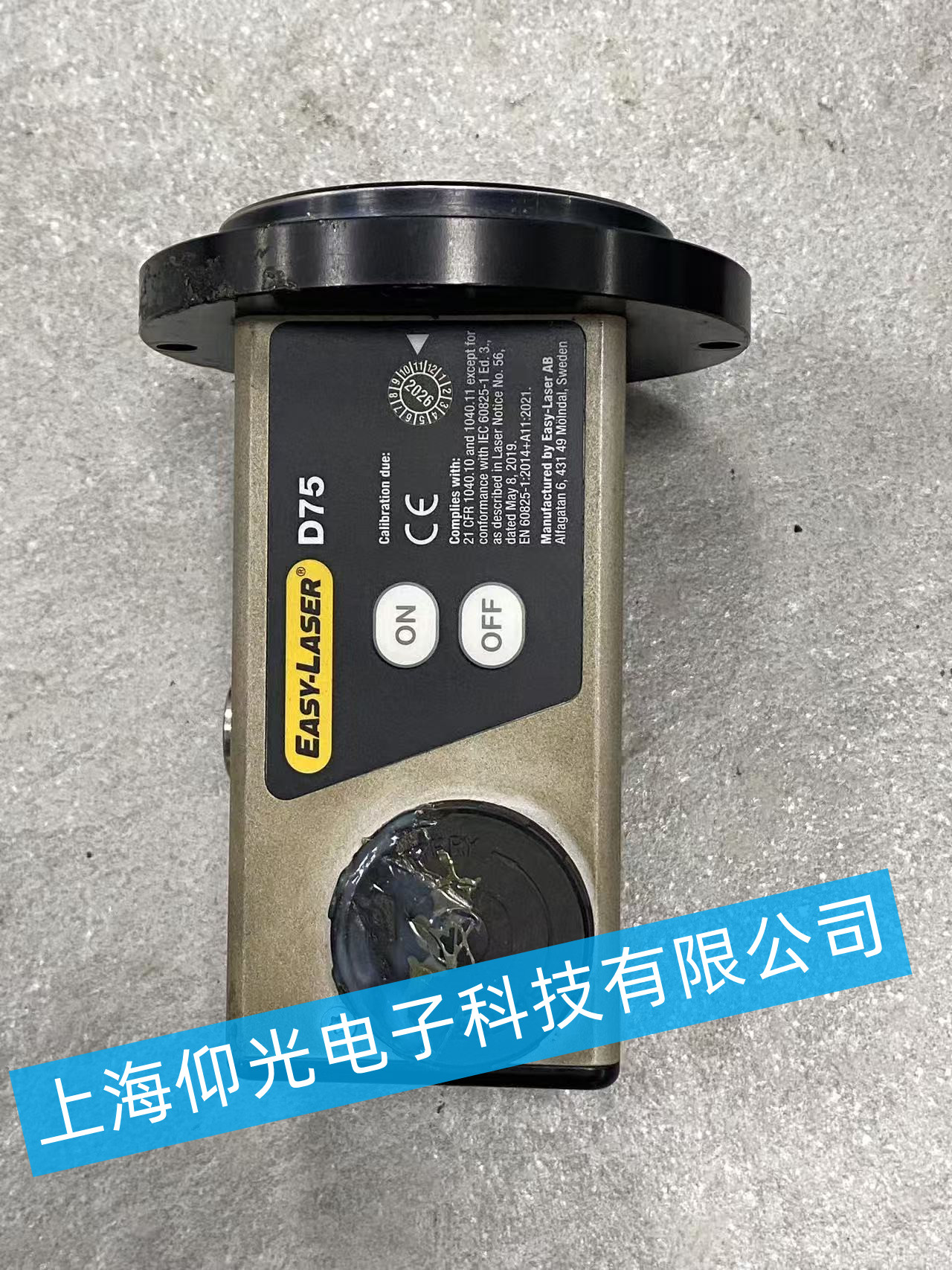

   • 检查底部密封区域（图中可见明显破损 / 溢胶），判断是否存在进水、进尘导致的内部电路腐蚀。
2. 通电功能测试
   • 接入适配电源，观察设备是否正常开机、指示灯是否点亮。
   • 测试激光发射功能：确认激光是否稳定输出、光斑是否清晰，有无闪烁或无激光输出。
   • 检查通信接口（如蓝牙 / 有线），测试与主机的连接是否正常。

二、常见故障与对应维修步骤

1. 底部密封破损 / 溢胶（图中可见）
   • 处理步骤：
     1. 断电后拆解底部盖板，清理残留胶体与内部积尘、积水。
     2. 检查内部 PCB 板、传感器是否有腐蚀、短路痕迹，用无水酒精清洁并烘干。
     3. 更换全新防水密封圈，重新打耐高温密封胶，确保密封性能。
     4. 静置 24 小时待胶固化后，进行防水测试（如 IP 等级测试）。
2. 按键无响应 / 失灵
   • 处理步骤：
     1. 拆解前面板，检查按键开关是否氧化、触点是否接触不良。
     2. 清洁按键触点与 PCB 板焊盘，若开关损坏则直接更换同规格轻触开关。
     3. 重新装配后测试按键手感与功能，确保按压顺畅、响应灵敏。
3. 激光无输出 / 光斑异常
   • 处理步骤：
     1. 检查激光二极管供电电路，测量驱动电压是否正常，排查保险管是否熔断。
     2. 若激光二极管老化或损坏，更换原厂匹配的激光管模块。
     3. 校准激光光路，调整透镜位置，确保光斑聚焦稳定、指向准确。
4. 通信 / 数据传输故障
   • 处理步骤：
     1. 检查接口引脚是否氧化、针脚是否弯曲，清洁接口触点。
     2. 测试蓝牙模块信号强度，若模块故障则更换蓝牙通信板。
     3. 重新配置设备与主机的配对参数，恢复数据传输功能。
5. 内部电路腐蚀 / 短路
   • 处理步骤：
     1. 全面拆解设备，用洗板水清洁 PCB 板，去除腐蚀痕迹。
     2. 检查并更换受损的电子元件（如电容、电阻、芯片）。
     3. 烘干电路板后，进行通电测试，确认电路功能恢复。

三、维修后校准与测试

1. 功能校准
   • 按照原厂规范，对激光精度、角度测量、数据采集等核心功能进行校准。
   • 若设备超校准有效期，需送专业计量机构完成溯源校准，出具校准证书。
2. 整机测试
   • 模拟现场工况，测试设备对中精度、稳定性与通信可靠性。
   • 进行高低温、防尘防水测试，确保维修后设备满足工业环境使用要求。

四、安全与质保说明

• 维修过程需在防静电环境下操作，避免静电损坏精密电子元件。
• 更换的密封件、电子元件建议使用原厂配件，确保设备性能与寿命。
• 维修后提供90 天质保，质保期内若出现相同故障，免费返修。
