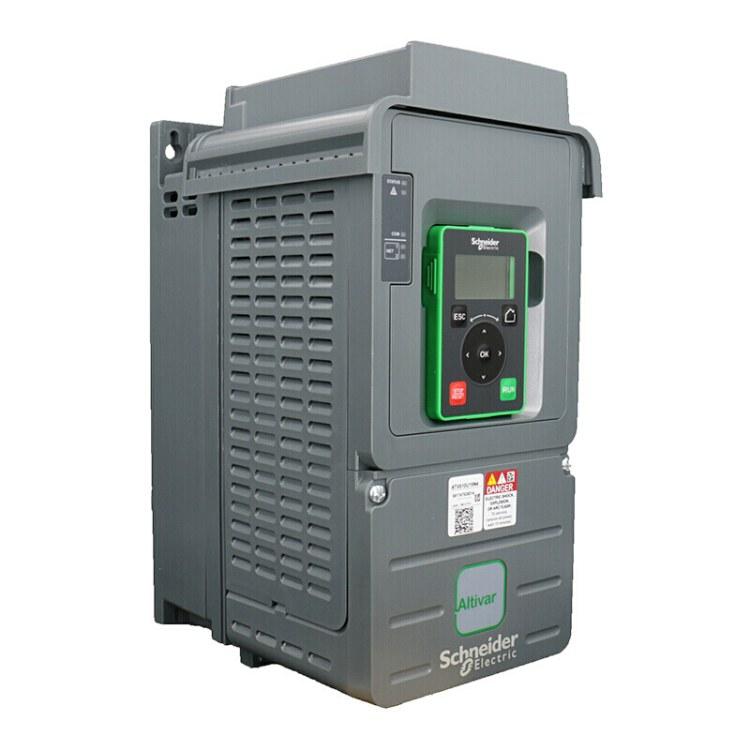

一、施耐德变频器故障点识别
SCF1 为施耐德全系列 ATV 变频器通用电机短路故障代码，设备检测到输出侧三相瞬间大电流后立即停机保护，分为两类故障表现。
一是上电 / 启动瞬间直接报 SCF1，无法复位，属于硬性短路故障；二是运行一段时间、加速阶段突发报警，复位后短时可运行，属于隐性短路、参数匹配或负载异常引发的假性短路保护施耐德电气。故障触发点位集中三处：变频器 U/V/W 输出端子、电机动力电缆、电机绕组内部；少数工况下变频器内部功率回路硬件损坏，也会误报 SCF1。现场禁止反复复位启动，持续冲击会击穿 IGBT 模块，扩大故障范围。
二、故障根源拆解
外部线路与电机硬件损坏
电缆外皮磨损、接线盒进水受潮，造成相间短路或对地漏电；电机长期过载、轴承抱死，绕组出现匝间短路、相间击穿；接线端子松动发热，绝缘融化后相线搭连，运行升温后故障频繁显现。使用年限较久的电机绝缘老化，绝缘电阻低于 2MΩ，极易触发短路保护。
负载与参数设置不匹配
加速时间设置过短，启动冲击电流超标；机械卡滞、皮带卡死、抱闸释放延迟，电机堵转产生瞬时大电流；电机铭牌参数录入错误，未完成电机自整定，矢量控制算法计算偏差，误判短路故障。长线电机未加装输出电抗器，电流谐波放大，频繁触发 SCF1 保护。
变频器内部硬件故障
散热风道堵塞、风扇损坏，IGBT 功率模块高温老化击穿；驱动板、主控板固件版本过低，信号采样异常；输出端子母排烧蚀、内部排线虚接，空载运行仍持续报警 SCF1Schneider Electric Global。
三、分层维修实操方案
（一）外部回路快速排查（优先操作）
断电等待母线完全放电，断开变频器 U/V/W 电机线缆，空载测试。切换 V/F 开环模式，关闭缺相保护，空载运行无故障，说明问题在电机与线路。用 1000V 兆欧表测量电缆、电机对地绝缘，三相绝缘均需大于 2MΩ；电桥检测三相绕组阻值，差值超过 5% 判定绕组匝间短路，更换电机或修复绕组；紧固全部接线端子，清理接线盒积水、烧蚀铜屑，破损电缆直接更换。
（二）参数与负载优化修复
核对电机额定功率、电流、极数参数，重新执行静态自整定；延长加速、减速时间，降低启动冲击；长线工况加装输出电抗器，降低开关频率，削弱电流谐波；检查机械传动部件，清理卡滞杂物，调整抱闸释放时序，消除堵转电流峰值。
（三）变频器内部硬件维修
断开电机空载仍报 SCF1，判定内部故障。拆机清理散热风道、更换故障散热风扇；万用表检测 IGBT 模块三相导通状态，模块击穿则更换功率单元；检查驱动板排线、端子有无烧黑虚接，重新插拔加固；老旧机型升级主控固件，修复采样信号异常问题；维修完成后空载试运行，三相输出电压平衡无波动，再带载调试交付。
