安川 GA700 变频器（CIPR-GA70B4009ABBA）维修方案

一、设备基础信息

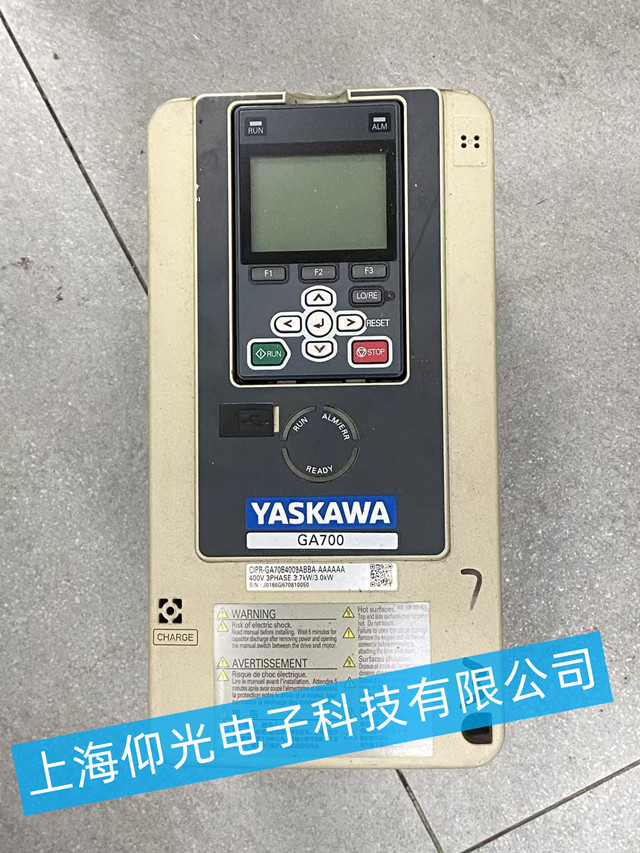

• 型号：CIPR-GA70B4009ABBA
• 功率：3.7kW（3.0kW），400V 三相
• 品牌：安川（YASKAWA）GA700 系列

二、故障诊断流程

1. 外观与电气检测
   检查设备外观是否存在炸机、烧损、进水等物理损伤；测量输入输出端子绝缘电阻，确认主回路是否短路 / 断路；检测控制回路电压是否在正常范围。
2. 上电功能测试
   逐步安全上电，观察面板显示状态，记录报警代码（如 OC、OV、UV、OH 等）；通过系统参数读取，判断主控板、驱动板、IGBT 模块等核心部件的工作状态。
3. 拆解与精确定位
   对故障点进行拆解，定位具体损坏元器件（如电源芯片、驱动 IC、IGBT 模块、电解电容、散热风扇等），评估维修可行性与成本。

三、维修方案

 分故障维修内容

• 电源板 / 驱动板故障（表现为无显示、炸机、欠压等）
  维修内容：清洗电路板、更换损坏元器件（电源芯片、驱动 IC、电容等）、重新焊接与绝缘处理、上电功能验证
• 主控板故障（表现为通讯异常、CPU 故障、参数丢失等）
  维修内容：芯片级维修、程序重新烧录、参数恢复与校准、通讯功能测试
• IGBT 模块损坏（表现为过流、过压、炸机等）
  维修内容：更换全新原装 IGBT 模块、检修驱动电路、清理风道、带载满载测试
• 散热 / 风扇故障（表现为过热报警、风扇不转等）
  维修内容：更换风扇、清理风道、检测温度保护回路、模拟温度测试

• 操作面板故障（表现为无显示、按键失灵等）
  维修内容：更换面板或维修按键电路、校准显示功能、测试按键响应
