一、松下伺服驱动器Err16故障点定位

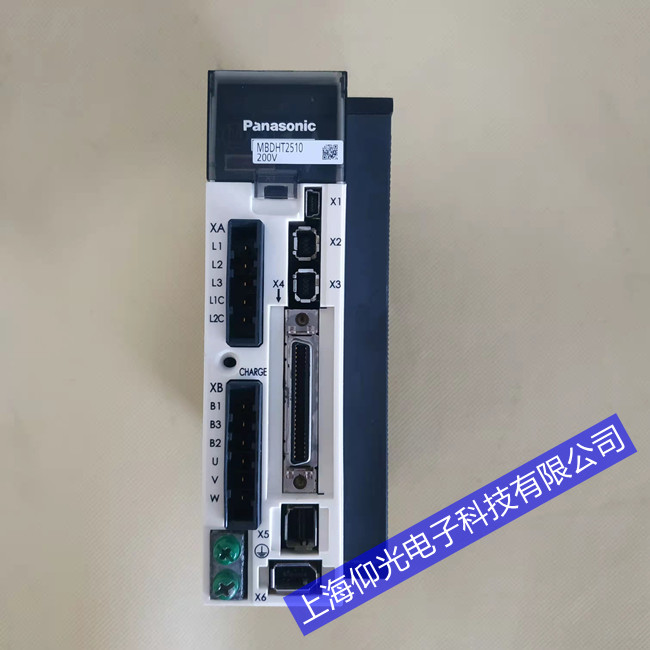

松下 A5、A6、E7 系列伺服驱动器Err16 报警，官方定义为过载保护，是伺服系统核心保护故障。故障核心锁定机械负载、电气接线、参数匹配、电机与驱动器硬件四大区域。典型表现：启动瞬间报警，多为机械卡死或抱闸未释放；运行中突发报警，多为负载过重或阻力异常；启停换向时触发，多为增益不当、惯量比失衡；空载正常、带载报警，多为扭矩不足或电机老化；重启可清除但反复出现，多为接线虚接或参数漂移。该故障旨在防止电机烧毁与驱动器损坏，直接影响设备连续运行。
二、故障原因分析
机械负载异常（首要诱因）。负载超重，长期超出电机额定转矩运行；导轨、丝杆、轴承卡滞、磨损或有异物，运行阻力骤增；联轴器松动、同轴度偏差，传动效率低、扭矩损耗大；电机抱闸未完全释放、制动器卡滞，导致电机堵转过载。
电气接线错误或接触不良。电机动力线 U、V、W 相序接错、断线或接触不良；编码器线缆破损、虚接，位置信号传输异常；多轴设备中电机电缆误接至其他轴，造成负载匹配错误。
参数设置不合理。过载等级参数 Pr5.12 设置过低（默认 115%）；惯量比 Pr0.04 设定偏差大，导致系统振荡；增益过高，引发电机振动、异音；加减速时间过短，电流冲击频繁。
电机与驱动器硬件故障。电机绕组绝缘老化、匝间短路，运行电流异常；驱动器功率元件老化，输出转矩不稳；电流检测电路故障，导致过载误报。
工况与外部诱因。设备长期处于重载、频繁启停工况；环境温度过高，散热不良；机械碰撞导致负载突变，扭矩瞬时超限。
三、松下伺服驱动器Err16维修处理角度
检修遵循先机械后电气、先参数后硬件、先空载后带载原则，快速定位并解决问题。
第一步，排查机械负载，消除阻力异常。断电后手动盘动负载，检查导轨、丝杆、轴承是否卡滞，清理异物；校正联轴器同轴度，紧固连接螺栓；检查电机抱闸，确保通电时完全释放，测量制动器电压是否正常。
第二步，检查电气接线，修复线路故障。核对电机动力线 U、V、W 相序，确保连接正确、牢固；检查编码器线缆无破损、虚接，接头针脚完好；多轴设备逐一核对线缆，避免错接。
第三步，优化参数配置，匹配负载特性。进入参数界面，适当提高 Pr5.12 过载等级（不超 150%）；重新估算惯量比 Pr0.04，匹配实际负载；降低速度环、位置环增益，消除振荡；延长加减速时间，减小电流冲击；通过 PANATERM 软件查看负载率与转矩波形，优化参数。
第四步，检测硬件状态，更换损坏部件。空载运行电机，若电流异常、振动异响，检测绕组绝缘，必要时更换电机；驱动器输出转矩不稳或误报过载，检查功率模块与电流检测电路，老化或损坏则维修或更换。
第五步，改善运行工况，落实长效维护。避免长期重载运行，合理匹配电机功率；控制环境温度，确保散热良好；定期检查机械部件、接线端子，清理粉尘；备份参数，便于快速恢复。
维修完成后，空载运行 30 分钟，带载连续运行 1 小时，无 Err16 报警、转矩稳定、运行平稳，即可投入生产。
结语
松下伺服驱动器Err16 报警本质是转矩负载超限触发过载保护，核心诱因集中在机械卡滞、接线错误、参数失配、硬件老化、工况不良。处理关键在于排查机械阻力、修复电气线路、优化参数匹配、检测硬件状态、改善运行工况，并落实定期维护，可彻底解决故障，保障伺服系统稳定高效运行。
