一、安川驱动器维修故障点定位

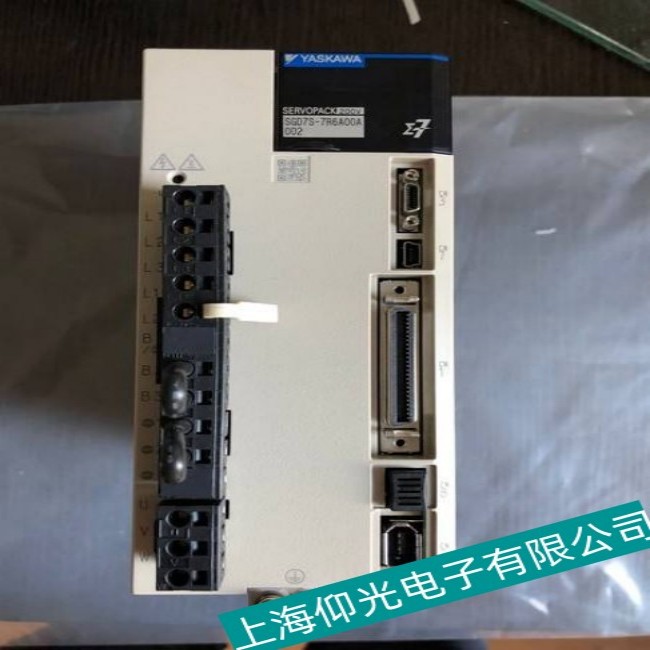

安川 Σ‑V/Σ‑7 系列伺服驱动器A.100 报警，官方定义为过电流检出（功率晶体管过流 / 散热片过热）。驱动器检测到主回路电流超限、功率模块过热或短路，触发硬件级保护停机。故障锁定动力电缆、伺服电机、功率模块（IGBT/IPM）、主回路电容、散热系统、电流检测电路六大核心区域。典型表现：上电即报，多为模块击穿或电机短路；运行时报，多为电缆破损、负载卡死或散热不良；重载 / 加速时报，多为电流超限或模块老化。
二、故障原因分析
主回路短路与接地（最常见）。动力电缆（U/V/W）绝缘老化、破损，相线间或相线接地短路；接线端子松动、氧化，导致接触电弧短路；电机绕组匝间短路、对地击穿，或编码器线与动力线混线。
功率模块与驱动电路损坏（致命故障）。IGBT/IPM 模块过流击穿、开路或门极驱动异常；模块散热片积灰堵塞、风扇停转，过热触发保护；驱动板虚焊、光耦损坏或门极电阻漂移，导致模块误导通。
电机与负载机械卡滞（高频诱因）。电机轴承卡死、转子扫膛，负载扭矩激增；机械负载卡死、过载或惯量过大，加速时电流超限；电机绝缘老化，对地漏电，引发过流。
电源与检测电路异常（易忽视）。输入三相电压不平衡、缺相或波动大，整流后母线电压异常；直流母线电容老化、鼓包，容量衰减，导致电流冲击；电流采样电阻漂移、霍尔传感器失效，误报过流。
参数与工况错配（易误判）。加速时间过短，电流冲击超限；电机代码与实际不符，驱动逻辑异常；频繁启停、正反转，模块持续过热；散热风道堵塞、电柜高温，加剧模块老化。
三、安川驱动器维修处理角度
检修遵循先外后内、先断电验电、先电缆电机后模块、先参数后工况原则，严防二次损坏。
第一步断电放电，排查电缆与接线。断电后对母线电容充分放电，避免触电；检查动力电缆无破损、绝缘良好，U/V/W 相序正确；测量电缆相间、对地绝缘电阻，异常则更换；紧固端子，清理氧化层，涂抹导电膏。
第二步隔离电机，检测绕组与绝缘。断开电机动力线，测量绕组相间电阻（平衡一致）、对地绝缘电阻（≥1MΩ）；手动转动电机轴，无卡滞、异响；绝缘不良或绕组短路，维修或更换电机。
第三步核对参数，优化加减速与工况。恢复出厂参数或备份参数，确认电机代码正确；延长加速时间至原 1.5–2 倍，降低电流冲击；降低过载限制，避免重载冲击；避免频繁急停、正反转，减轻模块负荷。
第四步检测电源与母线，稳定供电。测量三相输入电压，平衡稳定在 380V±10%；检查母线电容无鼓包、漏液，容量正常；电压波动大时，加装电抗器或滤波器；清理整流桥散热片，确保散热良好。
第五步检修功率模块与散热系统。测量 IGBT/IPM 模块阴阳极、门极电阻，无击穿、开路；检查散热片清洁、风扇运转正常，风道无堵塞；模块过热时，清理积灰、更换风扇；模块损坏，更换同型号模块并重新焊接驱动板。
第六步交叉验证，定位检测电路故障。替换正常驱动板，故障消失则为原驱动板电流采样、霍尔传感器异常；测量采样电阻、霍尔信号，漂移或失效则更换；校准电流检测参数，避免误报。
第七步日常维护预防，长效稳定运行。定期检查电缆绝缘、端子紧固；每季度清理散热片、风扇，测量电容容量、电机绝缘；备份参数，便于快速恢复；避免超负载、超频次运行，控制电柜温度。
维修完成后，空载运行 30 分钟，监测电流平稳、模块温度正常；再带载运行 1 小时，无 A.100 报警、加速平稳、无异常发热，即可投入生产。
结语
安川驱动器维修A.100 报警本质是主回路过流、功率模块过热或短路，核心诱因集中在电缆短路、电机损坏、模块击穿、散热不良、参数过急、电源不稳。处理关键在于断电查电缆、隔离测电机、优化参数、稳定电源、检修模块、改善散热，并落实定期维护，可彻底解决故障，保障伺服系统安全稳定运行。
