一、松下驱动器Err21.0编码器故障点定位

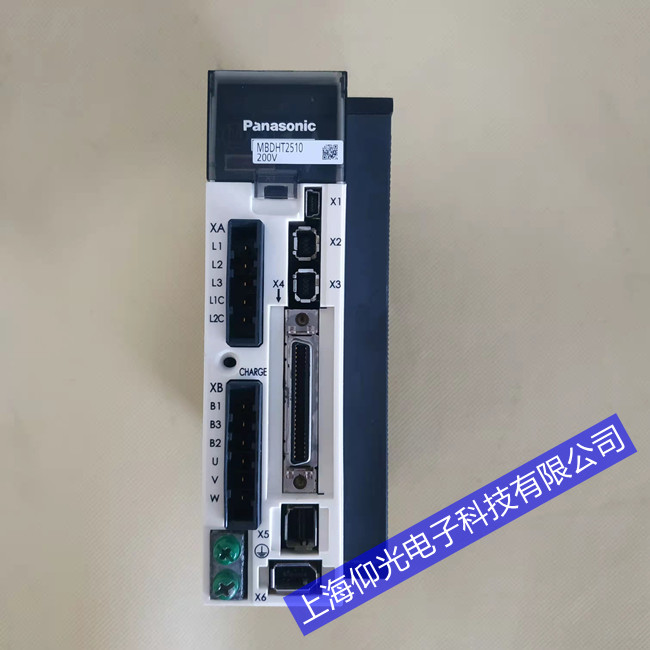

松下 Minas A5/A6 系列伺服驱动器 Err21.0，官方定义为编码器通信断线异常保护。驱动器连续多次未收到编码器串行数据，判定通信中断而触发保护。故障锁定编码器线缆、连接器、编码器本体、5V 供电、驱动通信端口五大核心区域。典型表现：上电即报警，多为线缆断线或电源缺失；运行中突发报警，多为接触不良或干扰；重载 / 高速时频发，多为屏蔽不良或线缆过长；复位无效，多为编码器或驱动硬件损坏。该报警属于硬断线保护，区别于 Err21.1（数据异常），常见于长线、强干扰、频繁移动的设备场景。
二、故障原因分析
编码器线缆与连接故障（最常见）。线缆拉扯、弯折、磨损导致内部断线；航空插头 / 端子针脚氧化、弯曲、虚焊或松动；接线错误（如收发线颠倒、屏蔽未接地）；线缆长度超限（>20 米）且未加粗线径，信号衰减严重；动力线与编码器线同槽并行，电磁干扰导致通信中断。
编码器供电异常（高频诱因）。编码器 5V 供电电压偏低（<4.9V）或波动大，通信芯片工作不稳定；长线传输导致压降过大，末端供电不足；驱动内部电源电路老化，带载能力下降；外部电源干扰串入，导致供电纹波超标。
编码器本体损坏（易忽视）。编码器内部电路烧毁、晶振失效或光敏元件损坏；编码器与电机轴连接松动，位置反馈丢失；密封失效导致油污、粉尘侵入，内部短路；长期高温运行，元件老化脱焊。
驱动器通信端口故障（易误判）。驱动内部通信芯片、光耦损坏；端口静电击穿或浪涌冲击烧毁；驱动板虚焊、断线，通信回路中断；参数 Pr7.16 等设置不当，误触发断线保护。
环境干扰与工况恶劣（少数情况）。电柜内变频器、接触器等强干扰设备密集；接地不良、共地环路引发电位差；屏蔽层未单端接地或接地不良；设备频繁启停、正反转，线缆反复弯折疲劳断裂。
三、松下驱动器Err21.0编码器维修处理角度
检修遵循先查线后供电、先外后内、先软后硬、替换验证原则，快速根治通信断线故障。
第一步断电查线缆，排查连接隐患。断电放电后，检查编码器线缆无破损、弯折，测量通断；紧固航空插头，清理针脚氧化，修正弯曲针脚；规范接线，屏蔽层单端接地（驱动侧）；动力线与编码器线分槽布线，间距≥20cm；长线（>20 米）更换加粗屏蔽线，减少衰减。
第二步测供电电压，稳定电源质量。上电测量编码器 5V 供电，稳定在4.9–5.25V；长线场景末端加装电容滤波，或采用独立 5V 电源供电；检查驱动内部电源电路，老化则更换；电源输入端加装磁环、滤波器，抑制干扰。
第三步离线测编码器，判断本体好坏。断开编码器与驱动连接，离线测试：测量编码器电源、信号引脚无短路；手动转动电机，用示波器测 A/B 相信号稳定；替换同型号正常编码器，若报警消失，判定原编码器损坏，需更换。
第四步检测驱动端口，修复硬件故障。检查驱动通信端口无物理损坏、烧痕；测量端口收发芯片、光耦正常，虚焊则补焊；替换同型号正常驱动器，若报警消失，判定原驱动端口损坏，维修或更换；恢复参数默认值，校准通信相关参数。
第五步优化抗干扰，改善运行环境。电柜内强弱电分区，编码器线远离变频器、接触器等干扰源；设备可靠接地，接地电阻≤4Ω；编码器线全程屏蔽，屏蔽层单端接地；减少线缆弯折，固定走线避免拉扯。
第六步日常维护预防，长效稳运行。定期检查编码器线缆、插头，防止老化松动；每季度测量供电电压，确保稳定；定期除尘，避免油污粉尘侵入编码器；备份参数，便于快速恢复。
维修完成后，设备连续空载、负载运行各 1 小时，无 Err21.0 报警，编码器信号稳定，即可投入生产。
结语
松下驱动器Err21.0 报警本质是编码器与驱动器通信链路中断，核心诱因集中在线缆断线、连接不良、供电异常、编码器损坏、驱动端口故障。处理关键在于排查线缆连接、稳定供电、检测编码器、修复驱动端口、优化抗干扰，并落实日常维护，可彻底解决故障，保障伺服系统在复杂工况下稳定高效运行。
