一、台达控制器维修故障点定位

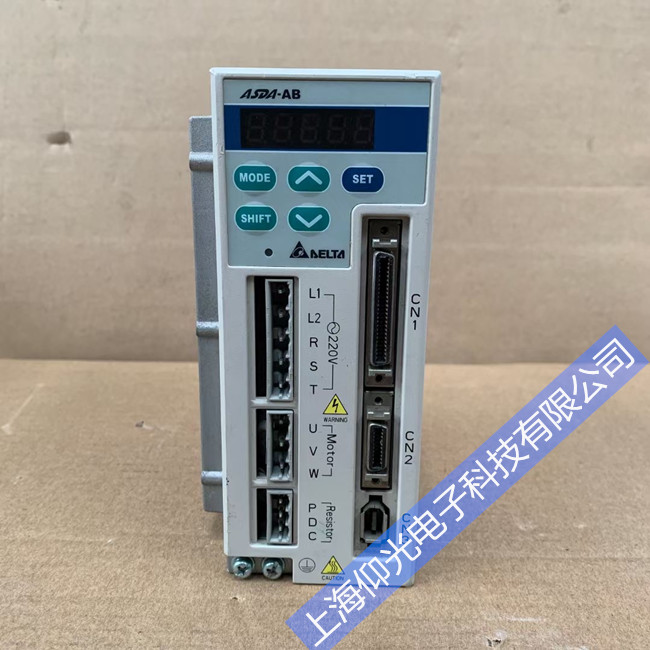

台达 ASDA 系列驱动器RL086（AL086）报警，核心定义为回生电阻过载，即电机减速回馈的能量超出回生电阻额定消耗能力，触发保护。故障集中锁定回生电阻组件、参数配置、电源波动、机械负载、驱动硬件五大核心区域。典型表现：频繁启停时报警，多为电阻功率不足；高速减速时触发，多为回生参数阈值过低；空载偶尔报警，多为电源电压偏高或干扰；复位后短时复发，多为电阻老化或驱动检测电路异常。该报警是防止回生电阻烧毁、直流母线过压的关键保护，一旦触发伺服立即停机，常见于频繁正反转、高速启停的设备场景。
二、故障原因分析
回生电阻配置不当（最常见）。未按工况安装外部回生电阻，仅靠内置小功率电阻无法承受大回馈能量；电阻功率、阻值选型错误，功率偏小或阻值不匹配，导致能量堆积；电阻接线松动、断线或绝缘破损，接触不良引发局部过载。
回生参数设置错误（高频诱因）。参数P1.052（回生电阻阻值）、**P1.053（回生动作准位）** 设定与实际电阻不符，阈值过低导致频繁触发；未开启回生能量抑制功能，减速时回馈电流无缓冲；加减速时间过短，瞬间回馈能量峰值超出电阻承受力。
电源电压异常与干扰（易忽视）。输入电源电压高于额定值（如 220V 系统超 240V），直流母线基准电压偏高，回馈能量易超限；电源存在高频干扰、谐波或尖峰脉冲，误触发回生过载保护；多设备共电源，其他设备回馈能量串入，加剧母线压力。
机械负载与运行工况（易误判）。设备频繁高速启停、正反转，持续产生大回馈能量；负载惯量过大，减速时动能转化的回生能量超标；机械卡滞导致减速阻力波动，回馈电流不稳定，诱发报警。
驱动器硬件隐性故障（少数情况）。直流母线电容老化、容量衰减，储能能力下降；回生控制电路、电流检测元件漂移或损坏，误判过载；驱动板散热不良，高温导致回生保护阈值异常。
三、台达控制器维修处理角度
检修遵循先外后内、先阻后参、先电后机、先易后难原则，快速根治回生过载故障。
第一步检查回生电阻，匹配功率规格。断电放电后，检查外部回生电阻接线紧固、无破损烧痕；测量电阻阻值，与 P1.052 参数核对，偏差≤5%；工况频繁启停时，更换更大功率电阻（如 100W→200W），确保能量消耗冗余；严禁缺省外部电阻长期运行。
第二步校准回生参数，优化能量管理。恢复参数默认值，精准设定 P1.052 为实际电阻阻值；合理调高 P1.053 回生动作准位，避免误触发；延长加减速时间（如 0.2s→0.5s），降低回馈能量峰值；开启回生滤波功能，平滑电流波动。
第三步稳定电源质量，消除干扰诱因。测量输入电压，控制在额定范围（±10%）内，超标则加装稳压器；电源输入端串接电抗器，抑制谐波与尖峰干扰；伺服电源独立供电，避免与大功耗设备共线；检查接地可靠，屏蔽层单端接地，减少干扰串入。
第四步优化机械工况，降低回馈负荷。调整运行程序，减少不必要的高速启停、正反转；减轻负载惯量，或加装惯性缓冲装置；检修丝杠、导轨等传动部件，消除卡滞，确保减速平稳；必要时降低最高运行速度，减少回馈能量。
第五步检测驱动硬件，排查深层故障。检查直流母线电容，无鼓包、漏液，容量正常；测量回生控制电路、检测元件，无虚焊、漂移；清理驱动器散热风扇及风道，确保散热良好；替换同型号正常驱动器，判断原驱动是否硬件损坏，必要时送修。
第六步日常维护预防，长效稳运行。定期检查回生电阻接线、阻值，防止老化松动；每季度校准回生参数，匹配工况变化；定期除尘散热，避免高温诱发故障；备份参数，便于快速恢复。
维修完成后，设备连续空载、负载运行各 1 小时，无 RL086 报警，回生电阻无过热，母线电压稳定，即可投入生产。
结语
台达控制器RL086 报警本质是回生能量与消耗能力不匹配，核心诱因集中在电阻配置不当、参数失准、电源干扰、负载工况恶劣、硬件老化。处理关键在于选对电阻、校准参数、稳定电源、优化机械、检修硬件，并落实日常维护，可彻底解决故障，保障伺服系统在高频启停场景下稳定运行。
