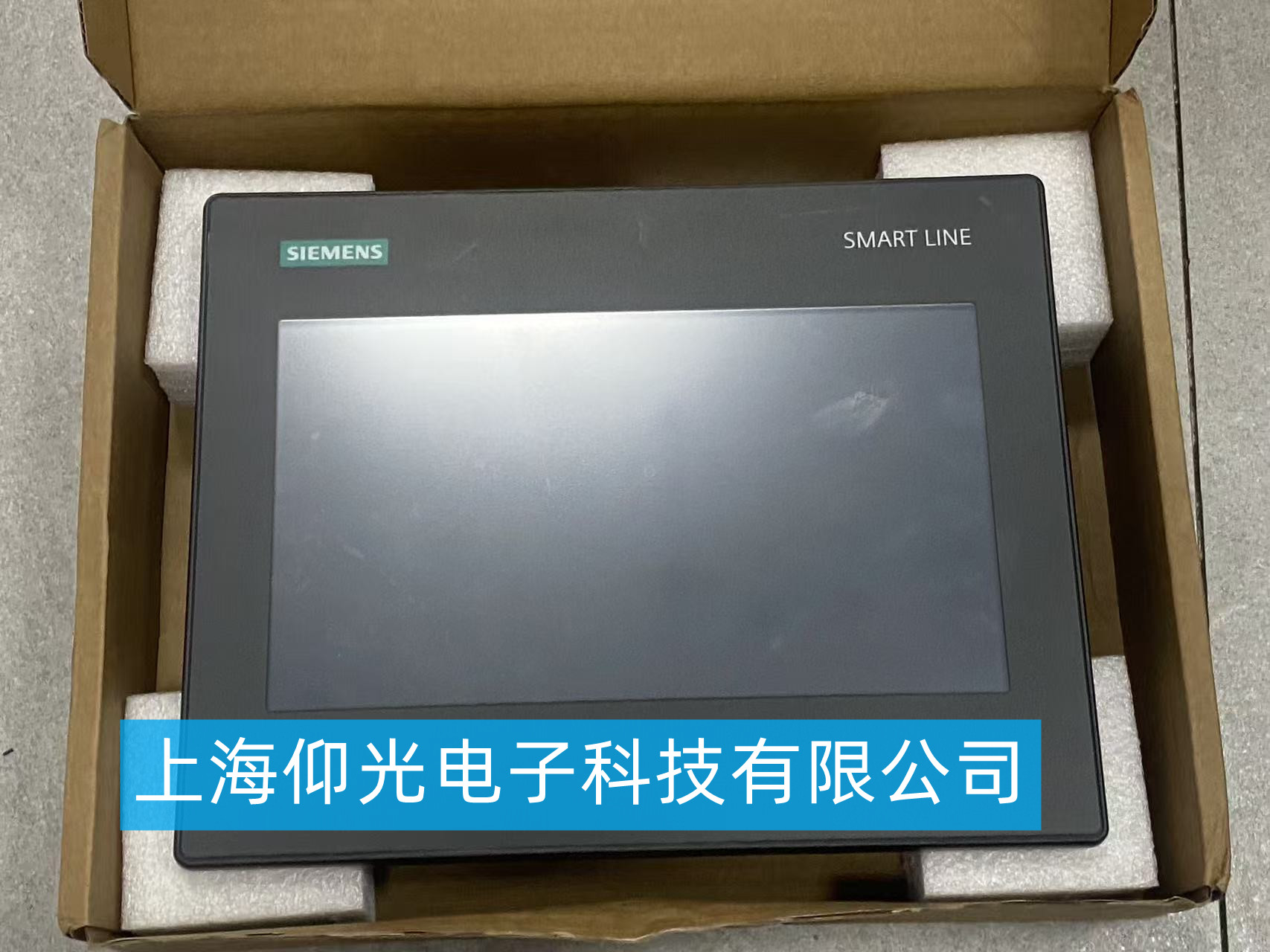

这是西门子 SMART LINE 系列人机界面（HMI），常见故障及维修方案如下：

🔍 常见故障与诊断方向

1. 上电无显示 / 黑屏
   • 先检查供电：确认 24V DC 输入是否正常，有无正负极接反、电压过低或短路。
   • 排查电源电路：内部电源模块、滤波电容或保险管损坏，会导致整机无供电。
   • 若背光不亮但有微弱显示，多为背光驱动板或背光灯管 / LED 灯珠故障；若完全无反应，重点查供电回路。
2. 触摸无响应 / 触摸偏移
   • 先尝试校准触摸：进入系统设置，执行触摸校准程序，排除参数问题。
   • 硬件层面：触摸玻璃破裂、触摸排线松动，或触摸控制芯片损坏，会导致触摸失效或偏移。
   • 若部分区域失灵，多为触摸玻璃局部损坏；若完全无响应，优先检查排线与控制电路。
3. 花屏 / 白屏 / 闪屏
   • 花屏 / 闪屏：多为 LCD 屏幕排线松动、主控板显存故障，或屏幕驱动电路异常。
   • 白屏：可能是屏幕背光正常但无数据输出，重点查主板与屏幕之间的通讯排线，或主控 CPU 故障。
   • 若重启后恢复，多为接触不良；若持续异常，需拆解检测硬件。
4. 通讯故障 / 无法连接 PLC
   • 检查通讯线缆：RS485 / 以太网接口是否松动、线缆是否破损，确认通讯参数（IP 地址、波特率、站号）与 PLC 匹配。
   • 排查接口电路：网口变压器、RS485 收发芯片损坏，会导致通讯中断；若指示灯不亮，优先查接口硬件。
   • 软件层面：确认程序是否下载完整、通讯协议是否正确，排除配置问题。

✅ 标准维修流程

1. 外观与初步检测
   • 清洁屏幕表面与接口，检查是否有碎裂、进水痕迹或烧糊气味。
   • 测量 24V 供电电压，确认输入正常后再上电，避免二次损坏。
2. 拆解与硬件检测
   • 拆开外壳，检查内部排线是否松动，电容是否鼓包，芯片是否有烧痕。
   • 用万用表检测电源回路、接口电路的通断与电压，定位故障元器件。
   • 若为屏幕 / 触摸故障，替换同型号屏幕或触摸玻璃进行交叉验证。
3. 故障部件更换
   • 更换损坏的电源芯片、接口芯片、电容、排线或屏幕 / 触摸组件。
   • 对主控板故障，若无法修复则更换同型号主板，确保程序兼容性。
4. 上电调试与测试
   • 空载上电，测试屏幕显示、触摸功能与通讯接口是否正常。
   • 下载测试程序，连接 PLC 验证通讯，确保功能完全恢复。
5. 老化测试
   • 连续运行 4-8 小时，监测温度、显示与通讯稳定性，确认维修可靠。

💡 保养与预防建议

• 避免在潮湿、多尘或高温环境下使用，定期清洁屏幕与接口。
• 插拔通讯线缆时务必断电，防止静电或热插拔损坏接口电路。
• 定期备份 HMI 程序，避免故障后数据丢失。
