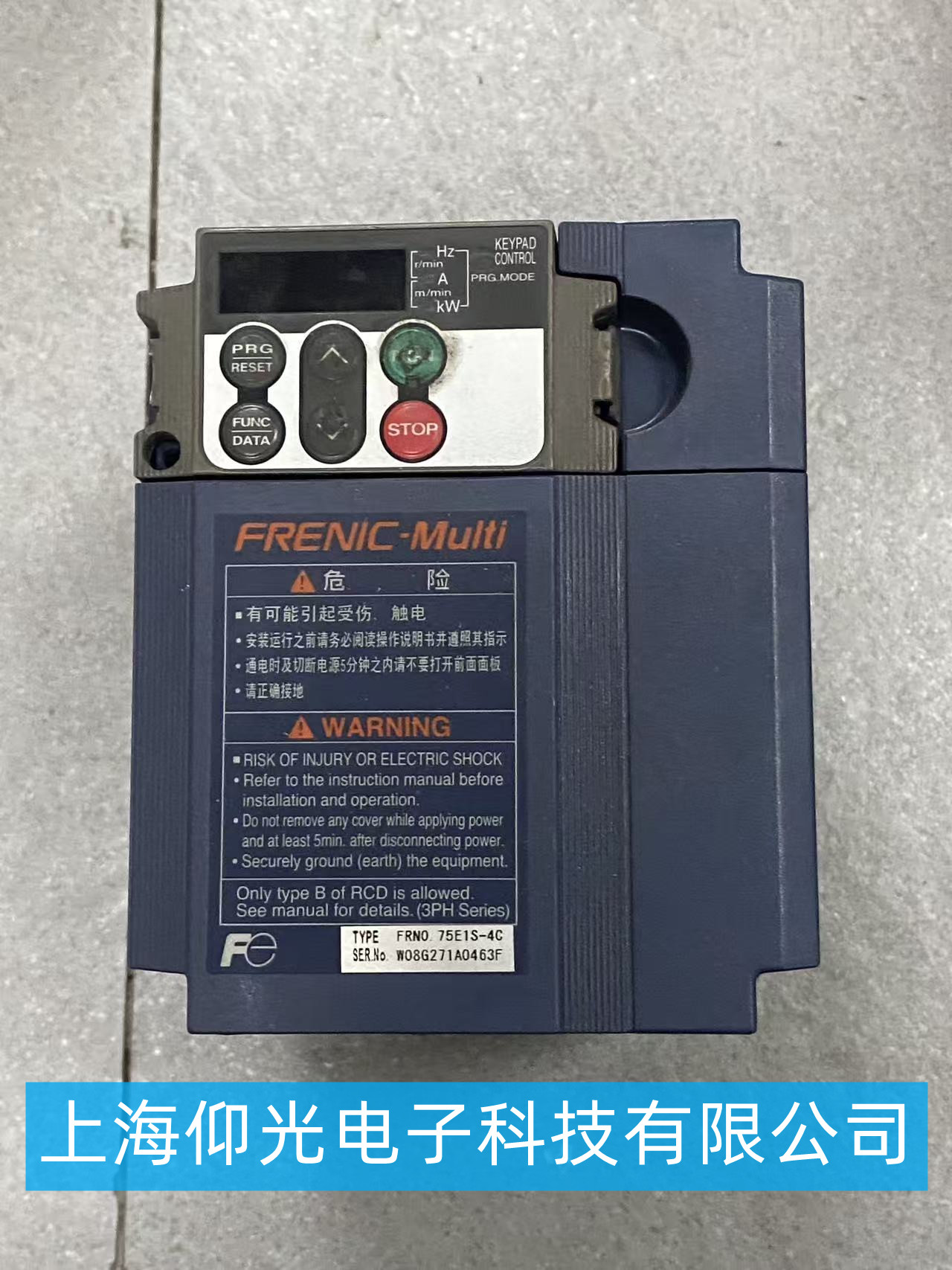

一、前期准备与安全注意事项

1. 维修前必须完全断电，并等待 5 分钟以上，让直流母线电容充分放电，避免触电风险。
2. 准备好万用表、示波器、绝缘螺丝刀等工具，优先用万用表做初步检测。
3. 记录变频器当前的故障代码、运行状态，方便后续定位问题。

---

二、第一步：基础外观与外部回路排查

1. 外观检查：打开外壳，观察电路板是否有电容鼓包、元件烧黑、接线端子氧化 / 烧蚀的痕迹，重点看直流母线电容、IGBT 模块和驱动板区域。
2. 外部回路检测
   • 断开变频器的输入、输出电源线和电机线，测量输入端子的相间 / 对地绝缘电阻，排除外部线路短路。
   • 测量电机的三相绕组电阻和对地绝缘，确认电机没有短路或接地故障。

---

三、第二步：按故障现象分模块维修

1. 上电无显示 / 不通电

• 检查电源输入保险丝是否熔断，若熔断，先排查整流桥、滤波电容是否短路，更换同规格保险丝和损坏元件。
• 检查开关电源部分，测量直流母线电压是否正常（约 530V DC），再测量开关电源输出的 + 24V、+5V 是否正常，若无输出，维修或更换开关电源板。
• 检查面板排线、控制板是否接触不良，清洁排线金手指后重新插好。

2. 上电报警（OC/OL 过流、LU/OU 欠压 / 过压、OH 过热）

• OC 过流 / OL 过载：先空载上电测试，断开电机线，若仍报警，说明变频器内部驱动板或 IGBT 模块损坏，需要更换模块并维修驱动电路；若空载正常，排查电机、负载或参数设置。
• LU 欠压 / OU 过压：检查输入电源电压是否稳定，再测量直流母线电压，若母线电压异常，检查整流桥、滤波电容是否老化损坏，必要时更换电容。
• OH 过热：检查散热风扇是否停转、散热风道是否堵塞，清洁散热器灰尘；检查温度传感器是否损坏，更换故障传感器。

3. 运行时报故障 / 电机不转

• 检查变频器的控制端子接线，确认启停、频率给定信号是否正常。
• 用万用表测量输出三相电压是否平衡，若不平衡，检查驱动板、IGBT 模块是否损坏。
• 恢复变频器出厂参数，重新设置电机参数和运行模式，排除参数设置错误。

---

四、第三步：核心部件维修与更换

1. IGBT 模块维修：若模块击穿损坏，需更换同型号模块，并同时检查驱动板的驱动电路，更换损坏的驱动光耦、稳压二极管等元件，避免新模块再次损坏。
2. 电容更换：更换鼓包、漏液的直流母线电容和电解电容，选择同规格、耐温等级更高的电容，焊接时注意极性。
3. 驱动板维修：检查驱动板上的贴片元件，更换损坏的电阻、电容、光耦，确保六路驱动信号输出正常。

---

五、第四步：维修后测试与验证

1. 空载上电测试，观察变频器是否能正常显示、无报警，测量母线电压、输出电压是否正常。
2. 带轻负载试运行，监测变频器的电流、温度和报警状态，确认运行稳定。
3. 若有条件，用示波器测量驱动信号、母线电压波形，验证维修效果。
