一、故障点定位

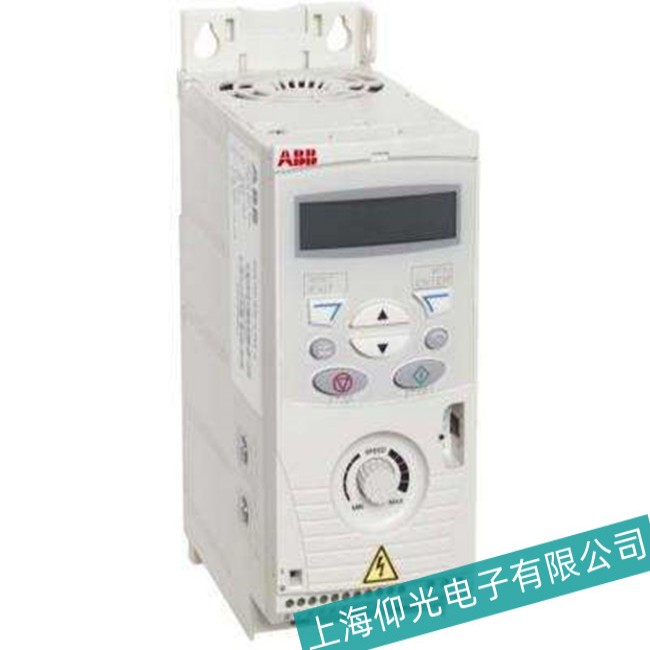

ABB ACS880 变频器 71A5 为机械抱闸开启禁止故障，属于安全类保护告警，常见于起重、提升机、输送机等带机械制动的设备，触发后变频器禁止启动、电机无法运行，面板锁定报错。故障集中在三大核心点位：抱闸控制回路（参数组 44）、抱闸执行机构、I/O 反馈信号链路。故障表现分三类：上电即报 71A5，多为抱闸开启条件不满足；运行中停机报错，多为抱闸反馈信号异常；空载无负载仍告警，多为参数配置错误或控制板采样故障。该故障本质是变频器检测到抱闸不具备开启条件，为防溜车或坠落风险而锁定运行权限。
二、故障原因分析
参数配置错误是首要诱因。参数组 44（机械抱闸控制）设置不当，如抱闸开启电流阈值、延时时间、反馈信号极性配置错误，导致变频器误判开启条件不满足；抱闸确认信号（如抱闸开到位反馈）未启用或接线错误，系统无法检测抱闸状态，触发闭锁保护。
抱闸执行机构与回路故障。机械抱闸线圈老化、铁芯卡滞、刹车片磨损过度，导致抱闸无法正常吸合开启；抱闸控制继电器触点氧化、线圈断路，24V 控制电压缺失，抱闸无动作信号；接线端子受震动松脱、线缆破皮断线，信号传输中断。
外部工况与硬件异常。电机负载过重、启动转矩不足，变频器判定抱闸开启会导致溜车，禁止解锁；控制板（如 ZCU 主控单元）I/O 端口损坏、采样电路故障，误报抱闸状态异常；电磁干扰导致反馈信号波动，系统判定信号不可靠而闭锁。
三、ABBACS880变频器维修处理角度
检修遵循先参数、再回路、后机械的排查逻辑，分步解决。第一步核查参数配置，进入参数组 44，核对抱闸开启电流、延时时间、反馈信号类型（常开 / 常闭），恢复原厂默认值并匹配现场抱闸型号；启用抱闸确认信号功能，确保信号逻辑与实际状态一致。
第二步检查控制回路与接线，断电验电后，用万用表测量抱闸线圈电阻、控制继电器通断，更换损坏线圈与继电器；紧固所有接线端子，排查断线、虚接问题，清理端子氧化层；测量 24V 控制电压，确保供电稳定。
第三步检修机械抱闸与负载，拆解抱闸机构，清理铁芯油污、更换磨损刹车片，排除卡滞故障；检查电机负载，减轻重载启动压力，必要时调整启动转矩参数；排查电磁干扰，加装屏蔽线、滤波器，优化接地系统。
第四步硬件故障处理，外部排查无异常仍报错，检测 ZCU 控制板 I/O 端口与采样电路，更换损坏元器件；硬件损毁时直接更换主控单元，重新下载参数并调试。
修复后，空载测试抱闸开闭动作，带载运行 2 小时无 71A5 告警，即可投入生产。
结语
71A5 故障核心是抱闸开启条件不满足，九成源于参数误设与回路接线问题。日常巡检重点核对抱闸参数、紧固接线端子、清理机械卡滞，能有效规避停机风险，保障设备安全稳定运行。
