一、故障点定位

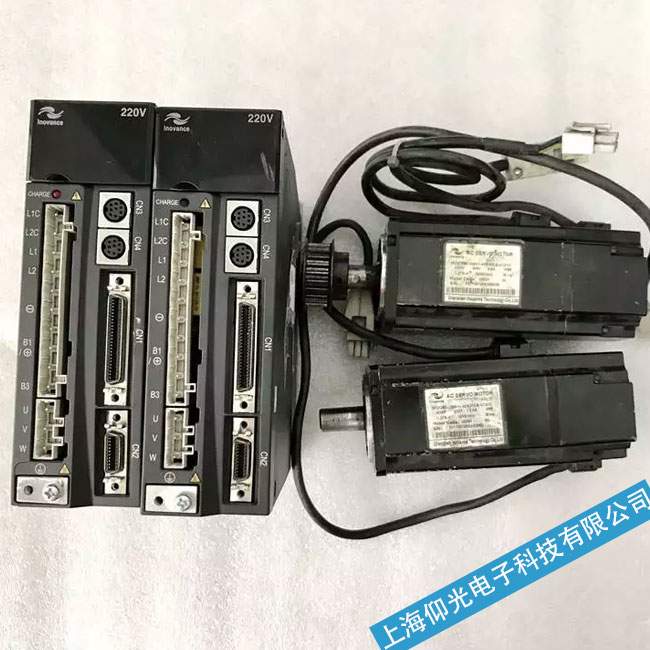

汇川伺服驱动器SV660、SV680 系列伺服 E136.1 故障，释义为编码器 ROM 数据校验出错、通讯读取失败，设备上电自检瞬间锁机报警，无法使能运转，广泛应用在数控机床、自动化流水线、机械手设备中。故障集中在三处：编码器本体存储芯片、编码器连接线缆与航空插头、驱动器编码采样回路。故障分为两种：新装调试上电即报错，多为配线错误、驱动器与电机型号不匹配；设备使用中后期随机报警，多为线路老化、编码器内置 ROM 元器件损坏；受环境干扰间断告警，源于线缆屏蔽失效、现场电磁干扰超标。
二、故障原因分析
配线与硬件接触不良是高发诱因。编码器信号线长期受设备震动拉扯，线缆内部芯线断路、外皮破损，两端航插端子氧化、针脚歪斜虚接，驱动器无法正常读取编码器内部 ROM 出厂参数，直接触发校验报错；非原厂非标编码器线线序不符，通讯协议不匹配，开机便跳出 E136.1 故障。
编码器本体硬件劣化为内在故障。电机编码器内置存储芯片受高温、潮湿侵蚀，ROM 数据丢失或错乱，出厂固化电机极数、编码位数参数失效；编码器内部电路板元器件老化，供电不稳，数据输出异常，致使驱动器校验失败报警。
选型错配与环境干扰加重故障。驱动器与配套伺服电机型号规格不一致，编码器协议不兼容，参数无法匹配；控制柜周边变频器、接触器频繁启停产生强电磁干扰，编码器线缆无有效接地屏蔽，信号失真引发数据校验异常。
三、汇川伺服驱动器维修处理角度
检修遵循先查线路、再核对选型、最后检修编码器的顺序。第一步断电拆机，拔下编码器插头，清理端子氧化污渍，用万用表分段测量线缆通断，断线、破损线缆直接更换原厂屏蔽编码器线，两端插头紧固到位，屏蔽层单端可靠接地。
第二步核对驱动器与电机铭牌，确认机型、编码器制式配套，型号不匹配需更换适配配件；接入调试软件恢复出厂参数，重新自动辨识电机编码参数，完成 ROM 数据写入校验。
第三步空载测试，若更换线缆、修正参数后故障依旧，拆解伺服电机检测编码器，ROM 芯片损坏则维修或更换编码器，修复后重新录入内置参数。
整机空载连续启停试运行 2 小时无报警，带额定负载往复运转，不再弹出 E136.1，即可投入量产使用。
结语
汇川伺服驱动器E136.1故障大多出自接线与编码器存储异常，日常定期紧固接头、做好线路屏蔽防护，能有效规避故障停机损失。
