一、故障点定位

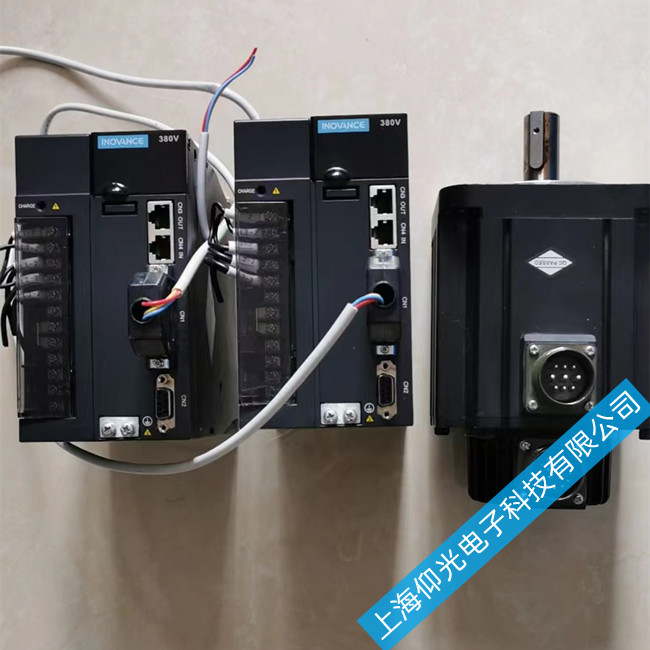

汇川伺服驱动器SV630、SV660 伺服 E950.0 为正向硬件限位触发报警，伺服检测到 POT 正向极限信号闭合，立刻锁死正向输出，只能反向运行，多用于机床进给轴、升降模组。故障集中三处：正向限位机械开关、限位 DI 接线线路、驱动器端子功能参数。故障分两种：撞机械挡块后报警属于正常保护；无触碰限位却随机报错，多为线路短路、开关触点粘连、参数配置错误。
二、故障原因分析
机械超程触碰限位是直观诱因。上位程序坐标超出设备有效行程，轴体撞击正向限位挡块，限位开关受压闭合，驱动器收到限位信号锁定正向；回零偏移、工装错位也会造成非正常撞限。
线路与开关故障是高发诱因。限位细线长期受油污侵蚀破皮对地短路，开关内部弹片疲劳、触点粘连，无外力触碰持续导通；接线端子松动、COM 公共端错接，DI 点位误触发限位。强弱电线同槽布线产生干扰，信号误跳随机弹出故障。
参数设置失误为隐性因素。H03 端子定义参数误把闲置 DI 口设为正向限位，空端子意外短接便报警；软限位参数设置行程小于机械行程，指令坐标越界间接触发硬件限位保护；设备取消硬限位却未在参数中屏蔽限位功能。
三、维修处理角度
检修遵循先复位机械、再检修线路、最后优化参数的步骤。第一步手动反向点动伺服，移出限位区域清除报警，调整挡块位置，修改 PLC 运行坐标，缩减进给行程，避免再次硬撞限位。
第二步全线排查限位线路，更换破损导线，更换触点失效的限位开关，规范强弱电分槽布线，屏蔽接地降低干扰，紧固所有接线端子，测量 DI 回路有无对地短路。
第三步通过调试软件修改参数，取消多余 DI 口的正向限位定义；不用硬件限位时直接屏蔽 POT 功能；修正软限位数值，放大安全行程区间。
以上处理无效，排查驱动器 IO 板输入光耦，元件损坏更换 IO 板元器件。整机空载往复运行数小时，频繁启停不再跳 E950.0，即可带载投产。
结语
汇川伺服驱动器E950.0 故障大多来自机械超程与线路异常，日常定期巡检限位开关、规范接线布局，可有效避免限位误报警停机。
