伦茨直流调速器维修EVD4904-E报警故障维修方法

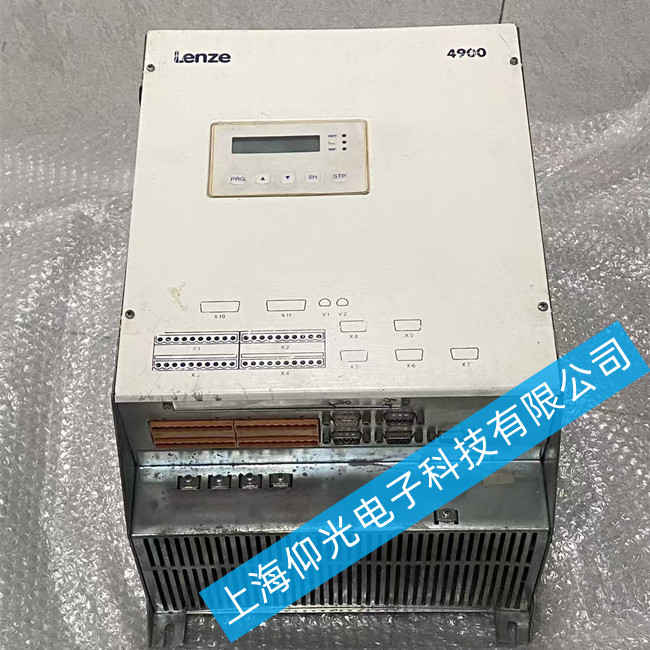

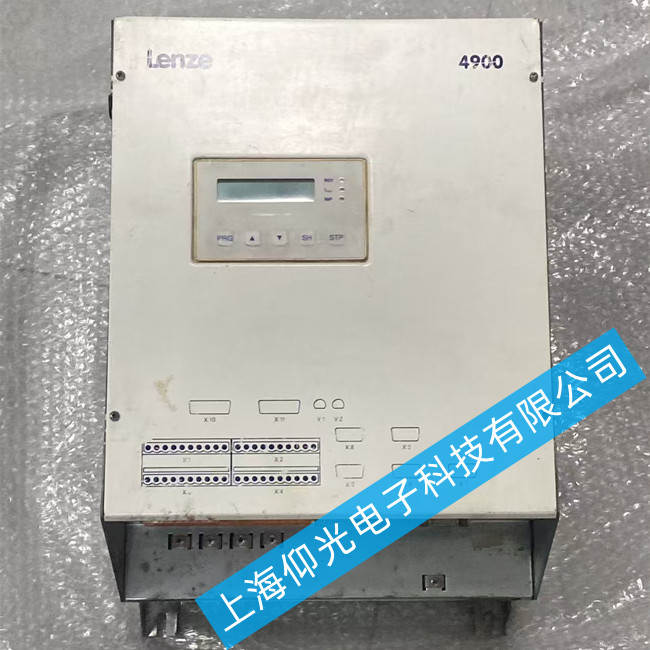

伦茨EVD4904-E属于4900系列直流调速器，针对报警故障，可按照‌先易后难、先软件后硬件‌的原则，结合常见报警和通用故障排查方法分步处理：
一、常见报警代码及对应维修方法
表格
常见报警代码 故障含义 维修排查方案
F001‌ 电子板电源故障 检查控制板供电电压，更换电源板损坏的电容、稳压芯片，修复输出电压异常问题
F004‌ 电枢电源相电压故障 用万用表检测三相电枢输入电压是否缺相、电压不平衡，排查进线接触器、端子接线是否松动
F006/F007‌ 欠电压/过电压故障 检查进线电源电压是否在规格范围内，测量直流母线滤波电容容量，更换失容鼓包的电容
F008/F009‌ 进线电源频率故障 确认输入电源频率符合调速器额定参数（一般为50/60Hz），排查电源干扰源
F011/F012/F013‌ GSST通讯总线故障 检查通讯板接线、端子接触情况，重新插拔通讯模块，若接线正常则更换故障通讯板
F030‌ 电枢电流过大脉冲封锁 排查电机是否过载、电枢绕组短路，检查功率模块（可控硅/IGBT）是否击穿损坏，更换损坏功率元件
LP1‌ 编码器/位置反馈故障 检查编码器接线是否松动断线，测量编码器输出信号，更换损坏的编码器重新校准
二、通用故障（无明确代码/运行异常）排查步骤
静态电路测试（优先操作）‌
断开电源完全放电后，用万用表检测核心电路：
整流电路：测试整流二极管正反向电阻，判断二极管是否击穿损坏
直流中间回路：测量滤波电容的容量和耐压，更换容量不足、耐压不达标的电容
逆变/功率回路：测试功率模块管脚间是否短路，更换击穿损坏的功率元件
电源与开关检测‌
钥匙/电源开关：反复切换开关测试机械卡滞感，用万用表测量通断，更换手感松动、通断异常的故障开关
外接电源检测：测量外接电源端对地阻抗，正常应大于2kΩ，阻抗异常说明存在短路故障
励磁与转速回路排查‌
绕线故障：如果励磁绕组出现电弧，大概率是调速器可控硅整流器故障，检查并更换损坏的SCR元件

转速计故障：转速表输出电压异常会导致电机超速、调速器停机，检查转速计接线端接是否正确，更换损坏的转速计
