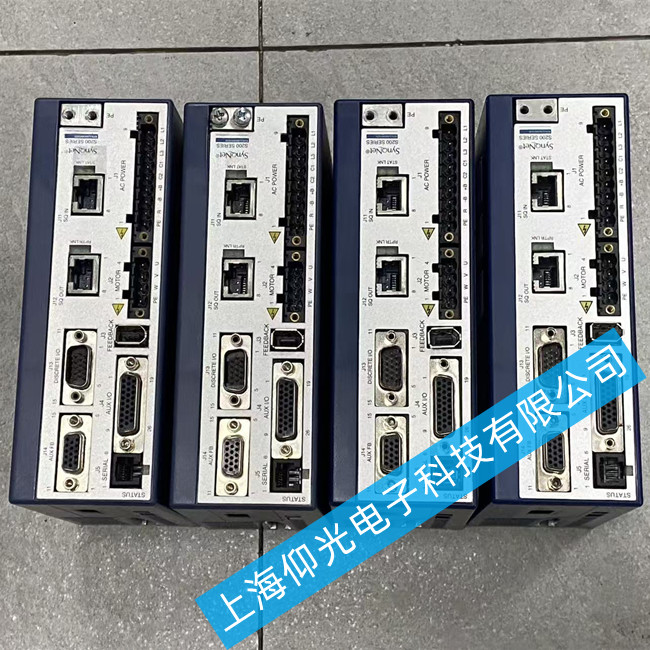

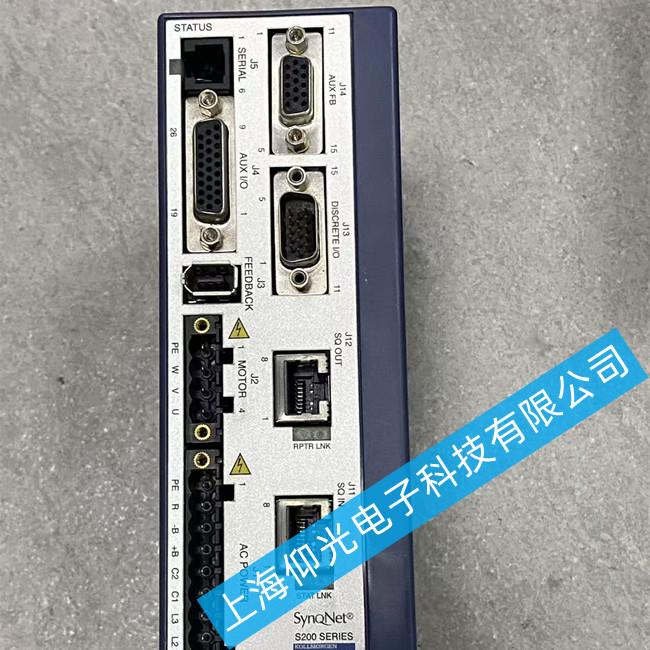

科尔摩根驱动器S20660-SR2报警显示F503故障维修
科尔摩根伺服驱动器维修报警代码F503
母线电容器过载。
在标定为三相输入的驱动器上用单相AC输入，或者超出单相电源负载。
检查电源电压。
科尔摩根伺服驱动器报F503报警，定义为直流母线电容器过载，可按以下步骤排查修复：‌
故障核心原因
母线电容器持续承受超出额定范围的电压或电流，导致电容过热、容量衰减触发保护报警，常见诱因和长期使用老化、制动能量回收异常相关。
分步维修排查方法
先复位排除临时过载‌
断电静置1-2分钟，让母线电容充分放电，清除故障记录后重新上电，若为短时间过载，复位后即可恢复运行。
排查输入电源电压异常‌
用万用表测量输入电源电压，若输入电压长期偏高（超出额定值10%以上），加装电源稳压器稳定电压，避免电容持续承受过压过载。
检查制动回路故障‌
母线电容过载大多来自频繁制动的能量回馈：
若外接制动电阻，检查制动电阻阻值是否匹配、是否断路开路，阻值不匹配或断路会导致回馈能量无法消耗，全部加载到电容上，更换符合功率要求的制动电阻即可解决；
检查制动斩波器是否损坏，斩波器无法正常导通泄放能量，更换损坏的制动斩波器修复能量泄放回路。
优化运行逻辑减少回馈‌
如果设备频繁启停、频繁正反转，调整运行参数，延长加减速时间，减少单位时间内的制动回馈能量，降低电容的负荷。
更换老化母线电容‌
长期使用后电容容量会衰减，额定负载下就容易触发过载：
断电后等待电容完全放电，拆下原母线电容，更换同电压等级、同容量（或更大容量）的全新高压电容，焊接固定后通电测试即可。
检查电容散热‌

检查电容周边的散热风道是否被积灰堵塞，清理积灰保证通风，避免电容过热加速老化，降低过载风险。
