一、故障点定位

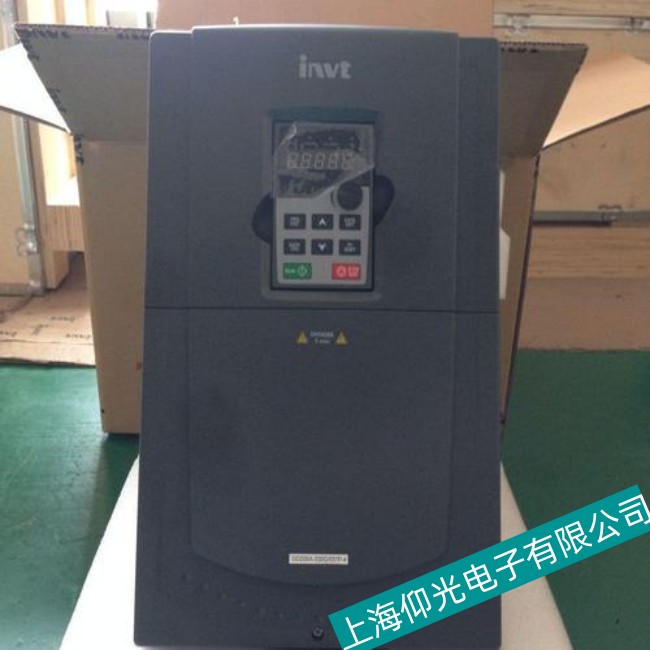

英威腾变频器C03（OC3）为恒速运行过电流故障，属高频保护类报警。故障发生时变频器立即封锁输出、电机停机，多在设备稳定运行阶段触发，伴随电流飙升、电机发热、机身抖动。故障点集中在机械负载侧、参数设置、电机与线缆、变频器硬件四大核心区域，区别于加速过流（OC1）与减速过流（OC2），排查重点聚焦稳态运行下的电流异常。
二、故障原因分析
C03 故障本质是恒速阶段输出电流持续超 150% 额定阈值，核心诱因分四类。
机械负载异常是首要原因，占比超 60%。稳定运行中负载突变，如传送带堵料、泵体叶轮卡死、传动轴承磨损卡滞，导致电机阻力骤增，电流超限；负载惯量过大，稳态运行时扭矩需求持续偏高，长期大电流运行触发保护；机械部件润滑不良、松动偏移，运行阻力波动，电流反复超标。
参数设置不当为高频诱因。电机额定电流参数（P02 组）设置偏小，过载阈值过低；恒速限流值（P11.06）设置过严，容错不足；加减速时间过短，虽非加速阶段故障，但冲击电流残留导致稳态电流偏高；载波频率设置过高，IGBT 损耗增大、发热严重，触发过流保护。
电机与线缆故障是深层诱因。电机绕组绝缘老化、局部短路，运行电流失衡、三相不平衡度超 15%；电机轴承损坏，运行阻力增大、电流飙升；输出线缆破损、接地或相间短路，漏电流增大；线缆过长、线径偏小，压降过大、电流异常。
变频器硬件与供电问题不可忽视。IGBT 功率模块老化、导通不良，输出电流畸变；电流检测电路（霍尔传感器、采样电阻）漂移或损坏，误报过流；电网电压偏低、波动超 10%，输出功率不足、电流被迫升高；内部散热不良，温度升高导致元件性能下降，触发保护。
三、维修处理角度
维修遵循先外后内、先简后繁、先参数后硬件原则，按 “查机械→核参数→检电机线缆→修硬件” 顺序推进。
第一步排查机械负载。断电后手动盘车，检查电机与负载转动是否顺畅，有无卡滞、异响；清理堵料、更换磨损轴承、补充润滑，消除机械阻力；确认负载功率与变频器匹配，选型偏小则更换大功率机型。
第二步优化参数设置。核对电机铭牌，修正 P02 组额定电流参数；适度提高恒速限流值（150%-200%），延长加减速时间（10-20 秒），降低载波频率（4-8kHz）；恢复参数默认值，重新进行电机参数辨识，确保控制适配。
第三步检测电机与线缆。断电放电后，用兆欧表测电机绕组对地绝缘电阻（≥1MΩ 正常），万用表测相间电阻（平衡、差值＜5%），排除短路故障；检查输出线缆有无破损、接地，紧固接线端子，更换老化线缆；测量三相电流，不平衡度超 15% 需排查电机或线缆问题。
第四步检修变频器硬件。断开电机线，上电空载测试，报警依旧则判定内部故障；断电后检测 IGBT 模块通断状态，异常则更换；检查电流检测电路、驱动板，修复虚焊、更换损坏元器件；清理内部灰尘，检查散热风扇，改善散热条件；测量供电电压，确保稳定在 380V±10%。
维修完成后，空载上电试运行，报警消除后点动测试，运行平稳无异常；再带载运行，监测电流、温度稳定，三相平衡无报警复发，即可投入生产。
结语
英威腾变频器C03故障多由机械卡滞、参数不合理、电机绝缘老化、线缆异常引发，硬件损坏与供电波动为次要因素。日常维护需定期检查机械状态、紧固接线、清理散热通道；调试时精准设置参数、匹配负载选型，可大幅降低故障概率，保障变频驱动系统稳定运行。
